كامل مقياس عمودي النار معدات اختبار المقاومة للبناء المنتجات

أستم E119 إسو 834 مقياس كبير عمودي مقاومة الحريق القابلية للاشتعال معدات الاختبار

وصف عام

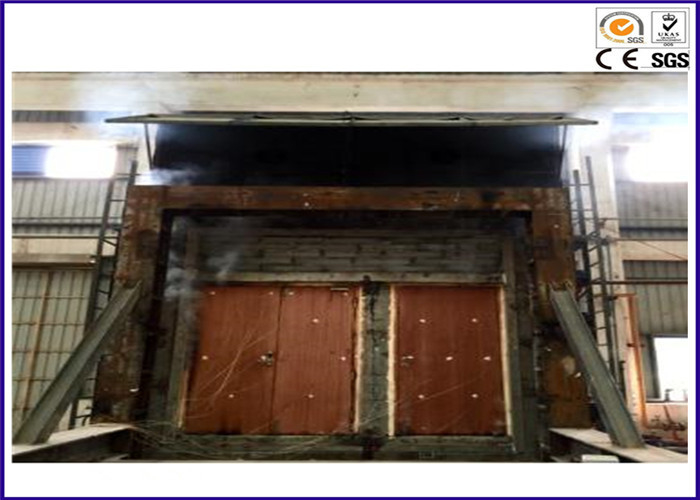

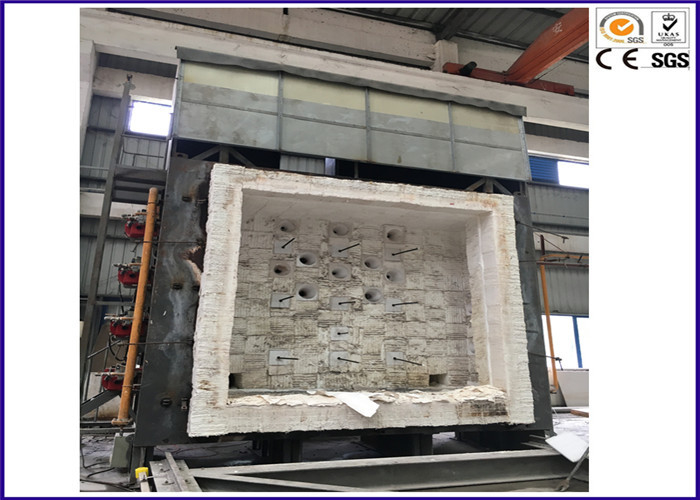

كامل مقياس العمودي النار اختبار المقاومة فرن مصممة لتوظيف السائل أو الغازية الوقود وقادرة على تسخين عناصر فصل الرأسي على وجه واحد

تتكون بطانات الفرن من مواد حرارية ذات كثافة أقل من 1000 كجم / م ³ وتشكل هذه أكثر من 70٪ من سطح الفرن المكشوف داخليا.

الفرن هو العرف بنيت لتوفير ظروف التعرض للحريق فيما يتعلق التعرض الحراري والضغط وتتوافق مع متطلبات معايير سين، إسو و إيمو.

الحد الأدنى الداخلي أبعاد الغرفة 4000 مم واسعة × 3000 مم ارتفاع × 1000 ملم عميق.

وسيتم بناء هذا الفرن على نطاق كامل اختبار مقاومة الحريق في المصنع في وحدات وحدات وشحنها في حاويات 40FT هك. عند الوصول، سيتم تجميع وحدات وحدات على أساس قوي من إعداد العميل.

الفرن الصلب الغلاف

سيتم تصنيع غلاف الفرن من أقسام الصلب الهيكلي والألواح المصممة للاستخدام القوي. يتم تعزيز ألواح الصلب مع الصلب C- القنوات، I- الحزم وأقسام الصلب لمواجهة التشويه الهيكلي بسبب الحرارة، وخاصة إلى المناطق التي يتم توفير ثقوب على غلاف للشعلات، المزدوجات الحرارية، وتحقيقات الضغط، وعرض الموانئ.

يتم سحب لوحات الحديد الزهر إلى الواجهة الخارجية الأمامية من الفرن لتوفير سطح قوي لتركيب اختبار إطار عينة العينة.

يتم تثبيت أربع مجموعات من المشابك الأسطوانة ذاتي الإغلاق للسماح لإطار ضبط العينة بالاختبار لإحكام تثبيتها على مقدمة الفرن.

فرن العزل

ويتكون بطانة فرن الحرارية من العازلة للحرائق في تصنيف 1430 درجة مئوية مع كثافة 900 كجم / م ³ على الوجه الساخن والمدعوم من العزل الألياف الليفية على الوجه البارد. عند درجة حرارة 1200 درجة مئوية، فإن درجة حرارة الغلاف الخارجي الفرن لن تكون أعلى من 75 درجة مئوية، ساعتين في اختبار الحريق.

وسيتم تثبيت كتل مسبقة الصنع ذات درجة حرارة عالية مصنوعة من الألياف المقاومة للحرارة المقواة بالألياف المصنوعة في 1600 درجة مئوية على طول محيط الفرن لفتح لتوفير سطح وقائي لتحمل التآكل المستمر للإطار عينة الاختبار التي يتم تركيبها على الفرن.

سيتم وضع أربع مجموعات من منافذ العرض على الجدار الخلفي للفرن للسماح للمشغلين بإعطاء عرض كامل لعينة الاختبار أثناء اختبار الحريق. يتكون ميناء ميناء المشاهدة من لوحة زجاج الكوارتز واضحة، ويضم مع الضميمة تبريد الهواء ومعزول لمنع فقدان الحرارة.

سوف يكون مبطنة فتح العادم الفرن وغاز المداخن خارج اتخاذ تحتوي على المثبط مع انخفاض الحرارية كتلة الألياف السيراميك العزل بكثافة 128 كجم / م ³ .

جميع المواد المقاومة للحرارة المستخدمة في الفرن سوف تكون قادرة على تحمل التدفئة الدورية والتبريد

لوحة

سيتم طلاء غلاف الفرن الخارجي مع اللون الفضي الطلاء ارتفاع في درجة الحرارة.

نظام التحكم في الضغط

وسيتم بناء ثلاث المحركات المقاومة للحرارة مخمدات الصلب في المداخن استخراج لتمكين السيطرة الشاملة للضغط داخل غرفة الفرن. كما سيتم توفير الموانئ استخراج قابل للتعديل لتمكين معدل الاستخراج أن تكون متنوعة في مواقف مختلفة داخل غرفة الفرن. سوف المخمدات الصلب بمحركات تكون قادرة على التكيف من غرفة التحكم المعينة عن طريق نظام إدارة البيانات اختبار الحريق.

نظام الاحتراق

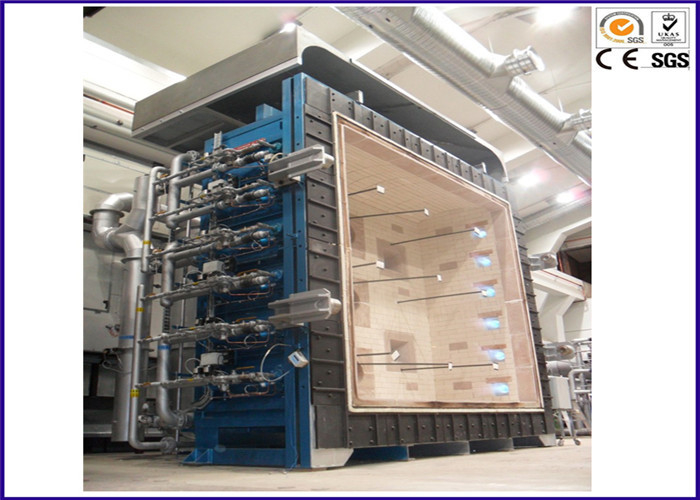

وسيتم تزويد اثني عشر موقد غاز البترول المسال المخلوط مسبقا / الغاز الطبيعي الذي سيتم تثبيت 6 وحدات على الجانب الأيسر من جدار الفرن قياس 3 أمتار × 1.3 متر والأخرى 6 على الجانب الأيمن.

وتتألف معدات الاحتراق من:

12 - الغاز فوهة خلط الشعلات

12 - صمامات التحكم في توازن الهواء

12 - صمامات التحكم في توازن الغاز

12 - منظمي الغاز الطيارين

12 - صمامات إيقاف الغاز إلى الشعلات

12 - التلقائي بالكامل الغاز الموقد السيطرة على السلامة

12 - اشتعال الإشعال، المحولات والكابلات

12 - الأشعة فوق البنفسجية الماسح الضوئي

12 - أنابيب الهواء المرنة

12 - أنابيب الغاز المرنة

12 - صمامات فراشة الهواء اليدوية

3 - صمامات إيقاف الغاز الرئيسية

6 - مفاتيح ضغط الغاز مع الموصلات

30 - مانومترات الغاز

3 - صمامات نسبة الغاز الجزئي

3 - احتراق منفاخ الهواء

3 - فلتر الغاز الرئيسي

3 - منظم الغاز الرئيسي

الشعلات سوف تكون مناسبة للاستخدام مع الغاز الطبيعي أو المسال البترول (ليتم تأكيدها من قبل العملاء في وقت النظام)

وسيتم تجهيز جميع الشعلات مع ميزات السلامة القياسية، بما في ذلك تلك المذكورة أعلاه، وسوف تتوافق مع أنظمة السلامة الغاز المحلية.

يتم تصنيع كتل الموقد من مادة قابلة للكسر تشتمل على الألومينا 80٪ اسميا، وسوف تكون قادرة على تحمل الصدمة الحرارية العادية المرتبطة بإجراء هذا النوع من الاختبار.

الغاز ونظام توزيع الهواء

وسيتم توفير ثلاثة المشجعين تهب الهواء لتوريد الهواء إلى نظام الاحتراق الفرن والأكسجين جو الفرن لتلبية متطلبات معيار اختبار الحريق المتعلقة الحد الأدنى من مستوى الأكسجين.

سيتم تشغيل المشجعين من لوحة التحكم في الاحتراق في غرفة التحكم في الفرن.

جميع أنابيب الهواء المترابطة سوف تكون مسبقة الصنع في المصنع لسهولة المناولة وتوصيلها في الموقع. وسيتم تزويد المشجعين بمخمدات عازلة.

قبل التصنيع، سيتم مناقشة توجيه جميع أنابيب الغاز الداخلية مع توصيل صمام إيقاف الغاز الرئيسي مع العميل لتتناسب مع تخطيط مبنى المختبر. وسيتم تزويد صمام الإغلاق الرئيسي وتوصيله إلى نظام إمدادات الغاز.

وسيتوافق نظام توزيع الغاز والهواء مع جميع متطلبات السلامة في البلد. وسيتم رسم جميع أنابيب الغاز والهواء في الألوان تحديد المتفق عليها دوليا.

نظام الاستخراج ومدخنة

وسيتم توفير نظام الاستخراج، وسوف تشمل مروحة استخراج ومداخن المداخن للسيطرة على معدل الإجلاء من غازات الاحتراق الساخنة من الفرن إلى المدخنة خلال الاختبار.

سيتم تنشيط مروحة الاستخراج من غرفة التحكم، من مفتاح يمكن ضبطه على وضع التشغيل التلقائي أو اليدوي.

سيتم إنشاء جميع أنابيب الغاز العادم بين المروحة المستخرجة والفرن من أقسام الصلب الجاهزة وتجميعها في الموقع. وسوف تكون معزولة القناة لتحمل دورات التدفئة والتبريد العادية نموذجية من نوع اطلاق النار دفعة، واختبارات مقاومة الحريق. سيتم رسم السطح الخارجي للمجاري مع الطلاء درجة حرارة عالية للحماية ضد التآكل.

وسيتم توفير محفز مشروع لتخفيف غازات العادم للحد من درجة حرارة الغازات التي تمر في مروحة استخراج إلى أقل من درجة حرارة التشغيل من المروحة. ثم سيتم إجلاء هذا الغاز العادم درجة حرارة منخفضة في المدخنة.

ويمكن توفير مدخنة ذات قطر داخلي يبلغ 950 مم وارتفاع لا يقل عن 3 أمتار فوق أعلى نقطة من السقف، إذا طلب العميل ذلك، أو يمكننا توفير الرسومات للعميل لتمكينه من بناء هذا بنفسه في الموقع . يجب أن تكون هذه المدخنة مصنوعة من الفولاذ الطري. صمم ليكون قائما بذاته، العملاء لديهم لإعداد الأساس الذي تم تصميمه للانقلاب بسبب تحميل الرياح وتسوية التربة. لمنع الحارقة أو إصابة موظفي المختبر، سيتم عزل المدخنة حتى ارتفاع 3 أمتار.

ويمكن تقديم الاقتباس لتصميم وتصنيع المدخنة والأنابيب مرة واحدة تتوفر المعلومات عن بناء المختبر.

منصة / الممشى

وسيتم توفير منصة / ممر كاملة والتي سيتم تصميمها للسماح بالوصول الآمن والمريح إلى منافذ المشاهدة وإلى جميع الأجهزة التي يتم وضعها على جانبي وخلفية الفرن. وسيتم تزويد المجمع بالدرابزينات المناسبة والركائز لضمان الاستخدام الآمن من قبل المشغلين والعملاء. وسيشمل سطح الممشى توفير الحد من الانزلاق من الموظفين استخدامه.

لوحة الحرارة

يتم توفير تسعة موازين الحرارة، كما هو محدد في معايير سين ذات الصلة، وسوف تكون متباعدة على قدم المساواة على متن المنطقة المعرضة من العينة. إن موازين الحرارة في الفرن تفي بمتطلبات معايير سين ذات الصلة. وستكون موازين الحرارة قادرة على أن تكون متصلة بنظام الحصول على البيانات ومعالجة البيانات المحوسبة لتمكين رصد وتسجيل درجة حرارة الفرن قبل وأثناء الاختبارات.

فرن الحرارية

وسيتم توفير تسعة مواسير حرارية للفرن ذات المواصفات المحددة في طريقة الاختبار ذات الصلة للمنظمة البحرية الدولية. وسیتم توفیر مکان لتحدید موقعھا في المواقع المطلوبة من خلال الجدار الخلفي للفرن. وسوف تكون محمية من قبل أنابيب مقاومة للحرارة المناسبة للحد من التشويه أثناء الاختبارات. سيتم ربط المزدوجات الحرارية بنظام الحصول على البيانات ومعالجة البيانات المحوسبة لتمكين مراقبة وتسجيل درجة حرارة الفرن قبل وأثناء الاختبارات.

صناديق اتصال الأجهزة

وسيتم توفير مربع اتصال الأجهزة في مكان مناسب على مقربة من الفرن، والمكان الذي يتم حمايته من الحرارة من الفرن، لتمكين جميع الأجهزة لتكون متصلا بأقل جهد ممكن. سيحتوي الصندوق على اتصالات مرقمة بشكل فردي مرتبطا بنوافذ متعددة إلى اتصالات مرقمة مقابلة في غرفة التحكم المعينة والتي بدورها سوف تكون متصلة بنظام اقتناء البيانات ومعالجة البيانات من أجل تمكين مراقبة وتسجيل الأجهزة قبل وأثناء و بعد الاختبارات.

درجة الحرارة المحيطة ميزان الحرارة

سيتم توفير ميزان الحرارة المحيط لرصد وتسجيل درجة الحرارة المحيطة بالمختبر قبل وأثناء الاختبارات، وسيتم توصيلها بالكمبيوتر المحوسب ونظام معالجة البيانات لتمكين رصد وتسجيل درجة الحرارة قبل وأثناء الاختبارات.

محولات الضغط

وسيتم توفير محولات الضغط اثنين وسوف تكون موجودة في المواقف المناسبة لتلبية متطلبات المعايير ذات الصلة. وستكون المحولات قابلة للنقل بين المواضع، إذا لزم الأمر، وستكون متصلة بنظام اقتناء البيانات ومعالجة البيانات من أجل تمكين رصد وتسجيل النواتج على فترات محددة سلفا.

محلل الأكسجين نقاط التنصت

سوف يتم توفير الفرن لأخذ العينات وقياس تركيز الأكسجين على فترات منتظمة خلال اختبار مقاومة الحريق.

وسيتم توفير خط أخذ العينات الدائم مع اتصال لتمكين محلل الأكسجين أن تكون مرتبطة لعينة غازات الفرن والإشارة التي تم إنشاؤها من المحلل ليتم تسجيلها في نظام إدارة بيانات اختبار النار وعرضها على شاشة العرض

تشوه قياس الجهاز

وسيتم توفير جهاز ليزر محمول لقياس انحراف العينات من موقعها الأصلي في مركزها، وسوف يتوافق مع متطلبات معايير سين ذات الصلة.

جهاز توقيت

جهاز توقيت لديه شاشة كبيرة والتي يمكن رؤيتها بسهولة عن طريق اختبار الموظفين خلال الاختبار، وهي واضحة للعيان على صور العينة أثناء الاختبار. وسيتم ربط الجهاز إلى نظام إدارة البيانات اختبار مقاومة الحريق لضمان أن يبدأ في نفس الوقت ونظام التحكم. سيكون الجهاز قادرا على عرض الوقت المنقضي إلى أقرب ثانية ودقيقة إلى 1 ثانية في ساعة واحدة.
