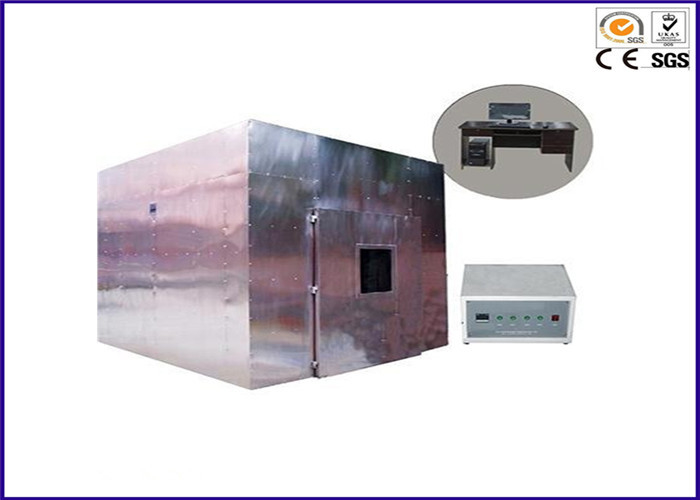

أفقي يحرق دخان كثافة مخبار L3000 * W3000 * H3000 مم إيك 61034 غب / T 17651

إيك 61034 غب / T 17651 كابل والأسلاك الأفقي حرق دخان الكثافة تستر

التطبيق :

كابل حرق دخان الكثافة تستر، لتحديد كثافة الدخان من الكابلات حرق تحت ظروف محددة. ويستخدم هذا اختبار كثافة الدخان للحرق الأفقي لكابل أو كابل الألياف البصرية، والدخان الذي يتم إطلاقه من الاحتراق لهب أو أي حالة احتراق اللهب، ومعدل انتقال الضوء من الدخان يمكن استخدامها لمقارنة كابل مختلفة أو الحكم هو وفقا مع المتطلبات المحددة للوسائل

المعايير :

إيك 61034-1، إيك 61034-2، بس 6853، غب / T 17651.1، غب / T 17651.2

مواصفات:

1. غرفة الاحتراق:

1.1 باستخدام SUS304 سميكة 1.5MM الفولاذ المقاوم للصدأ ثابتة في الجانب قوس، الذي يشكل كامل غرفة الاحتراق مكعب.

1.2 الأبعاد الداخلية: L3000 * W3000 * H3000 (مم)

1.3 هيكل: الجبهة مع نافذة مراقبة الزجاج، على جانبي الجدار بالنسبة لكل مجموعة نافذة ختم شفافة، حجم: 100mmx100mm، بحيث يكون مستوى جهاز قياس الضوء من خلال شعاع، ومركز نافذة مختومة من ارتفاع الأرض 2150mm. الجزء السفلي من فتح عدد من فتحات التهوية، والثقوب التهوية ل 100 X500mm (50 سم مربع)

1.4 الجزء السفلي لديه ستة عجلات وستة عجلات

1.5 تم تجهيز السطح مع مروحة العادم.

2. نظام القياس البصري:

2.1 مصدر الضوء: المستوردة الكوارتز مصباح الهالوجين، الاسمية الطاقة: 100 واط الجهد الاسمي: 12 فولت الاسمي عودة البصرية: 2000 ~ 3000lm

2.2 المستقبل: تستجيب الاستجابة الطيفية لمقياس ضوئي اللجنة الدولية للإضاءة (سيي).

2.3 التثبيت: المثبتة في طول 150 أنابيب في نهاية واحدة، الطرف الآخر من نافذة واقية من الغبار، جدار الأنابيب هو أسود لامع، المضادة للانعكاس.

2.4 نفاذية الضوء 0٪ لا ضوء من خلال، نقل الضوء 100٪ دون عرقلة تماما من خلال.

3. مصدر النار القياسية:

3.1 1.0L الكحول مصدر الكحول: 90٪ من الإيثانول والميثانول 4٪ والمياه 6٪

3.2 لوحة الكحول (حرق القارب): الفولاذ المقاوم للصدأ سمك 1.0mm، أسفل: 210x110mm، السطح العلوي: 240x140mm، ارتفاع 80mm،

3.3 موقع التثبيت: لوحة الكحول اقامة من الأرض مع ارتفاع 100MM، بحيث دوران الهواء.

4. مزج الدخان:

استخدام مشجعي سطح المكتب للتدخين في غرفة الاحتراق موزعة بالتساوي. مروحة رمح المسافة من ارتفاع الأرض من 250MM، مع جدار 500MM، 7 متر مكعب في حجم الهواء دقيقة. أثناء الاختبار تم تفجير الهواء أفقيا من قبل المروحة.

5. اختبار فارغ:

والغرض من ذلك هو ضبط غرفة الاحتراق لتحقيق درجة الحرارة المطلوبة، وحرق مصباح الكحول لدرجة حرارة غرفة الاحتراق: 25 ± 5 ℃.

6. جهاز قياس درجة الحرارة:

في الباب من ارتفاع سطح الأرض 1.5M، 0.5M بعيدا عن الجدار مع جهاز استشعار درجة الحرارة. مراقبة درجة حرارة المختبر.

7. اكسسوارات عشوائية:

7.1 يحتوي على مجموعة من البرمجيات قياس النفاذية، ويمكن منحنيات الإخراج والتقارير.

7.2 بما في ذلك جهاز كمبيوتر وطابعة: لينوفو تكوين الكمبيوتر العلامة التجارية هي كما يلي: وحدة المعالجة المركزية: E4300 اللوحة الأم: أسوس P5KPL الذاكرة: كينغستون 2G

7.3 القرص الصلب 160G عرض: 15 بوصة لد محرك الأقراص الضوئية: سامسونج دي في دي

7.4 مع نظام العادم الفولاذ المقاوم للصدأ. (باستخدام قوية الدخان والتحكم الكهربائي بوابة كما هو مبين)

7.5 وضع أداة أوصت مختبر الحجم: 4.5Mx عميق 4Mx عميق 4Mx طول 6M

7.6 مختبر درجة حرارة الغرفة متطلبات: 25 +5 ° C

8. الظروف البيئية للاستخدام:

8-1 الغازات الأرضية والغازلة والتهوية وغير القابلة للاشتعال والمتفجرة والغازات المسببة للتآكل والغبار.

8.2 لا يوجد مصدر إشعاع كهرومغناطيسي قوي في مكان قريب.

8.3 اترك مساحة صيانة مناسبة حول الجهاز.

8.4 درجة الحرارة: 5 درجة مئوية إلى 30 درجة مئوية.

8.5 ضغط الهواء: 86 ~ 106kpa.

8.6 AC220V / 50HZ.

8.7 الجهد تذبذب المدى: 220 فولت ± 10٪.

8.8 التردد المسموح به تذبذب المدى: 50 هرتز ± 1٪.

8.9 مطلوب من المستخدم تكوين مفتاح الهواء والطاقة من القدرة المقابلة في موقع التثبيت، وهذا التبديل يجب أن تستخدم بشكل مستقل من قبل المعدات.

8.10 عندما لا تعمل المعدات، وينبغي أن تبقى درجة حرارة البيئة في غضون 0 ~ 45 ℃.
