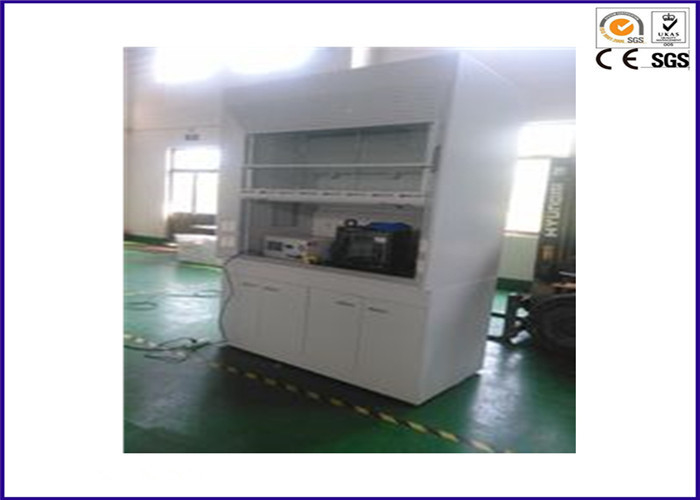

كابل أفقي / عمودي حرق اختبار جهاز، أول 1581 لهب غرفة الاختبار

كابل الأفقي والرأسي حرق اختبار جهاز، UL1581 أفقي القابلية للاشتعال تستر

وصف:

تم تصميم كابل الأفقي والرأسي حرق جهاز اختبار (فو-1) وفقا ل UL1581 الطائفة 1080.1 ~ 1080.14، وتلبية معايير فو-1 (عمودي عينة) اختبار اللهب. ويمكن استخدامه لاختبار 1060 المنتجات الأسلاك والكابلات FT1 واختبار حرق الرأسي، 1080 فو-1 اختبار، 1061 اختبار، 1090 اختبار أفقي و 1100 عينة أفقية أو اختبار FT2؛ لتقييم قدرة انتشار اللهب إلى قابلية للاحتراق بالقرب من كابل أو سلك مرن عندما اشتعلت النار.ويجرى الاختبار كله في غرفة اختبار مختومة مع حجم 4.32 M3.
طريقة الاختبار: ضبط ارتفاع اللهب لوضع العينة في الجزء العلوي من اللهب، وحرق لمدة 15 ثانية، إطفاء 15 ثانية، كرر 5 مرات، ثم فحص الوضع المحترقة من العينة، فإنه يمكن تعيين الاحتراق، إطفاء وتكرار asthmatically.

الخبرة:

1، ومجلس الوزراء هو مساعدة مع العلوي والسفلي قسمين، فإنه سيكون من السهل للانتقال إلى غرفة الاختبار.
2، لمس الشاشة نظام التحكم، مريحة للتشغيل.
3، 6 برنامج اختبار للاختيار؛
4، زاوية الموقد انتقل التلقائي.

المعايير:

• UL1581 الطائفة 1060 ~ 1100
• أستم D 5025
• أستم D 5207

هيكل الميزات:

1، غرفة الاختبار هو لوحة كهربائيا الرش كهرباء، والمظهر الأنيق، والداخل هو المحمص الأسود.
2، وقد تم تجهيز المختبر مع قوية الدخان عادم مستخرج، عندما يكون الاختبار كاملة، فتح والهواء نظام العرض والعادم إلى الهواء الطلق، وأثناء الاختبار، يتم إغلاق النظام.
3، وقد تم تجهيز خنق الهواء وراء غرفة الاختبار.بعد الانتهاء من الاختبار، وفتح نظام التهوية لتوزيع الهواء في مجلس الوزراء، ولكن خلال الاختبار، يجب إغلاق باب الهواء.
4، نافذة عرض الزجاج على المربع الأمامي، مما يتيح سهولة المراقبة أثناء الاختبار.
5، وقد تم تجهيز غرفة الاختبار مع قفاز مختومة لتشغيل الموقد داخل.
6، حجم غرفة الاختبار: المساحة المتاحة 2.1M (ل) * 1M (ث) * 2.1M (ساعة)، والقدرة: 4.48m3. الأبعاد 2.4m (l) * 1M (w) * 2.3M (h).

نظام قياس درجة الحرارة:

1، وأجهزة الاستشعار الحرارية (أنابيب النحاس والمزدوجات الحرارية) هيكل -tube يجب أن تكون عالية جدا التوصيل النحاس كهربائيا. طول 19.14 ± 0.02mm.
2، k-- الحرارية، 0.5mm قطرها من أنابيب الفولاذ المقاوم للصدأ كمؤخرة.
3، درجة الحرارة الرقمية متر مع مباراة مع الواردات k-- نوع الحرارية، الذي يقرأ أكبر من 1000 درجة مئوية.
4، مجهزة ساعة توقيت الإلكترونية: دقيقة إلى 0.1s.

الأجهزة والتركيب:

1، وتشمل المباريات الرئيسية اختبار الوقوف و الموقد لاعبا اساسيا
2، الموقد داخل القطر هو 9.5 ± 0.5 ملليمتر، النار الفم قطرها 0.90 ± 0.03 ملليمتر. الموقد الأنابيب هو 102 ملليمتر. إمدادات الهواء هو قابل للتعديل.
3، ارتفاع اللهب هو قابل للتعديل؛ الطلبات القياسية هي: ارتفاع إجمالي اللهب هو 125 ± 10MM، الأزرق ارتفاع اللهب الداخلي هو 40 ± 2MM. لهب اختبار زاوية قابل للتعديل من 0 إلى 45 درجة.
4، المستوردة الغاز مقياس الجريان الخاص ودقة إبرة صمام التحكم تدفق الغاز.
5، المستوردة من مقاييس الضغط و صمام التحكم ضغط الغاز العمل.
6، موقف اختبار مصنوع من الفولاذ المقاوم للصدأ، وتشمل قوس أفقي، الدعم الرأسي نوع مستقل، كما FT1، FT2، فو-1، ثلاثة أنواع من المواصفات. مصنع الدعم الرأسي و بلوتورش موازية لمستوى نافذة المراقبة، سهلة للعرض والتشغيل.
7، يتم استيراد الموقد من الولايات المتحدة الأمريكية، فإنه يصلح ل أستم d 5025-99 طلب
8، عالية الجهد نظام الإشعال الإلكترونية، وقطع التلقائي من إمدادات الغاز لنظام مراقبة الأمن
9، إطار على شكل الوتد: إضافة أسافين، يتم تثبيت الموقد في إسفين، ويمكن نقلها بسهولة وانتقلت مرة أخرى إلى موقف محدد بدقة جدا.

نظام التحكم:

1، بلك مع شاشة تعمل باللمس نظام التحكم تحقيق عملية الاختبار التحكم الآلي.
2، وقت الاختبار يمكن تعيين بحرية من قبل العملاء؛
3، الاحتراق الرأسي والأفقي حرق وضع الاختبار؛
4، نظام تجريبي تلقائيا بحساب وتخزين بيانات الاختبار.
5، حرق الإعدادات: 0-999.99 ثانية لضبط التعسفي
6، لوقف حرق مجموعة: 0-999.99 سيك لضبط تعسفي
7، حرق عدد: 0-999 مجموعة

قائمة الاجزاء:

1، 94 جرام / m2 كرافت ورقة العلم، الشريط العرض هو 1 / 2in أو 10 ملليمتر، سميكة أو بالقرب 5mil or0.1mm،
2، مجهزة مجموعة من لهب ارتفاع الحاكم.
3، مجهزة 500mm طول حاكم؛ ودقيقة هو 1mm.
4، سمك طبقة القطن لا يزيد عن 1 / 4in أو 6mm.

الخصائص الكهربائية:

1، امدادات الطاقة: ac220v 50 / 60hz، 1a
2، دليل الشهادات: الموردة
3، مصدر الهواء: غاز الميثان (العملاء-- المملوكة)
4، الأبعاد: 2150 ملليمتر x 1200 ملليمتر x 2150 ملليمتر
