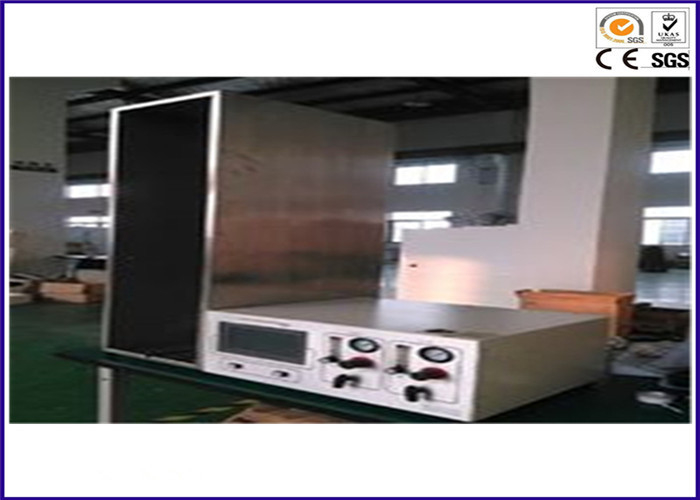

النار المقاومة اختبار فرن إيك 60331، تأثير معدات اختبار لسلك / كابل

إيك 60331 سلك وكابل النار مقاومة تأثير معدات الاختبار

الوصف:

يتم استخدام سلك وكابل النار المقاومة تأثير اختبار للكشف عن مقاومة الحريق من الأسلاك كابل أو شبكة الكهرباء، وحرق في ما لا يقل عن 830 درجة، واللهب، ويمارس بعض الاهتزاز تأثير، كابل اختبار سلامة الدائرة.

المعايير:

إيك 60331 اختبار الأسلاك والكابلات - سلامة الدائرة تحت ظروف اللهب

إيك 60331 الجزء 12 الصك - على الأقل تحت 830

إيك 60331 الجزء 31 إجراءات اشتعال تأثير ومتطلبات - الفولتية تصنيفا تصل إلى كف 0.6 / 1.0 كابل

الخصائص الرئيسية:

1. مصدر الحرارة لنوع الحزام البروبان الموقد فوهة، طوله الاسمي هو 500MM، ومجهزة بخاخ فينتوري.
2. 3 صفوف من الثقوب الاحتراق ترتيب متداخلة، الواجهة الأمامية من الموقد متوسط ​​العرض: 15mm، حفرة قطرها: 1.32mm، مركز حفرة المسافة: 3.2mm؛
3. إطار سلم الاختبار من كابل التثبيت ثابت على قاعدة الصلب الدعم؛
4. في عملية الاختبار وفقا لمتطلبات مختلف الرأسي عنصر كابل حجم تعديل اختبار على كلا الجانبين من سلم (سلم اختبار طول: 1200 ملليمتر، الطول: 600 ملليمتر، الوزن: 18 + 1 كيلوجرام).
5. مولد تأثير هو منخفض الكربون الصلب جولة بار بقطر 25 + 1 ملليمتر وطول 600 + 5 ملليمتر.
6. صدمة مولد بالتوازي مع عينة سلم إطار محور ل دوران مركز الحرة، و سلم الإطار أعلى اليسار 200 + 5 ملليمتر.
7. قضيب المحور سوف تكون الطبقات في جزأين، الجزء الأطول من الإطار سلم تأثير، طول 400 + 5mm؛
8. الجبهة الموقد حرق أسفل مسافة لا تقل عن 200 ملليمتر، والمسافة من جدار مربع لا يقل 300 ملليمتر.
9. محور الموقد من الطرف الأدنى من عينات كابل 40 ~ 60MM، من المحور الطولي للمحور الرأسي حول كابل الشعلة 100 ~ 120MM.
