EN13823 واحد حرق البند القابلية للاشتعال اختبار المعدات لمنتجات البناء

EN13823 منتجات البناء حرق واحد البند القابلية للاشتعال اختبار المعدات


وصف:

طريقة الاختبار لتحديد رد الفعل على أداء النار من مواد البناء والمنتجات باستثناء الأرضيات، واستبعاد المنتجات المشار إليها في قرار المفوضية الأوروبية 2000/147 / إيك.


اساسي:

إن 13823 رد فعل لاختبارات الحريق لمنتجات البناء - بناء المنتجات باستثناء الأرضيات المعرضة للهجوم الحراري من قبل عنصر حرق واحد
غب / T 20284 حرق واحد البند اختبار مواد البناء والمنتجات


ظروف التشغيل:

1. امدادات الطاقة: أس 220V 50HZ.
2. السلطة: 8.5kw؛
3. درجة الحرارة المحيطة: 5 ~ 35 ℃؛
4. الرطوبة النسبية: 20٪ ~ 80٪؛
5. الضغط الجوي: 0 ~ 250KPa.


مواصفات:

جهاز الاختبار يحتوي على غرفة الاختبار، غرفة التحكم، عربة، أنابيب العادم، جمع البيانات جهاز التحليل، الغاز جهاز مراقبة الإمدادات.
1. غرفة الاختبار: L3000 * W3000 * H2400 (مم)، في الجزء العلوي من غرفة ربط غطاء محرك السيارة مع أنابيب أخذ العينات والعادم لاصق، وهناك مساحة للغاز الطبيعي داخل التدريجي فجر عربة.خلال الاختبار، والإفراج عن الحرارة الاحتراق من عينة و إنتاج الاحتراق يمكن تفريغها من أنابيب العادم. مع بناء الطوب.
2. مصدر الاشتعال، وضعت على عربة مربع مستطيلة عمودي في زاوية 31 كو البروبان الشعلات رمل (اثنين من الجانبين متساوية 0f 250MM، ارتفاع 80MM).
3. يتم توفير أنابيب العادم مع قسم القياس العام لوضع أجهزة الاستشعار وأنابيب أخذ العينات.
4. سرعة العادم: 0.50 m3 / s~0.65 m 3 / s؛
5. غرفة اختبار قياس درجة الحرارة المحيطة: k-- نوع مغلفة المزدوجات الحرارية مع قطرها 2mm، المحيطة اختبار اختبار الضغط: و بلوسمن؛ 200Pa؛
6. المداخن قياس درجة الحرارة: k-- نوع مغلفة المزدوجات الحرارية مع قطرها 0.5mm؛
7. دقة قياس درجة الحرارة: 0.5 ℃؛
8. المداخن عالية الدقة دقة استشعار الضغط: ± 2Pa.
9. وقت تسجيل نظام دقة: 0.1S؛
10. اختبار الوقت: 1 إلى 30 دقيقة يمكن تعيين.
11. نظام قياس كثافة الدخان لقياس كثافة الدخان أثناء الاختبار.
12. غاز محلل، والمكونات الرئيسية يتم استيرادها.
13. أجهزة الكمبيوتر المدمجة و 8.4 بوصة لد عرض مع تكب / إب و رس-232 واجهات الاتصالات يمكن أن يكون الاختيار.
14 - قياس الأكسجين:
1) قياس المدى: 0-25٪
2) إشارة الإخراج: 4-20ma؛
3) وقت الاستجابة T90: ≤2S؛
4) درجة الحرارة المحيطة: 0-45 ℃؛
5) الرطوبة النسبية: <90٪ (دون تكاثف)؛
6) الخطي: <± 0.1٪ o2.
7) صفر الانجراف: 0.05٪ O2 في الأسبوع.
8) التكرار: <± 0.02٪ O2.
15 - قياس ثاني أكسيد الكربون (CO2):
1) قياس المدى: 0-10٪؛
2) التكرار: <± 1٪ الهيكل الداخلي لمجلس الوزراء السيطرة؛
3) صفر الانجراف: ≤2٪ / الأسبوع.
4) الانجراف تمتد: ≤2٪ / الأسبوع.
5) الخطي الانحراف: <± 1٪.
6) زمن الاستجابة: T90≤2 ثانية؛
16. سجل نظام الحصول على البيانات يمكن جمع تركيز الأكسجين، تركيز أول أكسيد الكربون، ودرجة الحرارة، وكثافة الدخان، ومعدل إطلاق الحرارة، ومعدل فقدان كتلة، وما إلى ذلك، يمكن تخزينها.

مبدأ الاختبار:

1 - تتعرض عينة مكونة من جناحين عموديين زاوية عمودية إلى اللهب الذي ينتجه الموقد الرئيسي في أسفل الزاوية اليمنى، ويتم إنتاج اللهب عن طريق احتراق غاز البروبان، ويمر غاز البروبان من خلال الموقد الرمل وينتج (30.7 ± 2.0) كيلو واط من إنتاج الحرارة.

2. تم تقييم أداء الاحتراق من العينة عن طريق إجراء الاختبار بأكمله من 20 دقيقة. وتشمل معايير الأداء: إطلاق الحرارة، وإنتاج الدخان، وانتشار اللهب وحرق نازف والجسيمات.

3. قبل إشعال الموقد الرئيسي، ينبغي قياس إنتاج الحرارة وتوليد الدخان من الموقد نفسه لفترة قصيرة باستخدام الموقد مساعدة عن بعد من العينة.

4. يمكن قياس بعض المعلمات تلقائيا، في حين أن البعض الآخر يمكن الحصول عليها عن طريق الفحص البصري. وقد تم تجهيز أنبوب الدخان مع جهاز استشعار لقياس درجة الحرارة، وتوهين الضوء، وكسور الخلد من O2 و CO2، وتدفق الهواء في خط الأنابيب. يتم تسجيل هذه القيم تلقائيا واستخدامها لحساب معدل التدفق الحجمي، معدل إطلاق الحرارة (هر) ومعدل الدخان (سير).

ويمكن قياس الانتشار المستعرض وحرق اللهب والجسيمات باستخدام طريقة مرئية.

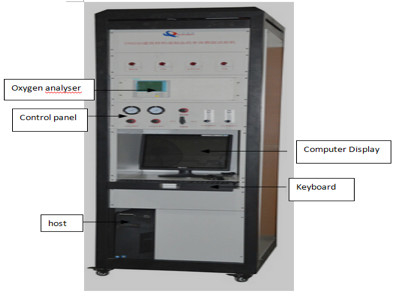

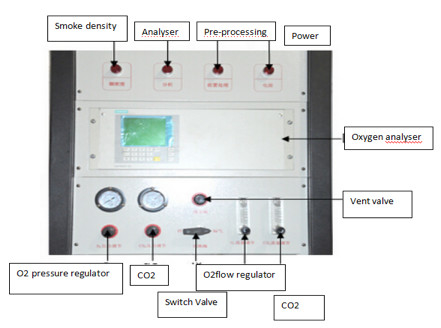

سبي صندوق التحكم

قناة العادم غطاء محرك السيارة
