مكان المنشأ: | الصين |
اسم العلامة التجارية: | YUYANG |
إصدار الشهادات: | ISO |
رقم الموديل: | VLF |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | USD5000 |
تفاصيل التغليف: | حالة الخشب الرقائقي |
وقت التسليم: | 15 يوم |
القدرة على العرض: | مجموعات 100 شهريا |
الكلمات الرئيسية: | اختبار VLF Hipot | جهد فلطيّ مصنّف: | 30KV، 40kv، 50KV، 60kv، 80kv |
---|---|---|---|
الناتج التردد: | 0.1 هرتز ، 0.05 هرتز ، 0.02 هرتز | دقة القياس: | 2.5٪ |
مساهمة: | 220 ± 10٪ AC فولت ، 50/60 هرتز ، مرحلة واحدة | ضمان: | 1 سنة |
تسليط الضوء: | أدوات الاختبار الكهربائية,طقم اختبار الكهربائية |

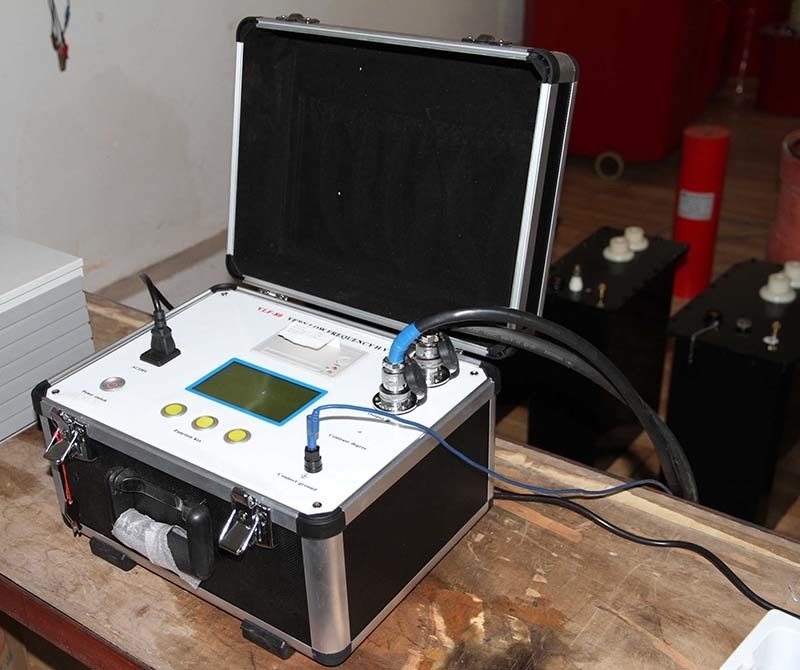

الكابلات الكهربائية منخفضة جدا التردد VLF Hipot تستر
I. مقدمة:
تم تصميم VLF Hipot Tester وتصنيعها لمعدات كهربائية اختبار تحمل الجهد منخفض التردد جدا.
اختبار تحمل الجهد المنخفض جدا هو أساسا بديلا لاختبار تحمل الجهد تردد الطاقة. وهو أصغر بكثير ، وأخف وزنا وحمايتها من اختبار الجهد تحمل التيار الكهربائي.
وقد ثبت دوليًا أن اختبار تحمل جهد التردد المنخفض جدًا عند 0.1 هرتز يمكن أن يحل محل اختبار تردد الجهد الكهربائي.
يمكن تطبيق اختبار الكابلات الكهربائية vlf من أجل 10kV ، 35kV ، 300MW آلة الطاقة الحرارية ، 10kV ، 35KV محول الطاقة وغيرها من المعدات الكهربائية
II. المهام
1. أسهل لاستخدام الميكروكونترولر التلقائي بالكامل
2. طابعة مدمجة
3. صحيح موجة جيبية الانتاج
4. عرض في الوقت الحقيقي من الموجي الناتج الفعلي
5. مريح ، والقائمة الموجهة ، LCD بإضاءة خلفية كبيرة
6. تخزين نتائج الاختبار لاسترجاعها في وقت لاحق والطباعة.
7. أكثر من الجهد والحماية الحالية
8. تردد متغير 0.1 هرتز ، 0.05 هرتز ، 0.02 هرتز
9. بيانات التيار والجهد والموجة مباشرة عينات في الجانب HV.
10. اختبار AC لا يؤدي إلى تدهور عزل الكابل الجيد
11. لا يتم حقن رسوم الفضاء الضارة في عزل الكابل
12. لا يتم توليد أي موجات أثناء الاختبار
13. تصميم وعرة وموثوقة أقل عرضة للفشل من العابرين
III. مواصفات:
1. أقصى الجهد الناتج: الرجوع إلى الجدول التالي.
2. تردد الإخراج: 0.1Hz ، 0.05Hz ، 0.02Hz ؛
3. دقة القياس: 2.5 ٪.
4. أخطاء ذروة الجهد الموجب والسالب <2.5٪ RDG + 0.3٪ FS ؛
5. شكل تشويه موجة الجهد: <3 ٪.
6. خطأ قياس مقاومة العزل: <2.5 ٪.
7. تسرب خطأ القياس الحالي: <2.5 ٪.
8. امدادات الطاقة: AC220V ± 10 ٪ ، 50HZ / 60HZ.
9. درجة حرارة البيئة: 0 ~ 50 درجة مئوية ؛
10. الرطوبة: ≤85 ٪ RH ؛

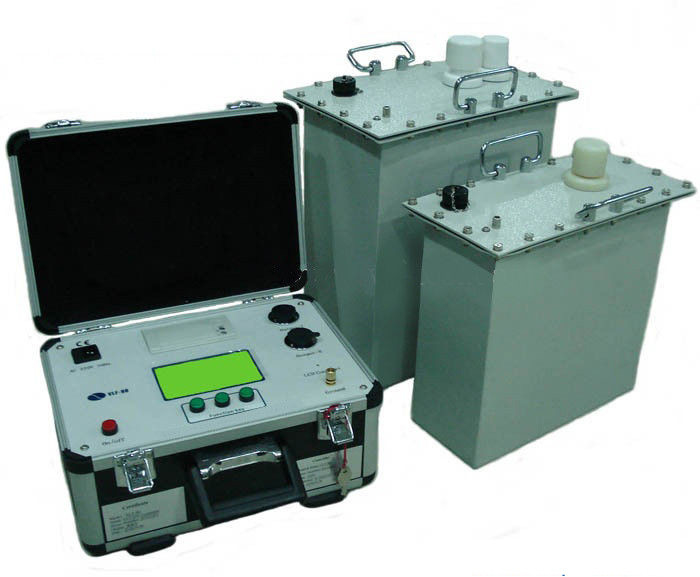

نموذج | الفولطية / الحالية | حمل ثقيل سعة | السلطة الصمامات | هيكل المنتج والوزن |
30 | 30KV / 20MA (قمة) | 0.1Hz، ≤0.5μF ~ 1.1μF | 5A | تحكم: 4KG الداعم: 25 كجم |
0.05Hz، ≤0.5μF ~ 2.2μF | ||||
0.02Hz، ≤0.5μF ~ 5.5μF | ||||
50 | 50KV / 30MA (قمة) | 0.1Hz، ≤0.5μF ~ 1.1μF | 7A | تحكم: 4KG الداعم: 50 كجم |
0.05Hz، ≤0.5μF ~ 2.2μF | ||||
0.02Hz، ≤0.5μF ~ 5.5μF | ||||
60 | 60kV / 30MA (قمة) | 0.1Hz، ≤0.5μF | 9A | تحكم: 4KG الداعم للصف الأول (30 كيلو فولت): 25 كجم الداعم للصف الثاني (30 كيلو فولت): 25 كجم |
0.05Hz، ≤0.5μF ~ 1μF | ||||
0.02Hz، ≤0.5μF ~ 2.5μF | ||||
80 | 80kV / 30MA (قمة) | 0.1Hz، ≤0.5μF | 12A | تحكم: 4KG الداعم للصف الأول (30 كيلو فولت): 25 كجم الداعم للصف الثاني (50kV): 50 كجم |
0.05Hz، ≤0.5μF ~ 1μF | ||||
0.02Hz، ≤0.5μF ~ 2.5μF |
IV. ميزات:
يمكن أخذ عينات من شكل التيار والجهد والموجة مباشرة في جانب الجهد العالي ، وبالتالي فإن البيانات حقيقية ودقيقة.
حماية من الجهد الزائد: إذا تجاوز المخرج الحد المحدد للجهد ، فإن جهاز فحص الجلبة سوف يغلق لحماية نفسه. وقت التشغيل أقل من 15 مللي ثانية ؛
الحماية من التيار الزائد: وهي ذات حماية مزدوجة عالية الجهد في التصميم ، يمكن عمل حماية دقيقة للصيانة وفقًا للقيمة المحددة في جانب الجهد العالي ؛ إذا تجاوز التيار على جانب الجهد المنخفض التيار المقنن ، فإن الصك سيأخذ حماية إيقاف التشغيل ، يكون وقت التشغيل أقل من 15 مللي ثانية.
يتم توفير المقاوم الواقي الناتج الجهد العالي في هيئة تعزيز الجهد في التصميم ، وهذا يلغي الحاجة إلى المقاوم واقية إضافية متصلة خارج ؛
نتيجة لارتفاع وانخفاض الجهد دائرة حلقة ردود الفعل السلبية مغلقة ، خرج دون تأثير ارتفاع بالسعة.
يعتمد جزء التحكم بالجهد العالي وحدة التحكم المبتكرة للتحكم في الإضاءة HV ، التحكم دقيق ، آمن وموثوق.
مع التحكم باللمس باللمس بين الماكينات والآلات الملونة بالإضافة إلى عناصر التحكم في نظام التشغيل المعياري ، فإن مجموعة اختبار vlf هذه دقيقة وبديهية.
متعددة الأغراض: آلة اختبار التردد المنخفض جداً يمكنها في الوقت نفسه قياس السعة المركبة للعوامل المختبرة ، مقاومة العزل ، تيار التسرب ، و AC تحمل اختبار الجهد ؛
