6 معدات اختبار سلك المحطة لكابل الروبوت الانحناء اختبار Cria 0003.2

روبوت كبل الانحناء معدات الاختبار ، 6 محطة CRIA 0003.2 معدات اختبار الأسلاك

الوضعية:

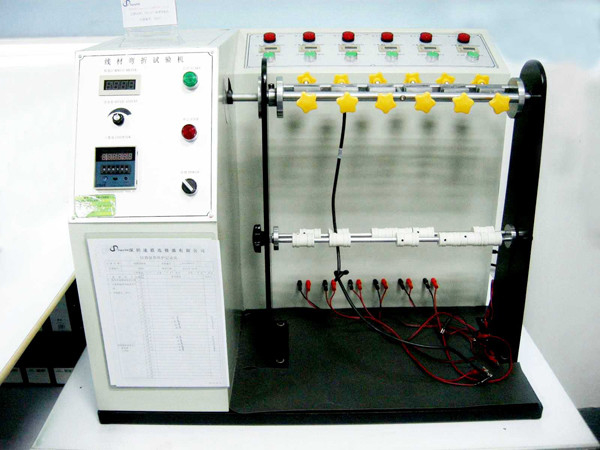

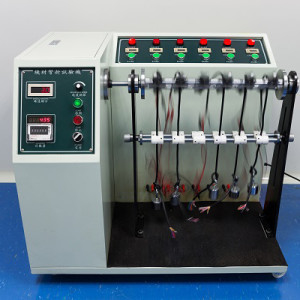

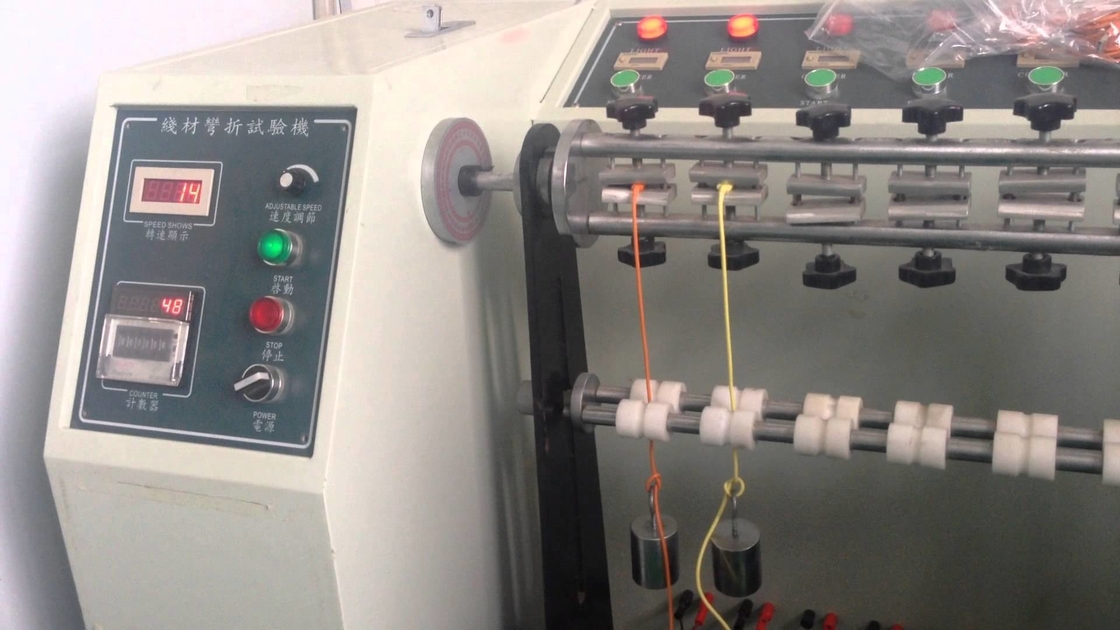

تتوافق معدات اختبار ثني الكابل بالروبوت مع TUV و VDE و UL. يمكن استخدامه لاختبار ثني كابل الروبوت ، الكابل المرن ، الانحناء الكابلات المرنة ، كابل سلسلة السحب ، ثني السلسلة والكابل العالي المرونة. إن الآلة عبارة عن هيكل ذو ست محطات ، يستخدم بشكل أساسي لاختبار الانحناء المتكرر لمواد الأسلاك المعدنية ، ويمكن أن يكشف عن أداء الأسلاك المعدنية لتحمل التشوهات البلاستيكية والعيوب أثناء اختبار الانحناء المتكرر.

اساسي:

CRIA 0003.2-2016 "الصناعية الخاصة روبوت كابل الجزء 2: طريقة اختبار"

ميزات:

1. الأجزاء الرئيسية: الحواسيب الصغيرة رقاقة واحدة ، شاشة تعمل باللمس عرض / السيطرة ؛

2. إعداد المعلمة: معلمات التحكم في الماكينة ؛

3. شروط الاختبار: سرعة الاختبار ، تردد الاختبار ، زاوية الاختبار ، حالة التحكم ، إلخ.

4. مراقبة الاختبار: حالة تشغيل المعدات الحالية ، مثل العدد الفعلي وسرعة ثني الكابل ، إلخ.

5. غير خاضع للرقابة: يمكن للجهاز تحديد تدفق العينة تلقائيًا من خلال مراقبة حلقة العينة ، والتوقف تلقائيًا عند كسر الدائرة.

6. لاعبا اساسيا خاصا: لضبط نصف قطر الانحناء عن طريق ضبط بكرة الانحناء الانحناء مع خطوط الأسلاك المختلفة.

7. ميزات الجهاز: LCD + رقاقة واحدة آلة + المحرك ، يتم استيراد جميع أجزاء الإرسال من المنتجات الأصلية ، بسلاسة ، دقة تحديد المواقع عالية ، حياة طويلة ، وانخفاض مستوى الضجيج.

8. تنقسم نقاط المراقبة عبر الإنترنت إلى ست مجموعات ، كل منها بستة واجهات ، يمكن رصدها بواسطة 36 زوج من الأسلاك.

المعلمات:

محطة الاختبار: 6 محطة.

طريقة الاختبار: يتم تثبيت الطرف العلوي و وزن الرفع السفلي. هي عازمة العينة مع انحناء دوراني حر.

عينة القطر: 0.3 ~ 15 مم Ф ؛

الانحناء لفة محور الانحناء: Ф 15 ، 20 ، 30 ، 40 Ф ، 50 ملم Ф قابلة للاستبدال ؛

سرعة العينة: 0 ~ 45 مرة / دقيقة يمكن تعديلها (ملاحظة: دورة الاختبار تتكون من أربع خطوات ، وهي كخلفية للأمام والخلف حوالي 180 درجة) ؛

زاوية الانحناء: + 90 درجة ، من الجانب الأيسر (بداية) إلى اليمين (النهاية) هو 180 درجة ؛

المسافة بين أوزان الوزن ونقاط الانحناء: يمكن تعديل 50-150mm ؛

وضع التحكم: التحكم في الشاشة التي تعمل باللمس.

الجزء الأساسي للجسم: 45 # هيكل فولاذي وألومنيوم عالي الجودة ؛

الطاقة والانتقال: المحرك ، حزام متزامن الصناعية الخام وعجلة متزامن.

اختبار محور الانحناء نقطة الانحناء اختبار: 45 # جودة عالية الصلب ، المعالجة السطحية بالكروم ؛

تنقسم نقاط المراقبة عبر الإنترنت إلى ست مجموعات مع ستة أزواج من واجهات لكل مجموعة ، والتي يمكن أن تلبي 36 زوجًا من الأسلاك في وقت واحد ، ونقاط المراقبة هي 72 نقطة.

قوة المحرك: 0.75kw.

الطاقة: 220v50 / 60Hz 10A ؛

حجم الجهاز: W1850 * D800 * H1700mm (بما في ذلك ارتفاع عجلة القدم).
