DONGGUAN YUYANG INSTRUMENT CO. ، LTD
الصين نوعية جيدة الشركة المصنعة لمعدات الاختبار
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUYANG |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CFRT |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| القدرة على العرض: | 5 مجموعات |
| قواعد الامتحان: | إيك 60331-11&12، إيك 60331-21~23 | مجال التطبيق: | الأسلاك والكابلات |
|---|---|---|---|
| الحجم: | 1750 ملم (عرض) × 680 ملم (عمق) × 1400 ملم (ارتفاع) | اللون: | الأبيض |
| الكهرباء: | تيار متردد 380 فولت، 3 مراحل، 50/60 هرتز، 30 أمبير | درجة الحرارة المحيطة: | تعمل من 10 درجة مئوية إلى 35 درجة مئوية |
| الضمان: | سنة واحدة | الوزن: | 160 كجم |
| كلمة رئيسية: | سلامة الدائرة في ظل جهاز ظروف الحريق | ||
| تسليط الضوء: | ,غرفة اختبار اللهب,flame test chamber |
||

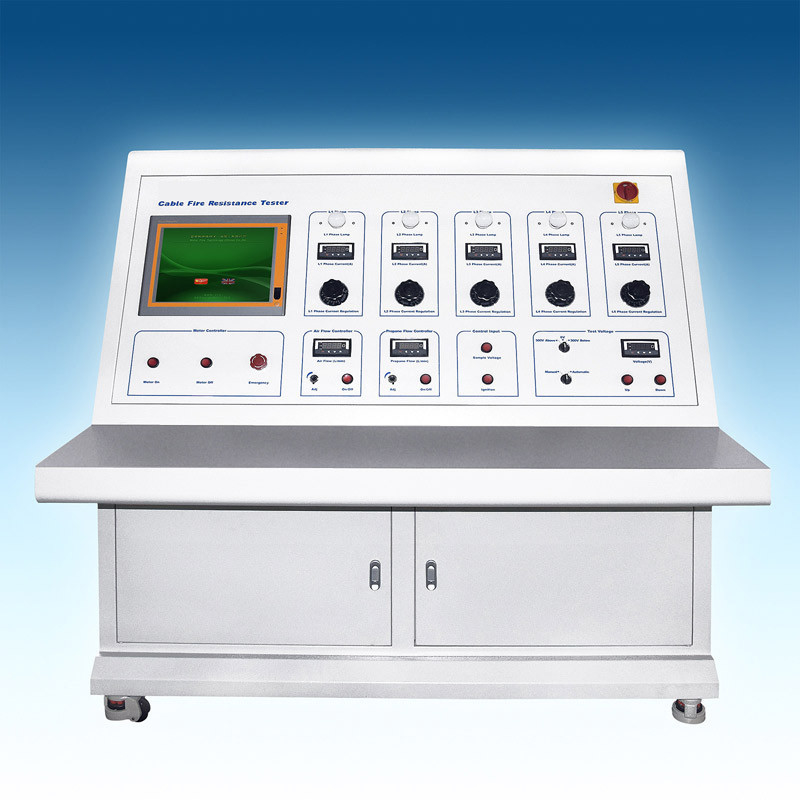

اختبار مقاومة الحريق للكابلات لسلامة الدوائر في ظل ظروف الحريق
مقدمة
This fire resistance test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.
IEC 60331 اختبار الكابلات الكهربائية في ظل ظروف الشمسية سلامة الدائرة
IEC 60331 الجزء 11 النار وحدها عند درجة حرارة اللهب 750 درجة مئوية على الأقل
معيار IEC 60331 الجزء 21 الكابلات ذات الجهد المسموح به يصل إلى 0.6/1kV
IEC 60331 الجزء 12 الحريق مع الصدمة عند درجة حرارة اللهب 830 درجة مئوية على الأقل
IEC 60331 الجزء 31 الحريق مع الصدمة الكابلات ذات الجهد المسموح به يصل إلى 0.6/1kV
المعايير:
IEC 60331-11&12:2002
IEC 60331-21 ~ 23:1999
الخصائص
مصدر الحرارة: حارق غاز البروبان من نوع الشريط AGF
هيكلة مع 3 صفوف من الثقوب العرضية، متوسط عرض الأمامية من الوقود: 15mm، قطر الثقب: 1.32mm، المسافة بين المركز: 3.2mm.
سلسلة ثقوب مطلية في ثقب الطيار للحفاظ على اللهب في كلا الوجهين من لوحة البرنر.
يتم تثبيت اثنين من الحرارة أفقيا منفصلة 45 ملم يسارًا ويمينًا من خط وسط المحرق للتحقق من درجة الحرارة.
منظمات تدفق الكتلة لتنظيم تدفق الغاز والهواء، دقة لا تقل عن 1.5%.
البرمجيات يمكن أن تظهر درجة حرارة معايرة الوقود وسرعة تدفق البروبان و الهواء الخ
يتم توفير التيار بواسطة محول نجم ثلاثي المراحل بقدرة كافية للحفاظ على فولتاج الاختبار المطلوب عندما لا يمكن الحفاظ على سلامة الدائرة.
مؤشر اتصال الموصل (مؤشر LED) لتشكيل تيار.
يتم تعيين قيمة الجهد تلقائيًا بواسطة البرنامج وتعديله بواسطة جهاز تحكم لوحة.
العرض الرقمي لبيانات التيار والجهد، دقة التيار هي 0.001A.
الحماية من التيار باستخدام فيوز مع 2A.
يتم جمع بيانات القياس في الوقت الحقيقي لجميع التيارات والجهد بواسطة الكمبيوتر ، ويتم إنشاء منحنيات التيارات والجهد.
عندما لا يمكن الحفاظ على سلامة الدائرة، يتم إطفاء مصباح المؤشر المقابلة، والكمبيوتر يحدد تلقائيا الحالة وتسجيل الوقت،ويرسل الإنذار الصوتي والضوئي.
متطلبات تركيب اختبار مقاومة الحريق لسلامة الدوائر في ظل ظروف الحريق
|
الكهرباء |
التيار المتردد 380 فولت ثلاثي المراحل، 50/60 هرتز، 30A |
|
درجة الحرارة المحيطة |
تعمل من 10°C إلى 35°C |
|
الحجم |
1750 ملم (غ) × 680 ملم (د) × 1400 ملم (ه) |
|
الوزن |
160 كجم |
|
الغاز |
الهواء والبروبان |
اتصل شخص: Seline Yu
الهاتف :: +86-13825728643
