مجموعة اختبار كهربائية عالية الدقة مع رحلة ثلاث محاور ملم 200 * 100

وصف المنتج:

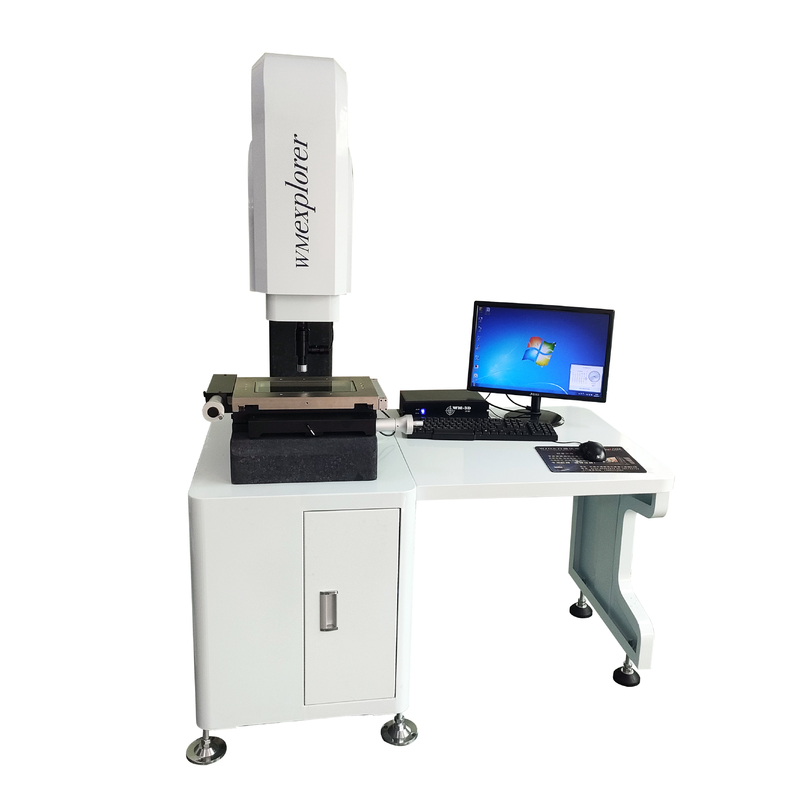

أداة قياس الصورة البصرية هي أداة قياس عالية الدقة و عالية الكفاءة و عالية الموثوقية التي تجمع بين البصرية و الميكانيكيةتقنيات معالجة الصور الإلكترونية والحاسوبيةيستخدم نظام تضخيم بصري لتكبير الجسم المقاس ثم يقوم نظام كاميرا CCD بجمع خصائص الصورة وإرسالها إلى جهاز كمبيوتر للتحليل.هذا الجهاز يستخدم أساسا للكشف عن حجم، زاوية وموقع قطع الدقة المعقدة والقيام بمراقبة الجودة والفحص المجهري.

وتشمل الميزات الرئيسية لأداة قياس الصورة البصرية: الدقة العالية والاكتشاف السريع وسهولة التشغيل والتطبيق على نطاق واسع في مختلف الصناعات.مع تقنيات أوبتيكية وإلكترونية متقدمة، يمكن أن يقيس الجهاز بدقة تصل إلى مستوى الميكرون. تحديد ميزة الصورة الآلي ومعالجتها قادر على تحقيق الكشف السريع.واجهة التشغيل سهلة الاستخدام ووظائف الأتمتة تجعل القياس أسهل وأسرعأداة قياس الصورة البصرية تستخدم على نطاق واسع في الإلكترونيات والآلات والقالب والسيارات وغيرها من الصناعات للكشف الدقيق عن الأجزاء.إنها أداة قياس مهمة في التصنيع الحديث والتي تساعد على تحسين جودة المنتج وكفاءة الإنتاج.

الخصائص:

أدوات قياس الصورة البصرية لها مزايا مختلفة. على سبيل المثال، يمكنها اكتشاف أجزاء معقدة، مثل المنحنيات والأسطح والثقوب،وحتى أنه من الممكن قياس العديد من المكونات في وقت واحدبالإضافة إلى ذلك ، فإنها توفر قياسات غير اتصال ، مما يجعل من الممكن حماية الكائن وتجنب أخطاء الاتصال الناتجة. علاوة على ذلك ، فهي عالية التشغيل الآلي:بفضل استخدام الحاسوب، هذه الأجهزة يمكن أن تحدد وتعالج خصائص الصورة تلقائيًا ، وبالتالي زيادة سرعة ودقة القياس. وأخيرًا ، تصميمها المدمج سهل الصيانة والإصلاح.مما يعني أنها يمكن أن تعمل بشكل موثوق لفترة طويلة.

المعلمات التقنية:

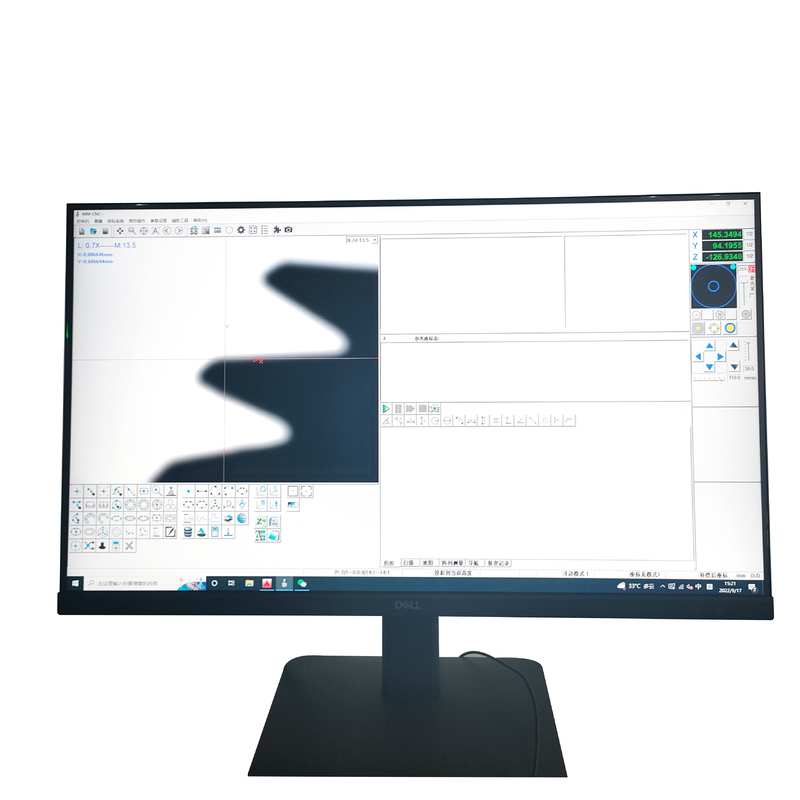

محور XYZ يمكن أن يسافر 200mm و 100mm و 200 (للتوجيه) ، على التوالي ، بدقة قياس 3 + L / 200 um وقرار 0.001mm.نطاق الدوران من حجم الشاشة هو 0 ° إلى 360 ° مع دقة 1 ́ أو 0خيارات تكبير عدسة متعددة (10X و 20X و 50X و 100X) ومناظر الكائنات (Ø30 و Ø15 و Ø6 و Ø3) متوفرة ، إلى جانب مسافات العمل المقابلة (77.7، 443يبلغ الحد الأقصى لارتفاع قطعة العمل لجميع المحاور 90 ملم. يمكن استخدام نظام معالجة البيانات متعدد الوظائف DP-100 ، الذي يتم عرضه باللغة الإنجليزية ، لقياس النقطة والخط والدائرة ،الزاوية والمسافة.

يتم توفير الإضاءة بواسطة مصباح الهالوجين 24V / 150W ، بقوة 110V / 220V ((AC) و 50/60HZ وقوة إجمالية 400W.تعمل الآلة على تبريد الهواء القسري البارد ولها أبعاد 1750 * 920 * 1700mm ووزن 170kg.

التطبيقات:

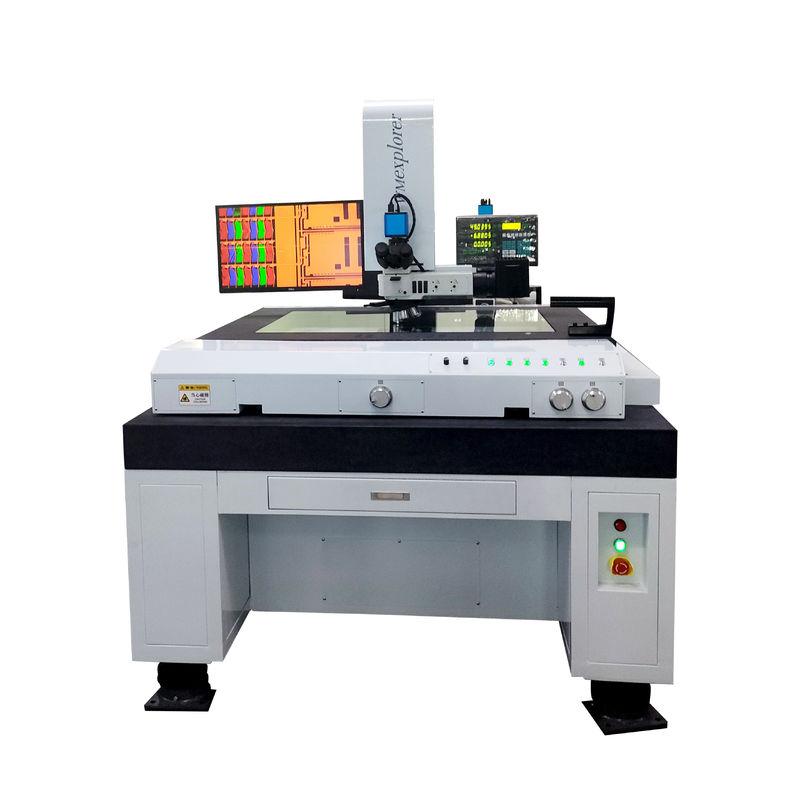

مجموعة اختبار YYM-2010 الكهربائية لـ YUYANG هي جهاز عرض ذو ملامح عالية الأداء وأداة قياس الصورة.وقد تم تطويرها لتلبية احتياجات القياس الدقيق في بيئة الإنتاجبالمقارنة مع أجهزة عرض الملفات العادية الأخرى، لديها نطاق قياس أكبر ودقة أعلى.

مجموعة الاختبار الكهربائي YYM-2010 مصنوعة من مواد عالية الجودة من DONGGUAN. مقاسها 500 * 700 * 1100mm ، وزنها 170kg. لديها نطاق تكبير قابل للتعديل من 0.7x ~ 4.5x و WD من 95mmيستخدم ضوء السطح وضوء الإرسال LED ، ويمكن ضبط سطوعه. لديه أداء مرتفع ومستقر بدقة قياسية تصل إلى ± 3.5μm.

يتم استخدام مجموعة الاختبار الكهربائية YYM-2010 على نطاق واسع في مجموعة متنوعة من الصناعات ، مثل السيارات والطيران والفضاء والطب والإلكترونيات ، إلخ.هو أداة مثالية لقياس ملفات تعريف الأجزاء المعقدة والمكوناتدقة واستقرار ممتازة تجعلها الخيار المفضل لقياس الصورة الدقيقة.

الدعم والخدمات:

نحن نقدم الدعم التقني والخدمات لمنتجنا مجموعة الاختبار الكهربائية. فريق الدعم التقني لدينا متاح 24/7 لتزويد العملاء بأفضل خدمة ممكنة.يمكننا مساعدة العملاء في حل أي مشاكل قد يكون لديهم مع المنتج، الإجابة على أي أسئلة قد يكون لديهم، وتقديم المشورة حول كيفية استخدام المنتج بشكل أكثر فعالية. كما نقدم تحديثات منتظمة لضمان أن المنتج يعمل بأفضل أداء له.

التعبئة والشحن:

يجب أن تكون مجموعة الاختبار الكهربائية معبأة في صندوق من الورق المقوى، مع التأكد من أن جميع المكونات مثبتة في مكانها ولا يمكن لأي من العناصر أن تتحرك بحرية داخل الصندوق.

ثم يجب اغلاق الصندوق بشريط التعبئة. يجب وضع ملصق الشحن بشكل آمن على الحزمة. تأكد من تضمين عنوان العميل وأي معلومات أخرى ضرورية.

يجب أن يتم شحن الطرد عن طريق خدمة مراسلة موثوق بها، مثل فيدكس، يو بي إس، أو يو إس بي إس.
