جهاز اختبار القابلية للاشتعال الأفقي الإلكتروني

اختبار الاحتراق الأفقيفرن اختبار مقاومة الحريق الأفقي على نطاق واسع

التطبيق:

تقييم مقاومة الحريق لمجموعة بناء أفقية

المعايير:

BS 476 (20-24) ، BS EN 1363 (1-2) ، BS EN 1364 (2) ، BS EN 1365 (2-4) ، BS EN 1366 (1-3) ، ASTM E 119 ، ASTM E 814 ، ASTM E 1966 ، UL 263 ، UL 1709 ، UL 1479 ، UL 2079 ، UL10 (B-C) ، ISO 834 (1, 5-7, 9) ،ISO 6944 (1-2)، ISO 3008

الوصف:

مقاومة الحريق للمواد التي تشكل جزءا من التجميع هي أداة لا تقدر بثمن في تقييم أداء عناصر البناء التي تستند إليها في اللوائح.

المواصفات:

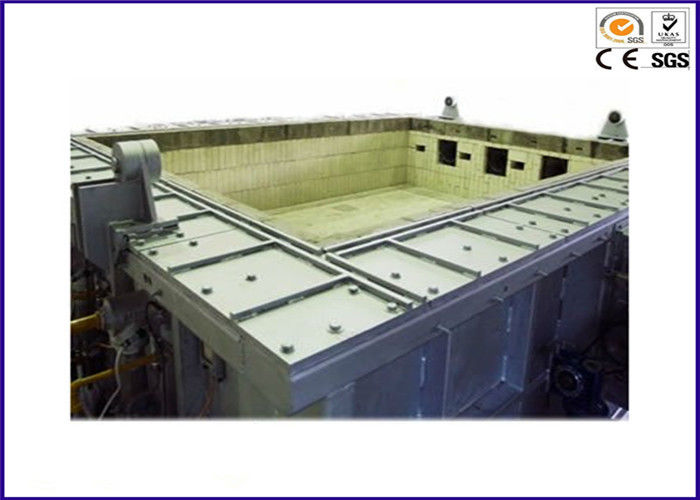

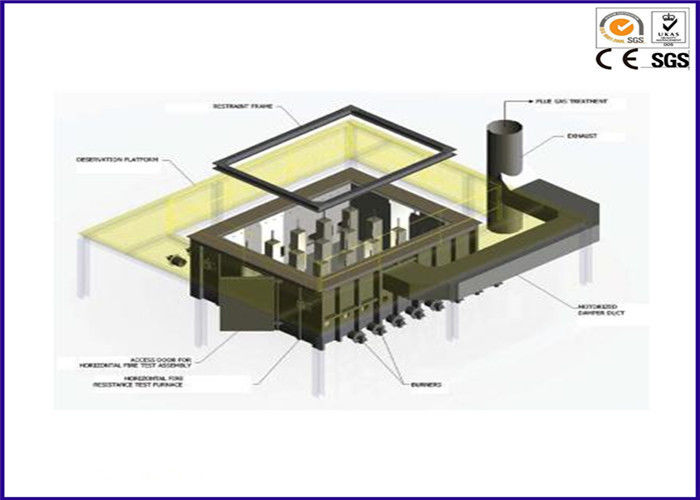

فرن الاختبار الأفقي لمقاومة الحريق هو الجهاز اللازم لتقييم مقاومة الحريق لمجموعة بنية أفقية أو عمود أو دعم.و يوفر طريقة لتحديد قدرة المواد، في اتجاه أفقي ، لتحمل التعرض لدرجات الحرارة العالية. يتم ذلك من خلال تقييم عدد من عناصر الأداء مثل القدرة على تحمل الحمل ،القدرة على توفير احتواء الحريق والتمرير الحراري للمواد والأنظمة.

1القدرة على إجراء اختبارات تحمل و غير تحمل على عينات الاختبار الأفقية والعوارض التي يتم تركيبها في إطارات الاحتواء المخصصة.

2بناء ممتاز وآمن جدران الفرن تتكون من بطانة من الطوب العازلالألواح المقاومة للنار واللوحات المصنوعة من الألياف المعدنية على الوجه البارد والطوب العازل المقاوم للنار المربوط مرة أخرى في الجدار مع الكتل الصائبة في الموقع عالية درجة الحرارةعلى الوجه الساخن

3سقف قابل للإزالة ملفوف بالطوب الملفوف ومربوط بالمواد الصلبة في الموقع.

4غطاء فرن مصنوع من ألواح فولاذية خفيفة معززة بخواطف فولاذية C و I-Beams ومقاطع فولاذية لمواجهة التشوه الهيكلي بسبب الحرارة.

5إطار الاحتواء العينية المؤكد بأقل من 4 مجموعات من المشابك.

64 فتحات مشاهدة مصنوعة من زجاج الكوارتز المقاوم للحرارة لتمكين المشغل من رؤية عينة الاختبار الكاملة خلال اختبار الحريق.

7يتم إغلاق الباب المنزلق المصنوع من الألومينا الخفيفة الوزن داخل إطار معزول ومتبريد بالهواء. وهذا سوف يحمي حرارة الفرن عندما لا يتم استخدام منافذ المشاهدة.

8. 20 مجموعة من حارقات المزيج المضاد للنابضات الحارقة (مجموعتين من 10)تم تصميم كل محرق لاستخدام غاز البترول المسال ولها وحدة مراقبة اللهب لضمان أن جميع وحدات الاحتراق تعمل في وضع آمن من الفشل في جميع الأوقاتيتم دمج جميع أنظمة السلامة اللازمة من اللهب، وأنظمة الطيار المتقطعة، وأجهزة استشعار درجة الحرارة.

9تم تصميم لوحة تحكم احتراق الفرن للعمل في كل من أنماط التحكم التلقائية بالكامل واليدوية. يتم إشعال المحرقات تلقائيًا من خلال استخدام مفتاح زر واحد.هذا يطلق النار على المحرقات على أساس منحنى التدفئة المحددة مسبقا، مثل ما هو موضح في BS 476 الأجزاء 20-24 ، EN 1363 و منحنى هيدروكربون IMO. يتيح التحكم اليدوي في المحرق إشعال المحارق الفردية عند الرغبة.

10أبعاد منطقة الاختبار: 3000 ملم (غ) × 4000 ملم (ح) × 1000 ملم (د)
