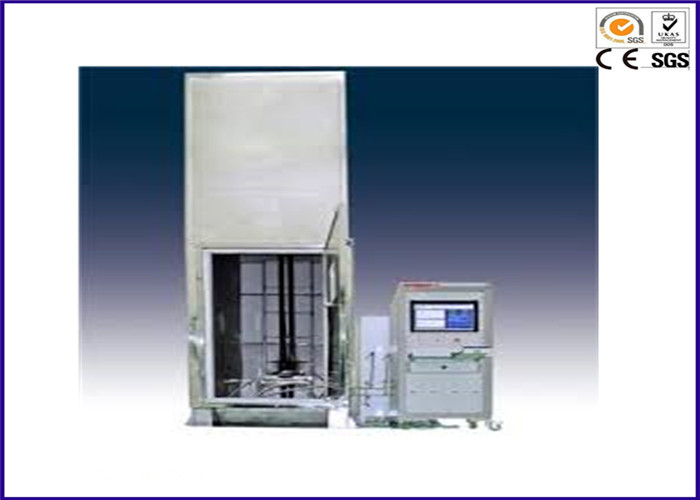

الأمن بانشد كابل / سلك عمودي لهب انتشار معدات الاختبار أول 1685

أول 1685 مثقب كابل والأسلاك الرأسي لهب انتشار معدات الاختبار

المقدمة:

بانشد كابل العمودي لهب انتشار اختبار وفقا للأحكام ذات الصلة من UL1685، GB18380.3 ستانداردوير والكابلات حرق متطلبات الاختبار تصميم المعدات. وفي أكوردانسيويث إيك 60332-3-10، كس C إيك 60332-3-21 ~ 25 (A ~ الفئة D) القياسية.

كبل مثقب العمودي يستخدم اختبار انتشار اللهب لحزمة كابل كابل أورفيبر البصرية للكشف عن عموديا شنت تحت ظروف محددة انتشار اللهب العمودي تثبيط قدرة الصك، وكابلات الطاقة، وكابلات التحكم، وحزم الألياف البصرية كابل حزمة اختبار حرق وسائل التحضير. ونجيفن كمية معينة من إمدادات الإسكان من الغاز واستخدام مصدر ستانداردنيتيون من الاشتعال، ويمكن استخدام هذا الصك لاختبار الرأسي لهب نشر الرأسي للكابلات الكهربائية وأسلاك الدولة.وبالإضافة إلى ذلك، إذا كان اختبار الموقد اختبار من 20 درجة يمكن أن يتحقق بييي 383 (إيي 1202) معايير الاختبار. ويمكن تجهيز المعدات مع أداة هيتريليس تكوين الميناء، مع محلل الغاز يمكن قياس قيم الطاقة الحرارية مثل هر (معدل إطلاق الحرارة)، سير (توليد الدخان) وهلم جرا.

تجربة المستخدم:

1، ذكاء عال، يتيح أن يشغل؛

2، التصميم الصناعي المهنية، جميلة، سخية؛

3، المعدات الدقيقة، الأمن، والاستقرار؛

4، نظام مراقبة الحواسيب الصغيرة، ذكي عملية الاختبار؛ لا توقيت اليدوي والعمليات ذات الصلة؛

5، مقاومة للتآكل ستينستيل الإسكان؛

اساسي:

UL1685، إيك 60332-3-10، إن 50399، غب / T 18380.31

إيك 60332-3: اختبار الكابلات الكهربائية في ظروف الحريق
الجزء 3: اختبار على الأسلاك أو الكابلات مثبتة
• كس C إيك 60332-3-21: الفئة أف / R
• كس C إيك 60332-3-22: الفئة أ
• كس C إيك 60332-3-23: الفئة باء
• كس C إيك 60332-3-24: الفئة C
• كس C إيك 60332-3-25: الفئة D

ميزات:

1. ستينليسستيل اختبار مربع حجم 1000 ± 100 (w) x 2000 ± 100 (d) x 4،000 ± 100 (h) مم. السطح الداخلي للحالة من الأرض العالية، والخلفية سيديكوفيرد مع المواد العازلة.

2. مع سلم الصلب ستانداردستينلس، على أساس سلالم غب / T18380.31 المتطلبات؛

3 - إطار العينة البديل 2؛

4. سلالم مصنوعة من الفولاذ المقاوم للصدأ؛ مقاومة للتآكل؛ سهلة التنظيف؛

5. في الجزء السفلي من مجلس الوزراء، من موقف أمام السكن 150 ± 10MM لديه 800 ± 20 (W) × 400 ± 10 (D) من كمية الهواء.

6. داخل ثيبوكس هي التي شنت الحرارية نوع k الحرارية، 2 ملليمتر في القطر

7. يمكن التحكم في تدفق الهواء إنزيديت فرن الاحتراق بشكل ثابت في (5000 ± 500) لتر / دقيقة.

نظام الاحتراق:

1. الموقد: نوع غاز البروبان الموقد، حجم 257mm و مرات؛ 4 5mm، افتتاح ما مجموعه 242، يتم ترتيب ثلاثة خطوط، على التوالي 81، 80، 81 الثقوب، قطر حفرة 1.35mm، المسافة بين الثقوب هو 3.2 مم؛

2. عالية-- الدقة، السيطرة على الغاز قبالة؛

3. مترين: تدفق الهواء و تدفق الغاز متر و صمام التحكم.

4. الواجهة الأمامية من الاحتراق تركيب اللهب الاحتراق قبالة أنبوب لحماية البروبان غاستمبيرينغ، وذلك لضمان أقصى قدر من السلامة على العينة

5. زاوية الاحتراق: الأفقي؛ جهاز الإشعال التلقائي؛ (20 درجة قابل للتعديل اختياري)

6. يجب أن يكون مكمل معدل تدفق الغاز الهوائي الموقد درجة الحرارة والضغط، في حين يتجاهل نظام تراديديتيونال تأثير الغاز والهواء يمكن القيام به تلقائيا برنامج كمبيوتر عملية التعويض.

نظام التحكم:

1. بلك withlarge- شاشة تعمل باللمس نظام مراقبة الشاشة؛

2، أوتوماتيكيمنيتيون النظام، توقيت التلقائي؛ توقيت مجموعة 999 دقيقة، دقة 1 ثانية.

3، داتايس التجريبية المخزنة تلقائيا، التحقيق مجانا؛

4، 40 دقيقة، 1 ساعة تذكير ضبط الوقت؛

5، سبيسيمنمونتس مع رافعة رافعة كهربائية.

معلمات الجهاز:

1. مربع اختبار ثيسيز من 1000 ± 100 (W) × 2000 ± 100 (D) × 4000 ± 100 (H) مم

2. مقياس شدة الريح دقة 0.1m / s؛

3. الهواء مصدر شدة الريح المدى 8000l / دقيقة؛ مخرج الرياح (5000 ± 500) l / دقيقة يمكن تعديلها.

4. الغاز: 95٪ نقاء من البروبان التقنية الصف (العملاء)

5. التحكم في تدفق الغاز: تحت 100kpa، 20 ℃ الظروف

6. إمدادات الهواء الاحتراق: البروبان (أو غاز البترول المسال).

تخصيص:

1، حجم الغرفة: 1،165 (W) × 2،165 (D) × 4،350 (H) مم

2، حجم وحدة التحكم: 600 (W) × 750 (D) × 1،600 (H) مم

3، السلطة: أس 220V، 50 / 60HZ، 15A

4، الوزن: 1،500kg
