مكان المنشأ:
الصين
اسم العلامة التجارية:
YUYANG
إصدار الشهادات:
QB/T 2918-2007
رقم الموديل:
YY1303

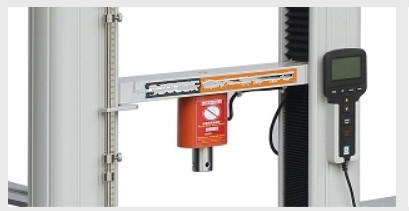

التلقائي العالمي آلة اختبار العرض الفعال 410 مم الشد آلة الاختبار
وصف:
آلة اختبار عالمية تستخدم لاختبار التوتر، ضغط، ثني، قوة القص، التصاق، تقشير القوة، المسيل للدموع قوة، ... الخ. من العينة وشبه المنتج والمنتج النهائي في مجال المطاط والبلاستيك والمعادن والنايلون والنسيج والورق والطيران والتعبئة والهندسة المعمارية والكيمياء البتروكيميائية والأجهزة الكهربائية والسيارات وغيرها. ، والتي هي المرافق الأساسية ل كونتورل جودة المدخلات (إو)، مراقبة الجودة (ق)، التفتيش البدني، ميكانيكا البحوث وتطوير المواد.
تخصيص:
نموذج | YY1303 | |
السعة (اختياري) | 100، 200، 500 N؛ 1،2،5 كيلو نيوتن | |
وحدة (قابلة للتحويل) | كف، لبف، N، كن، كبا، مبا | |
تحميل القرار | 1 / 200،000 (أو 1 / 300،000 المحدد من قبل المستخدم) | |
تحميل دقة | ± 0.25٪ | |
تحميل المدى | رانجليس (جداول كاملة في نفس التضخيم) | |
السكتة الدماغية (باستثناء السيطرة) | 1100 مم | |
العرض الفعال | 410 مم | |
سرعة الاختبار | 0.001 ~ 1000 مم / دقيقة للاختيار | |
دقة السرعة | ± 0.5٪ | |
قرار السكتة الدماغية | 0.00004 مم | |
معدل العينة | 200 مرة / ثانية | |
واجهة الاتصالات | يو اس بي | |
محرك | أس محرك سيرفو | |

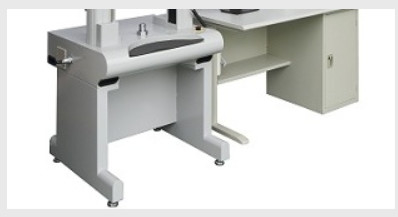

البعد (W × D × H) | الوحدة الرئيسية (الارتفاع حصريا من لوح القدم) | 75 × 84 × 233 سم |
الكمبيوتر / مكتب | 109 × 65 × 116 سم | |
الوزن (تقريبا) | وحدة رئيسية | 216 كجم |
الكمبيوتر / مكتب | 50 كجم | |
قوة | 1∮، 220V، 15A، 50HZ / 60HZ أو المحدد من قبل المستخدم | |
الملحقات مثل قبضة مختلفة، استطالة قياس الأجهزة ... الخ مجهزة وفقا لمتطلبات المحددة في العقد. مندوب مبيعاتنا أيضا إعطاء الاقتراحات المناسبة لعملائنا مسبقا.
