إسو 8124-4 تأثير رئيس من عناصر سوينغ دون التسارع لعب معدات اختبار

إسو 8124-4 تأثير رئيس من عناصر سوينغ دون التسارع اللعب معدات الاختبار

وصف:

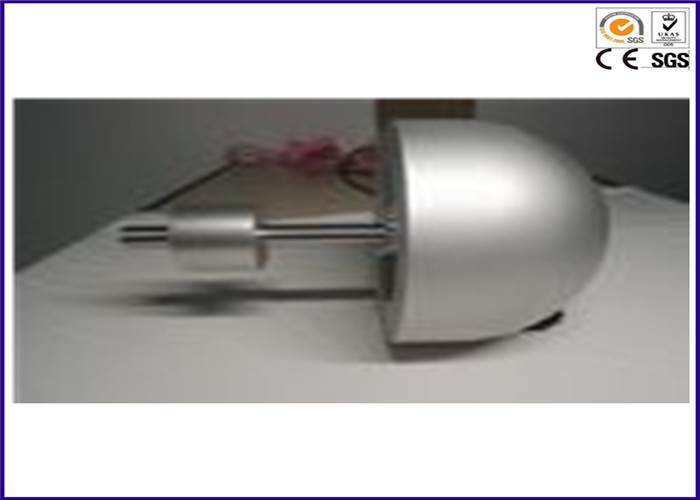

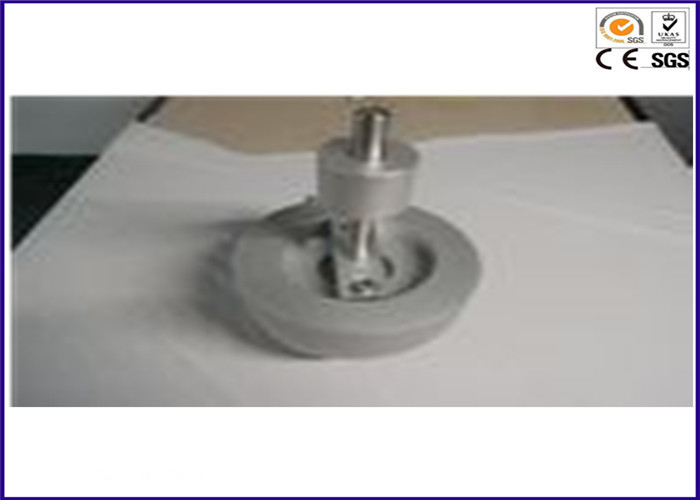

كتلة الاختبار، التي تتكون من مجال الألومنيوم أو نصف دائرة نصف قطرها 80 ملم ± 3 ملم، والكتلة الإجمالية (بما في ذلك التسارع) من 4،6 كجم ± 0،05 كجم. يجب أن يكون الجزء المتضرر بين السطح المضرب ومقياس التسارع متجانسا وخاليا من الفراغات. وتوضع الكابلات الموصولة بمقياس التسارع بطريقة تقلل من التأثير على كتلة كتلة الاختبار.

اساسي:

ISO8124-4 6.4.1

إجراء:

تجميع وتثبيت عنصر سوينغ لفحصها وفقا لتعليمات الشركة الصانعة.
تعليق الأرجوحة بوسائل التعليق التي تم توفيرها مع الأرجوحة وبأقصى ارتفاع يسمح به. إذا كانت الحبال أو الكابلات هي وسيلة التعليق، فقد تحتاج إلى أن تمدد من أجل السماح بالسفر على نحو سلس عندما يتم تحرير سوينغ أثناء الاختبار. إذا لزم الأمر، تطبيق حمولة من، على سبيل المثال، 5 كجم إلى نهاية كل حبل أو كابل وتركه لمدة 6 ساعات أو حتى تم استقامة الحبال أو الكابلات.
اضبط جميع أجزاء التركيب بحيث تكون سلاسل التعليق لكتلة الاختبار موازية لوسائل التعليق لعنصر التأرجح. تعليق وضبط كتلة الاختبار بحيث تكون نقطة الاتصال لعنصر التأرجح ومركز كتلة الاختبار في نفس المستوى الأفقي كمركز ثقل كتلة الاختبار. تأكد من أن سلاسل لكتلة الاختبار ليست الملتوية وأن كتلة الاختبار معلقة في خط عمودي.
ضع علامة فهرس على جانب عناصر التأرجح المدعومة بسلاسل أو حبال أو كابلات أو عناصر تعليق أخرى غير صلبة. قد تكون علامة الفهرس على أي جزء من العضو المعلق الذي يقع مباشرة أسفل النقطة المحورية في موضع الراحة المعلق مجانا.
يتم رفع عناصر التأرجح التي تدعمها السلاسل أو الحبال أو الكابلات أو غيرها من عناصر التعليق غير الصلبة على طول قوس السفر إلى أن يشكل إسقاط المنظر الجانبي لخط مستقيم من خلال النقطة المحورية وعلامة الفهرس زاوية 60 درجة ± 1 ° مع الرأسي. بمجرد رفع العضو المعلق إلى موضع الاختبار، سيتم إنتاج بعض الانحناء في عناصر التعليق. ضبط موقف عضو معلق لتحديد أن انحناء الذي يوفر مسار ثابت.
