500W الفحم الألغام الألغام والكابلات معدات حرق النار اختبار مع MT388 MT318

500W الفحم الألغام الألغام والكابلات معدات حرق النار اختبار مع MT386 MT318

الاستعمال:

تم تصميم اختبار حرق الفحم كابل الألغام ل MT 386-2011 "طريقة الاختبار وتحديد حكم لتثبيط اللهب من كابل مثبطات اللهب مثبطات اللهب الفحم" القياسية. يتم استخدامه لاختبار خصائص الاحتراق من "كابل منجم الفحم" MT 818-2009 تحت ظروف التحميل الزائد. .

بناء:

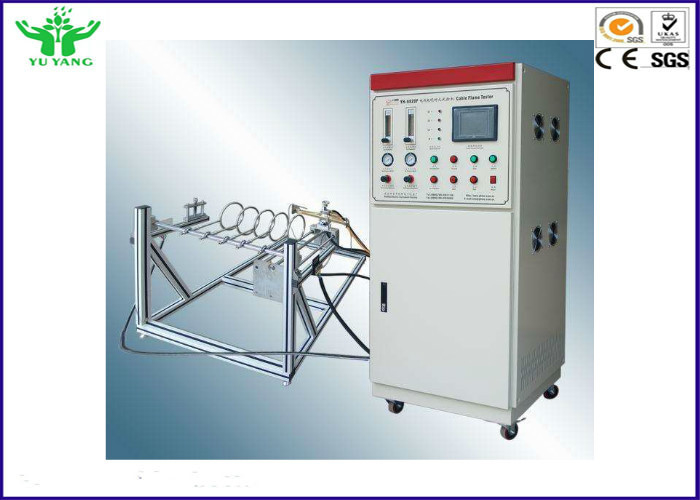

1. غرفة التحكم ، مجهزة بمصدر الطاقة ومقياس الحرارة ، والتي يمكن أن تنتج 50 هرتز وأكثر من 5 مرات من التيار المقنن للجزء الذي تم اختباره ، ويمكن أيضا قياس الطاقة الأساسية التي شنت الحرارية على قطعة الاختبار. نطاق درجة الحرارة من الحرارة هو 0 ~ 1200 درجة مئوية ، والدقة هي المستوى 1.

2. غرفة الاحتراق: يتم وضع صندوق الاحتراق تحت غطاء العادم أو مجهزة بمروحة عادم الدخان. الصندوق مجهز بمجموعتين من الدعامات المعدنية و مشاعل الميثان القياسية. المواد الشعلة هي النحاس H62. وقود الشعلة هو غاز طبيعي أو غاز الميثان الاصطناعي.

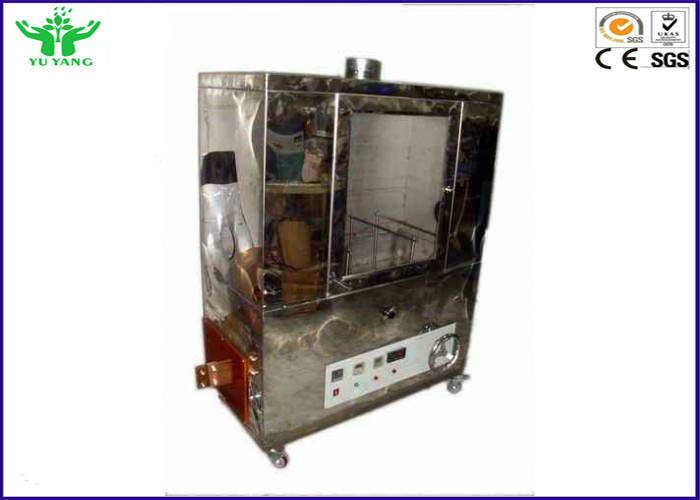

غرفة الاحتراق:

1. الحجم الكلي: L1100 * W525 * H1300mm

2. غرفة الاحتراق: L1100 * W525 * H400mm ، حجم ≥0.5 m3

3. يتم معالجة الغرفة بواسطة أدوات آلة CNC ، قوس دائري. تتميز مادة الفولاذ المقاوم للصدأ SUS304 ذات الجودة العالية بخصائص الجمال والصدأ والمقاومة للتآكل.

4. يوجد نظام دخان عادم قوي في أعلى الصندوق. عند اكتمال الاختبار ، يمكن تفريغ غاز العادم إلى الخارج ؛ أثناء الاختبار ، يتم إغلاق النظام.

5. افتح الفتحة بقطر 120 مم عند 310 مم من أسفل الخزانة على كلا جانبي الخزانة لتوجيه حمل العينة.

6. يتم توفير واجهة غرفة الاختبار مع نافذة مراقبة الزجاج المقسى التي يمكن إغلاقها أثناء الاختبار ، وذلك لتسهيل مراقبة الاختبار.

المعايير:

MT 318

MT 818.9 كابل لمنجم الفحم. الجزء 9: كابلات مرنة خفيفة متحركة لمنجم الفحم من الفولطية 0.3 / 0.5kV

حارق:

1. مادتنا التي تم بحثها وتطويرها بشكل مستقل هي H62 brass torch ، والتي تلبي تماما متطلبات MT386-2011.

2. الطاقة القياسية: 500W.

3. قطر فوهة النار: ¢ 0.90 ± 0.03mm ، طول الفوهة: 1.60 ± 0.05mm ، ارتفاع الفوهة من مدخل الهواء 102mm ، قطر خرطوم الحريق الداخلي ¢ 9.5mm.

4. زاوية الموقد: 90 درجة عموديًا (يتم الاحتفاظ بالمحور الطولي في المستوي العمودي ويخلق زاوية 90 درجة مع الاتجاه العمودي) ، قابل للتعديل ، من مدخل الهواء ، الشعلة الداخلية 70 ～ 80mm ، الشعل الخارجي 115 ～ 135mm ، قابل للضبط .

5. الغاز: الميثان / الغاز (النقاء أكثر من 98 ٪ ، مصدقة من قبل شهادة المورد) ، القيمة الحرارية من 998 وحدة حرارية بريطانية / قدم مكعب. 37.1 ميجا جول لكل متر مكعب. (مرفق العضو)

نظام قياس درجة الحرارة:

1. استيراد K- نوع الحرارية ، مع 1.0MM أنبوب الفولاذ المقاوم للصدأ قطر كسترة.

2. جدول التحكم في درجة الحرارة PID ذكي يطابق الحرارية K- نوع ، القراءة 0 ~ 999.9 درجة مئوية

قاعدة القرار:

1. إذا كان وقت الحرق أقل من 4 دقائق وطول الشحن أقل من 15 سم ، يكون اختبار العينة مقبولاً.

2. في حالة التحميل ، إذا كان هناك تمريرة ثانوية في مجموع ثلاثة اختبارات ، فإنه يعتبر مقبولاً.
