مكان المنشأ:
الصين
اسم العلامة التجارية:
YUYANG
إصدار الشهادات:
GB/T5169.10-2006, IEC60695-2-10:2000, UL746A
رقم الموديل:
YYW-012

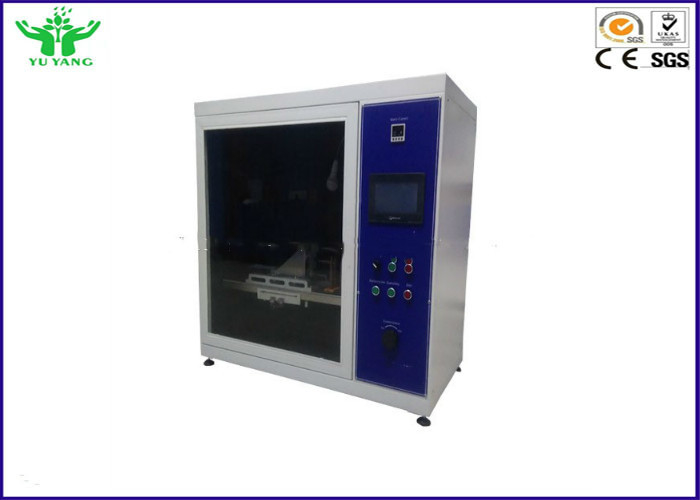

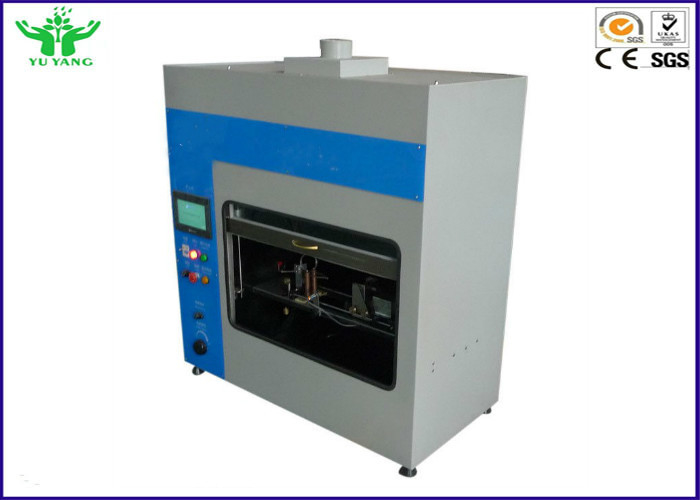

30S ± 0.1s مختبر توهج الأسلاك والكابلات معدات اختبار 500-1000 درجة مئوية ± 2 درجة مئوية قابل للتعديل
وصف المنتج:
تستخدم آلات اختبار أسلاك الوهج لاختبار احتراق المواد العازلة في مكان أجزاء من المعدات الكهربائية التي ليست أجزاء حية ثابتة ولكنها توفر العزل ضد الصدمات الكهربائية ولعزل الأجزاء ذات الجهد المنخفض المنخفض السلامة الآمنة. المنتجات المقلدة بسبب ظروف الصدع في درجات الحرارة العالية ، مثل الحمل الزائد والدوائر القصيرة وغيرها من درجات الحرارة المفرطة الناجمة عن خطر الحريق.
آلة اختبار الأسلاك الوهجية تعتمد على IEC335 ، IEC60695-2-10: 2000 ~ IEC60695-2-13: 2000 "أسلاك الوهج / الخط الساخن ، طرق الاختبار الأساسية ، معدات اختبار أسلاك الوهج وإجراءات الاختبار العامة" و UL 746A ، IEC829 DIN695 ، VDE0471 ، GB5169 وغيرها من المعايير تتطلب استخدام مشروع اختبار محاكاة برنامج الإشعال المصدر غير اللهب.
ستقوم آلة اختبار الأسلاك الوهجية بتحديد المواد (Ni4 Ni80 / Cr20) وشكل سلك التسخين بتسخين التيار الكبير إلى درجة حرارة الاختبار (500 ~C ~ 1000 ºC) 1 دقيقة ، الضغط المطلوب (1.0N) لحرق الاختبار العمودي 30 ، اشتعال واحتراق المواد الصلبة وغيرها من المواد الصلبة القابلة للاحتراق ، ودرجة حرارة الإشعال (GWIT) ، وقابلية القابلية للاشتعال وقابلية الاشتعال للمواد الصلبة العازلة وغيرها من المواد الصلبة القابلة للاحتراق ، وإضاءة المواد العازلة الصلبة وغيرها من المواد الصلبة القابلة للاحتراق. (GWFI).
المعايير الفنية:
1 ، والسلك الساخن: φ4mm ± 0.04mm ني / Cr (80/20) حلقة قياسية خاصة ، والوقوف الأفقي
2 ، الحرارية: φ0.5mm K- نوع ، المستوردة الحرارية معزولة عالية الحرارة المدرعة ، مجموعات مدرعة للحرارة 1100 درجة مئوية (أفضل من 1050 درجة مئوية)
3 ، وتوهج درجة حرارة الأسلاك الكهربائية: 500 درجة مئوية ~ 1000 درجة مئوية قابل للتعديل
4 ، تقلبات درجة الحرارة: <3 درجة مئوية
5 ، اختبار ضغط الاختبار: 1.0N ± 0.1N (قابل للتعديل)
6 ، أقصى عمق الاختراق: 7MM ± 0.5mm (قابل للتعديل)
7 ، اختبار سرعة نقل المنتج: 10mm / s ~ 25mm / s
8 ، وقت الاختبار: 30s ± 0.1s (يمكن أن يكون مسبقا)
9 ، سماكة لوحة الاشتعال رصف: سميكة من خشب الصنوبر الأبيض المغطى 10mm 12g / m2 ~ 30g / m2
ورقة الحرير القياسية ،
200mm ± 5mm من الأسلاك المتوهجة
10 ، حجم منطقة الاختبار: ≥ 0.5M3 خلفية خلفية سوداء الإضاءة ≤ 20Lx ؛
11 ، ثقب تنفيس: φ100mm
12 ، وإمدادات الطاقة: 1kVA 220V 50-60HZ
| نموذج رقم | TH-5601 | |
| مراقب | شاشة تحكم تعمل باللمس | |
| سلك توهج | قطر 4mm ± 0.04mmNi / Cr (80/20) ، قياسي | |
| نطاق درجة حرارة | 500-1000 ° C ± 2 ° C continus adjustable | |
| المزدوجة الحرارية | قطر 0.5 مم نوع K (ني / كر - ني / آل) ، يمكن أن تحمل غمد مصفح درجة الحرارة -40 ~ 1100 درجة مئوية | |
| وقت السمع | 30s ± 0.1s (جهاز توقيت رقمي OMRON H5CN-XAN-Z ، 0-9999 ، قابل للضبط) | |
| وقت الضوء | 0-999.9 s ± 0.1 ثانية ، تسجيل تلقائي ، مهلة يدوية | |
| Fireouttime | 0-999.9 s ± 0.1 ثانية ، تسجيل تلقائي ، مهلة يدوية | |
| الكي في العمق | 7 مم ± 0.5 مم | |
| ضغط عينة | 1N ± 0.2 N | |
| اختبار السرعة | 18 ± 3mm و/ ثانية | |
| اختبار الخلفية | خلفية سوداء | |
| عملية الاختبار | التحكم الآلي ، التشنجات المستقلة | |
| غرفة | ≥0.5m | |
| بحجم | W1000mm × D650mm × H1300mm | |
| مراقبة | باستخدام الحواسيب الصغيرة رقاقة واحدة + التحكم في الشاشة التي تعمل باللمس | |
| استشر القياسية | GB / T5169.10-2006، IEC60695-2-10: 2000، UL746A | |
| مزود الطاقة | تيار متردد 220 فولت ، 50/60 هيرتز | |
S tandard:
GB / T5169.10-2006، IEC60695-11-5: 2000، UL746A
