DONGGUAN YUYANG INSTRUMENT CO. ، LTD
الصين نوعية جيدة الشركة المصنعة لمعدات الاختبار
مكان المنشأ: | الصين |
اسم العلامة التجارية: | YUYANG |
إصدار الشهادات: | CE |
رقم الموديل: | CPT-I |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | USD9300 |
تفاصيل التغليف: | حالة الخشب الرقائقي |
وقت التسليم: | 15 يوم |
القدرة على العرض: | مجموعات 100 شهريا |
الكلمات الرئيسية: | محلل CT PT | اختبرت معيار: | IEC60044-1 ، IEC60044-6 ، IEC60044-2 ، IEC60044-5 ، C57.13 |
---|---|---|---|
مزود الطاقة: | AC220V ± 10٪ ، 50/60 هيرتز ± 10٪ | عرض: | lcd touch screen |
ذاكرة سعة: | > 1000 مجموعة | البرمجيات: | الإنجليزية |
الكائن الاختبار: | ct و pt | ضمان: | 1 سنة |
تسليط الضوء: | معدات الاختبار الكهربائية,طقم اختبار الكهربائية |

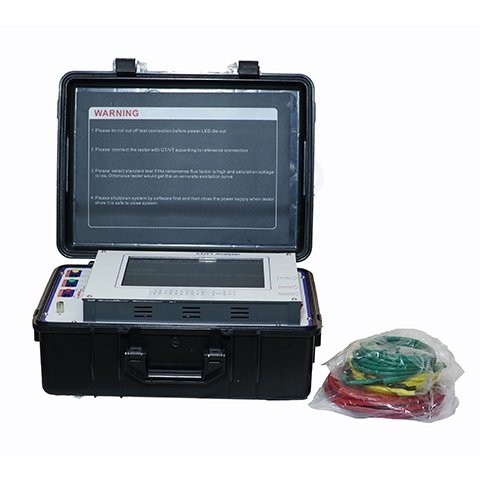

اختبار المحولات الكهربائية الحالية والمسببة CT PT PT Analyzer
اختبار للمحول الحالي:
منحنى الإثارة واختبار المعلمات
تحول نسبة اختبار
نسبة الخطأ واختبار الطور
علامة قطبية الاختيار
لف مقاومة المقاومة
قياس عبء الحلقة الثانوية
اختبار منحنى خط الخطأ لحماية CT
اختبار معلمات CT العابرة
لوحة CT تخمين
تشبع التباطؤ حلقة منحنى قياس
اختبارات للمحولات Potencial:
تحول نسبة اختبار
خطأ نسبة الخطأ وخطأ زاوية المرحلة
اختبار القطبية
اختبار العبء الثانوي
اختبار مقاومة اللف
اختبار للمحولات المحتملة
اختبار العبء الثانوي
اختبار مقاومة اللف
اختبار القطبية
تحول نسبة اختبار
خطأ نسبة الخطأ وخطأ زاوية المرحلة
تطبيقات CT / PT محلل:
فحص اللوحة CT
التحقق من المعلمات CT في عبء العمل
تحليل المعلمات CT عابر
معدل CT ومعايرة خطأ الطور
اختبار PT الروتيني
المواصفات :
اسم العنصر | التيار الكهربائي المحول و PT محتمل المحولات الفاحص | |
معايير الاختبار | IEC60044-1 ، IEC60044-6 ، IEC60044-2 ، IEC60044-5 ، C57.13 | |
مزود الطاقة | AC220V ± 10٪ ، 50/60 هيرتز ± 10٪ | |
خرج الجهد | 0.1 ~ 180V (AC) | |
الانتاج الحالي | 0.001 ~ 5A (RMS) | |
مخرج قوي | 500VA | |
ماكس. قياس جهد الركبة | 45KV | |
القياس الحالي | نطاق | 0 ~ 10A (يتم تغيير النطاق تلقائيًا في 0.1 / 0.4 / 2 / 10A) |
خطأ | <± 0.1٪ + 0.01٪ FS |
قياس الجهد | نطاق | 0 ~ 200V (تتغير تلقائيا في نطاق 1V / 10V / 70V / 200V) | |
خطأ | <± 0.1٪ + 0.01٪ للخدمة | ||
يدير نسبة القياس المدى | 1 ~ 35000 1 ~ 2000 ، الخطأ <0.05٪ 2000 ~ 5000، خطأ <0.1٪ 5000 ~ 35000 خطأ <0.2٪ | ||
قياس المرحلة | خطأ | 2min ± | |
القرار | 0.01min | ||
لف مقاومة المقاومة | نطاق | 0 ~ 8kΩ (تلقائيا تغيير نطاق in2ohm / 20ohm / 80ohm / 800ohm / 8kohm) | |
خطأ | <0.2٪ RDG + 0.02٪ FS | ||
أقصى قرار: 0.1mΩ | |||
قياس الحرارة | -50 ~ 100 درجة مئوية. الخطأ <3 درجة مئوية | ||
عبء CT الثانوية | نطاق | 0 ~ 160ohm (تلقائيا تغيير النطاق في 2ohm / 20ohm / 80ohm / 160ohm) | |
خطأ | <0.2٪ RDG + 0.02٪ FS | ||
القرار الأقصى: 0.001 أوم | |||
PT عبء ثانوي | خطأ | 0 ~ 80kohm (تلقائيا تغيير المدى في 800ohm / 8kohm / 80kohm) | |
أقصى | <0.2٪ RDG + 0.02٪ FS | ||
القرار | 0.1ohm | ||
قياس نسبة PT | نطاق | 1 ~ 35000 1 ~ 10000 خطأ <0.1٪ 10000 ~ 35000 خطأ <0.2٪ | |
قياس الخطأ في نسبة PT: الخطأ النموذجي <0.05٪ ، الحد الأقصى للخطأ <0.1٪ | |||
PT زاوية زاوية قياس أقصى خطأ <3min | |||
قم بإجراء تقييم لنتائج الاختبار وفقًا لمعايير محددة جعل تقرير كلمة عن نتيجة الاختبار جعل تقارير الكلمة مرة واحدة لسجلات الاختبار متعددة المجموعات على جهاز الكمبيوتر حساب أخطاء النسبة وأخطاء زاوية الطور في العبء المقدر وعبء العمل في اختبار مرة واحدة مقارنة منحنيات الإثارة مع منحنيات الإثارة المحفوظة في نفس النافذة | |||
سعة الذاكرة | > 1000 نتائج اختبار المجموعات | ||
درجة حرارة حالة العمل | -10 ℃ ~ 50 ℃. رطبة ≤90 ٪ |
