DONGGUAN YUYANG INSTRUMENT CO. ، LTD
الصين نوعية جيدة الشركة المصنعة لمعدات الاختبار
مكان المنشأ: | الصين |
اسم العلامة التجارية: | YUYANG |
إصدار الشهادات: | ISO |
رقم الموديل: | SFRA-I |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | USD6200 |
تفاصيل التغليف: | حالة الخشب الرقائقي |
وقت التسليم: | 15 يوم |
القدرة على العرض: | مجموعات 100 شهريا |
الكلمات الرئيسية: | SFRA Sweep Frequency Response Analyzer | وضع المسح: | اكتساح خطي ، مسح القسم |
---|---|---|---|
نطاق التجارب: | (-100dB) - (+ 20dB) | ضمان: | 1 سنة |
اللون: | بيضاء وزرقاء | شرط: | الجديد |
البرمجيات: | الإنجليزية | عملية: | تلقائي |
تسليط الضوء: | معدات الاختبار الكهربائية,طقم اختبار الكهربائية |

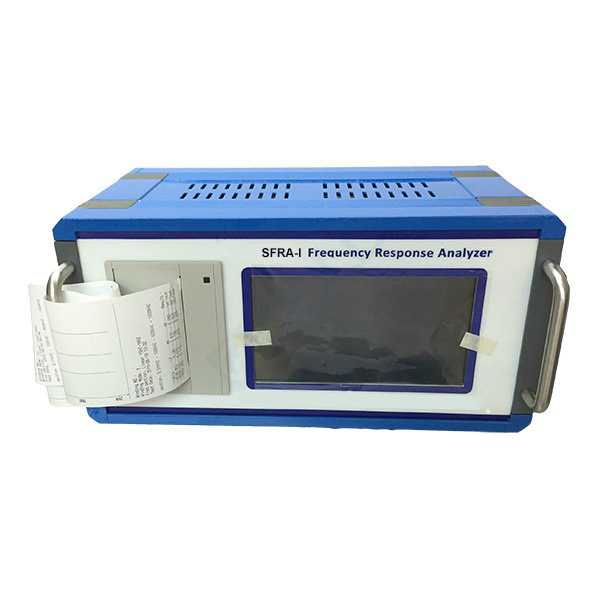

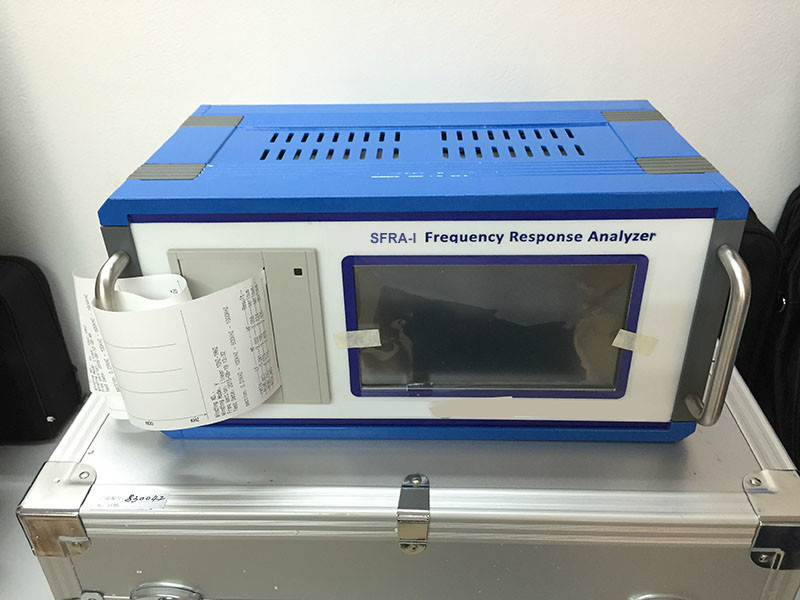

محلل التردد SFRA Sweep Response
I. أنا ntroduction:
بما أن هيكل المحول ومرجعته يتم تثبيتهما بعد إجراءهما ، فإن استجابة التردد لكل ملف تقريبًا هي نفسها تقريباً.
بعض الحالات ، مثل قطع الاتصال بين الدوائر أو مراحل التجربة ، أو قطعها أو تحريكها من أجل سحب الطاقة في التشغيل ، يمكن أن يتغير اتجاه الضرب في النقل ، يمكن تغيير مرجع المحول ، الذي سيتم تغيير استجابة التردد منه ، يمكننا اكتشاف التشوه وفقًا لمنحنى استجابة التردد.
لقد صممت شركتنا جهاز اختبار التشوه المتعرج القائم على الفكرة والتقنية المتقدمة.
SFRA-I Transformer SFRA Sweep Frequency Response Analyzer يمكنه رسم منحنى استجابة التردد بدقة. ثم نقارن بين المنحنيات أفقياً أو عمودياً لاكتشاف تشوه المحول.
ويتطابق جهاز Transformer SFRA Sweep Frequency Response Analyzer مع مستوى DL / T911 2004.
II. مواصفات:
وضعي sweep مختلفين: المسح الخطي ، مسح القسم | |
اكتساح خطي | 0.5KHZ-1MHZinterval 0.5KHZ 2000 نقطة |
قسم الاجتياح | 50HZ-100HZinterval 2HZ25 النقاط |
100HZ-1KHZinterval 20HZ45 نقطة | |
1KHZ -10KHZinterval 50HZ180 النقاط | |
10KHZ-100KHZinterval 0.2KHZ 450 نقطة | |
100KHZ - 500KHZ interval 0.5KHZ 800 نقطة | |
500 كيلو هرتز - 1000 كيلو هرتز الفاصل الزمني 1KHZ500 نقطة | |
نطاق الاختبار | (-100dB) - (+ 20dB) |
دقة الاختبار | 0.1dB رسم |
دقة التردد | <0.01٪ |
معاوقة دخل الإشارة | > 1 مليون Ω |
معاوقة خرج الإشارة | 50 Ω |
