مكان المنشأ:
الصين
اسم العلامة التجارية:
YUYANG
إصدار الشهادات:
ISO
رقم الموديل:
RPT-3

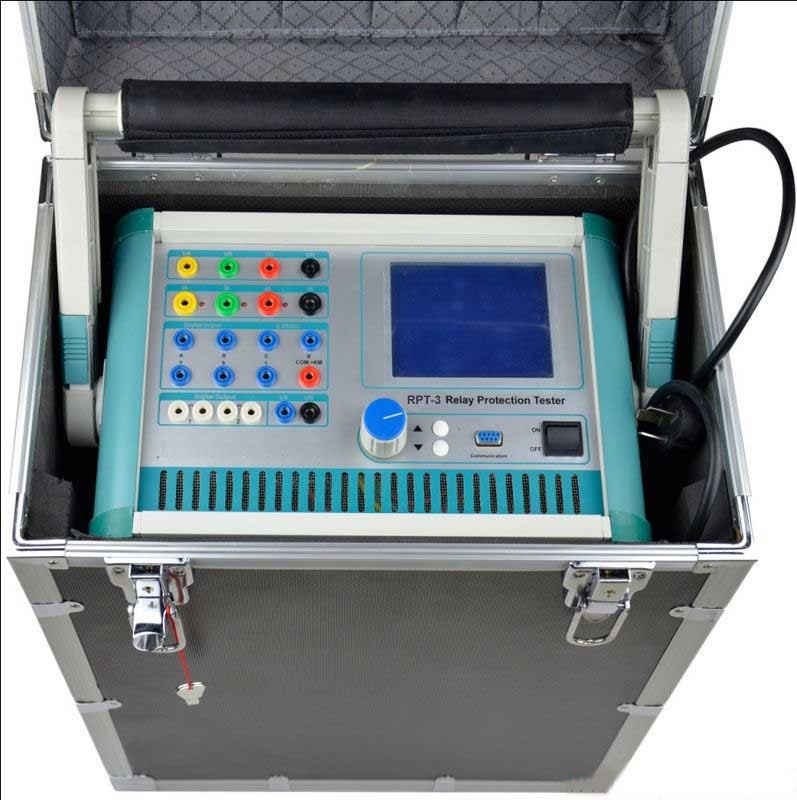

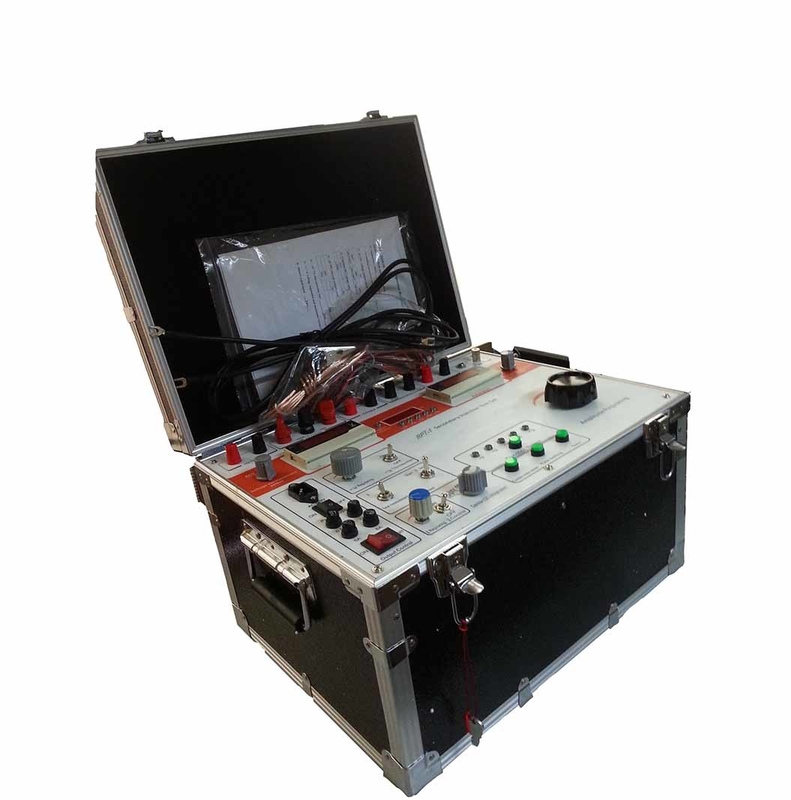

اختبار الحماية الكهربائية ثلاث مراحل اختبار حقن المرحلة الثانوية الحالية
I. مقدمة:
يتم اختبار مجموعة اختبار الحقن الثانوية هذه لاختبار وحدة الترحيل في نظام الحماية من التتابع. في نفس الوقت ، يمكن اعتباره مصدرا كهربيًا للتيار الكهربي ذو ثلاثة مراحل أو مصدر تيار حالي.
يتم تطبيق اختبار حماية التتابع هذا لاختبار إعادة التشغيل على أساس الجهد والتشغيل الحالي.
وتشمل الوظيفة الرئيسية لمجموعة اختبار مرحل المرحلة 3: معايرة الجهد الكهربي ومرحلات التشغيل الحالية ، وفحص الدائرة الثانوية ، وقيمة الرحلة لاختبار قاطع الدائرة الكهربائية ، ومفتاح تبديل وقياس وقت انقطاع قاطع الدائرة ، وهكذا.
مجموعة الحقن الثانوية هذه هي عملية منخفضة التكلفة ، عملية بسيطة وجهاز أداء موثوق به لاختبار الدائرة الثانوية.
II.Functions
1) التيار المتردد الحالية والجهد حماية اختبار وحدة التتابع
2) DC الحالية والجهد القائم حماية اختبار وحدة التتابع
3) اختبار حماية تتابع وحدة التردد
4) اختبار وحدة التتابع الحماية التوافقي
5) اختبار وحدة التتابع الحماية التفاضلية
6) اختبار وحدة حماية تتابع Zero التسلسل
7) اختبار وحدة حماية ترحيل المسافة
8) محاكاة نظام شبكة الطاقة خطأ
III.Specifications:
| لا. | العناصر | مواصفات | |||
| التيار المتردد (AC) | |||||
| 1 | دقة الانتاج | 0.5magnitude | |||
| 2 | خرج التيار النهائي (القيمة الفعالة) | 0 ~ 40A | |||
| 3 | ثلاثة خرج تيار متوازي (قيمة فعالة) | 0 ~ 120A | |||
| 4 | قيمة تيار المرحلة مع وقت طويل بموجب الإذن (القيمة الفعالة) | 10A | |||
| 5 | مرحلة انتاج الطاقة القصوى الحالية | 420VA | |||
| 6 | ثلاثة خرج تيار متوازي أقصى طاقة متزامنة | 900VA | |||
| 7 | ثلاثة وقت أقصى تيار متوازي لوقت العمل | 10S | |||
| 8 | نطاق التردد (موجة القاعدة) | 20 ~ 1000HZ | |||
| 9 | عدد التوافقي تردد | 1 ~ 20 مرة | |||
| الإخراج المباشر الحالي (DC) | |||||
| 1 | دقة الانتاج | 0.5magnitude | |||
| 2 | الانتاج الحالي | 0 ~ ± 10 A / لكل مرحلة 0 ~ ± 30 A / كل ثلاثة موازية | |||
| 3 | الحد الأقصى لإخراج جهد التحميل | 20V | |||
| تناوب الجهد الناتج | |||||
| 1 | دقة الانتاج | 0.5magnitude | |||
| 2 | خرج جهد الطور (RMS) | 0 ~ 120 ف | |||
| 3 | خط الجهد الناتج (RMS) | 0 ~ 240 ف | |||
| 4 | جهد فلطي / خط انتاج الطاقة الجهد | 80VA / 100VA | |||
| 5 | نطاق التردد (موجة القاعدة) | 20 ~ 1000 هرتز | |||
| 6 | عدد التوافقي تردد | 1 ~ 20 مرة | |||
| خرج الجهد المباشر | |||||
| 1 | دقة الانتاج | 0.5magnitude | |||
| 2 | الطور خرج الجهد الجهد | 0 ~ + 160 ف | |||
| 3 | خط انتاج التيار الكهربائي | 0 ~ + 320v | |||
| 4 | جهد فلطي / خط انتاج الطاقة الجهد | 70VA / 140VA | |||
| كمية التبديل وقياس الوقت | |||||
| 1 | تبديل معلمات الإدخال | 7 طرق ؛ اتصال فارغ: 1 ~ 20mA ، 24V وصول الطاقة الاتصال: "0": 0 ～ + 6V. "1": + 11 V ～ + 250V | |||
| 2 | تبديل معلمات الإخراج | الأزواج 2 العاصمة: 220V / 0.2A ؛ AC: 220V / 0.5A | |||
| 3 | قياس الوقت | نطاق القياس: 0.1ms ～ 9999s / 0.1ms | |||
