مكان المنشأ:
الصين
اسم العلامة التجارية:
YUYANG
إصدار الشهادات:
ISO
رقم الموديل:
PSS
BS476 الجزء 7 معدات اختبار انتشار اللهب السطحي

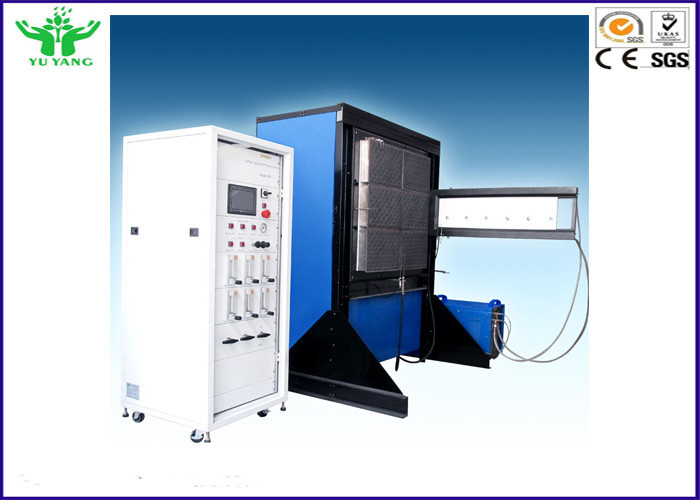

يتكون جهاز الاختبار BS476-7 من لوحة إشعاع مثبتة رأسياً في محيط ومدعومة على إطار.
لوح الإشعاع ملطخ بمزيج من الغاز والهواء.

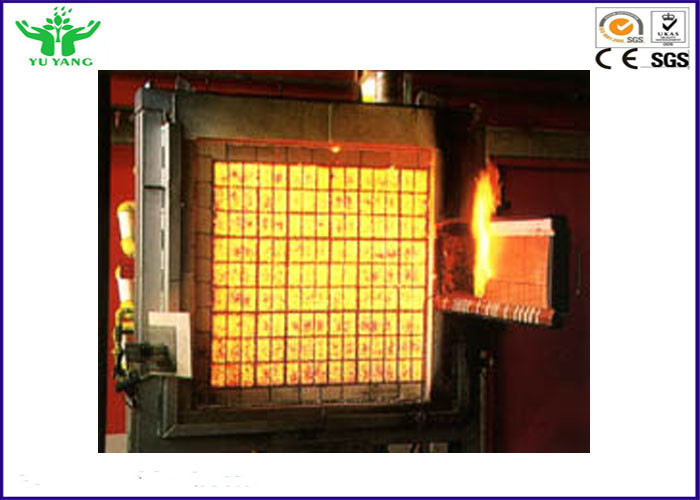

لوحة الإشعاع عبارة عن مربع 850 مم لكتلة حرق مسامية من النوع المقاوم للحرارة مصممة لإعطاء احتراق فعال لخليط الهواء والغاز والهواء ، مع عدم حدوث اشتعال على وجه اللوحة في ظل ظروف التشغيل.
يتم دعم لوحة الإشعاع ومحيطها على إطار بحيث يكون مركز اللوحة حوالي 1250 ± 100 مم فوق مستوى الأرض.
تم تركيب حامل عينة وترتيب لهب تجريبي على جانب واحد من جهاز اختبار انتشار اللهب السطحي BS476-7.
يتكون حامل العينة من إطار فولاذي مبرد بالماء مع ألواح وجه مبردة بالماء.تتداخل لوحات الوجه مع العينات بمقدار 20 ± 2 مم على حوافها العلوية والسفلية وعلى الحافة الرأسية المجاورة للوحة الإشعاع.
يتم وضع مشبك محمل بنابض لتثبيت العينة على ألواح الوجه.
إن إمداد الماء المحمول لحامل العينة يجعل درجة الحرارة القصوى لا تتجاوز 35 عند مخرج حامل العينة.
تقع مجموعة حامل العينة عند 90 ± 2 درجة على وجه لوحة الإشعاع وبهذه الطريقة تكون وجوه الموجهين العلوي والسفلي لحامل العينة في نفس المستوى مثل الوجه الداخلي للمحيط لوحة الإشعاع.
يتم تعليق ارتفاع حامل العينة للسماح له بالتأرجح أفقيًا ، بعيدًا عن وجه لوحة الإشعاع بين الاختبارات ، من موضع الاختبار إلى وضع الاستعداد والعكس بالعكس.
يتكون الموقد التجريبي لمعدات اختبار اللهب BS476-7 من أنبوب فولاذي.
تحتوي خطوط إمداد الغاز والهواء للوحة الإشعاع على عدادات تدفق ومنظمات ضغط وصمامات تحكم وأجهزة أمان.
مقياس تدفق الحرارة: النطاق: 0 ~ 50 kw / m2 ؛انبعاثية السطح: ɛ = 0.95 ± 0.05.
لوحة معايرة وهمية مع حامل ومقياس تدفق حرارة معاير وتركيب.
متطلبات تركيبBS476 الجزء 7 معدات اختبار انتشار اللهب السطحي
| 1 | الكهرباء | 230 فولت الاسمي 10 أمبير |
| 2 | درجة الحرارة المحيطة | تعمل من 10 درجة مئوية إلى 35 درجة مئوية |
| 3 | إمدادات الغاز | البروبان وضاغط الهواء |
| 4 | غرفة الاختبار | 400 م 3 |
