نظام اختبار الحقن الأولي الأساسي مع قاطع التيار الكهربائي المؤقت
I. مقدمة:
يتم تطبيق اختبار الحقن الأولي سلسلة PCI في نظام الطاقة لاختبار قاطع الدائرة ، اختبار نظام الحماية واختبار المحولات الحالية. إن مجموعة اختبار الحقن الحالية تولد تيارًا عاليًا من مصدر الطاقة لمحاكاة التيار المقنن أو تيار العطل في الدائرة الرئيسية لمعدات الطاقة.
تم تصميم نظام اختبار الحقن الأولي 1000A / 15KVA في نموذج متكامل.
.
ميزات:
1 خرج التيار العالي المحقون إلى الدائرة الرئيسية لخط الكهرباء لمحاكاة التيار الخاطئ. ثم تحقق مما إذا كان نظام الحماية سيتم تشغيله وفقًا للتصميم.
2 خرج التيار العالي حقن إلى الابتدائي من المحولات الحالية ومن ثم قياس التيار المحول من الثانوية
بواسطة أداة قياس الخطأ للتحقق من نسبة الخطأ وتشريد المرحلة من CT.
3 الإخراج الحالي عالية حقن إلى الدائرة الرئيسية من قاطع الدائرة لمحاكاة التيار المقدر في الابتدائي. ثم تحقق من استقرار قاطع الدائرة الكهربائية وفقًا لإجراءات ارتفاع درجة الحرارة.
4 ﺗﻌﺗﺑر ﻣﺟﻣوﻋﺔ اﺧﺗﺑﺎر اﻟﺣﻘن اﻟرﺋﯾﺳﯾﺔ اﻟﺣﺎﻟﯾﺔ ھﻲ أﯾﺿًﺎ ﻣﺻدرًا ﻟﻟﺗﯾﺎر اﻟﮐﮭرﺑﺎﺋﻲ اﻟﻣﺗردد ﻓﻲ أﺟﮭزة اﻟطﺎﻗﺔ أو اﺧﺗﺑﺎر اﻟﮐﺎﺑل
5. يقاس التيار من المرحلة الثانوية من المحولات الحالية التي يتم تثبيتها في الجزء الداخلي من الداعم الحالي.
III. مواصفات:
| 1 | مزود الطاقة | AC220V أو AC 400V ، 45Hz ~ 65Hz. يعتمد جهد مصدر الطاقة على سعة خرج الطاقة ، كما هو موضح أدناه. |
| 2 | نموذجي الانتاج الحالي | 500A أو 1000A أو 2000A القدرة الإنتاجية النموذجية 3KVA أو 5KVA أو 10KVA أو 15KVA |
| 3 | الجهد الوشيك | 8٪ |
| 4 | التيار الخمول | 6٪ |
| 5 | التشويه الحالي | <5٪ |
| 6 | وحدة عرض | 4 و 1/2 الرقمية متر الحالية |
| 7 | الحد الأقصى لخطأ القياس | 0.5٪ RDG + 5D |
| 8 | مؤقت اختياري | 1) 4 توقيت رقمي من 0 ~ 9999s / 0 ~ 999.9s /0~99.99s ، دقة 0.5 ٪ RDG + 5D 2) 5 توقيت رقمي من 0 ~ 99999s / 0 ~ 9999.9s /0 ~999.99s ، دقة 0.2 ٪ RDG + 2D 3) 6 توقيت رقمي من 0 ~ 999999s / 0 ~ 99999.9s /0~9999.99s ، دقة 0.1 ٪ RDG + 1D |
| 9 | درجة حرارة العمل | 0 ~ 40 مئوية ، الرطوبة <90 ٪ |

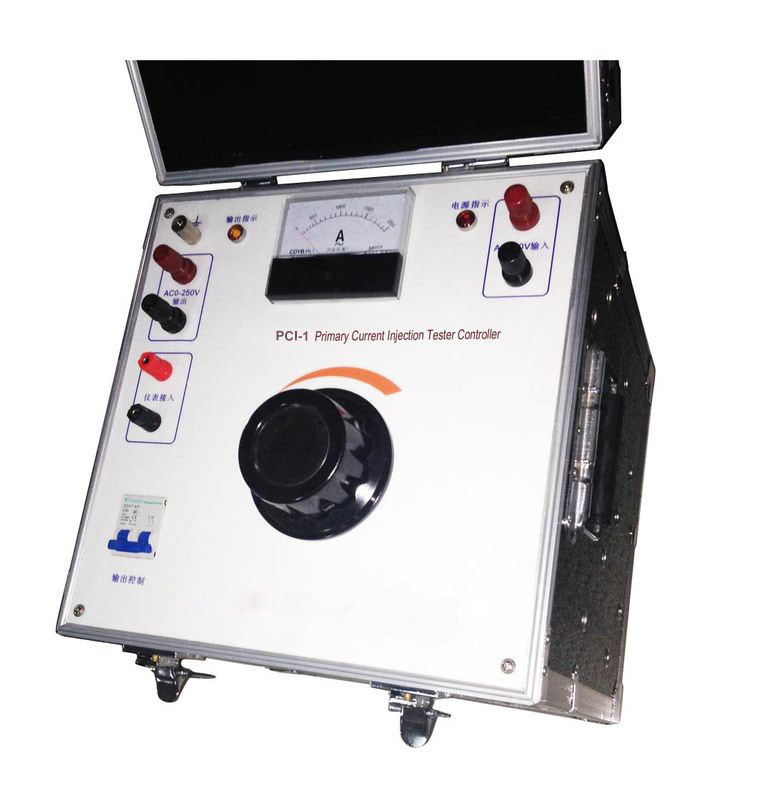

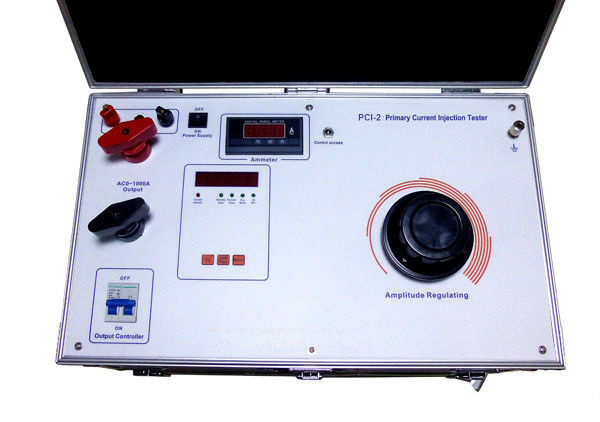

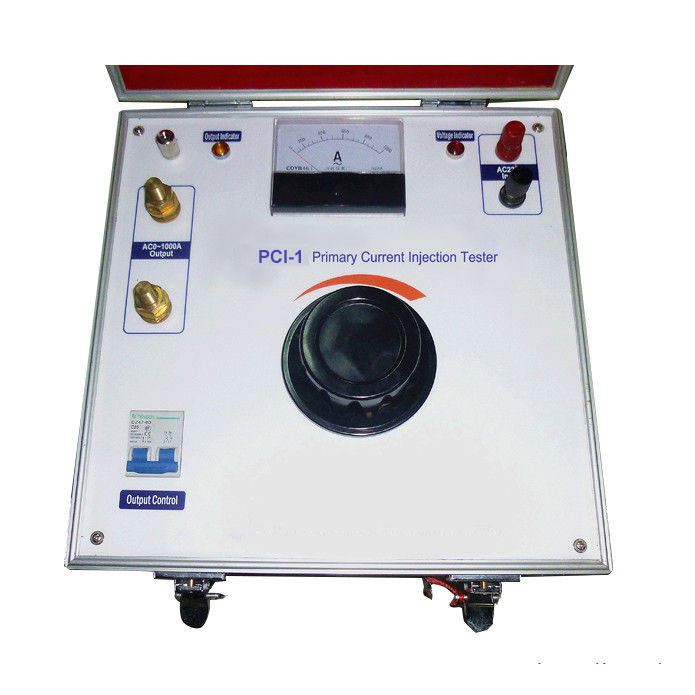

الصورة من 25KVA / 2500A نظام اختبار الحقن الأولي الأساسي
