مكان المنشأ:
الصين
اسم العلامة التجارية:
YUYANG
إصدار الشهادات:
CE
رقم الموديل:
YYW023
الأوصاف:

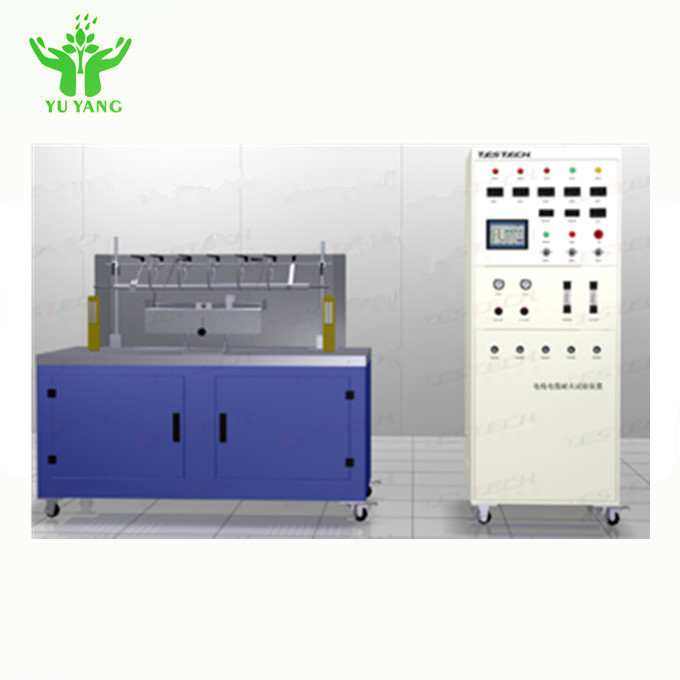

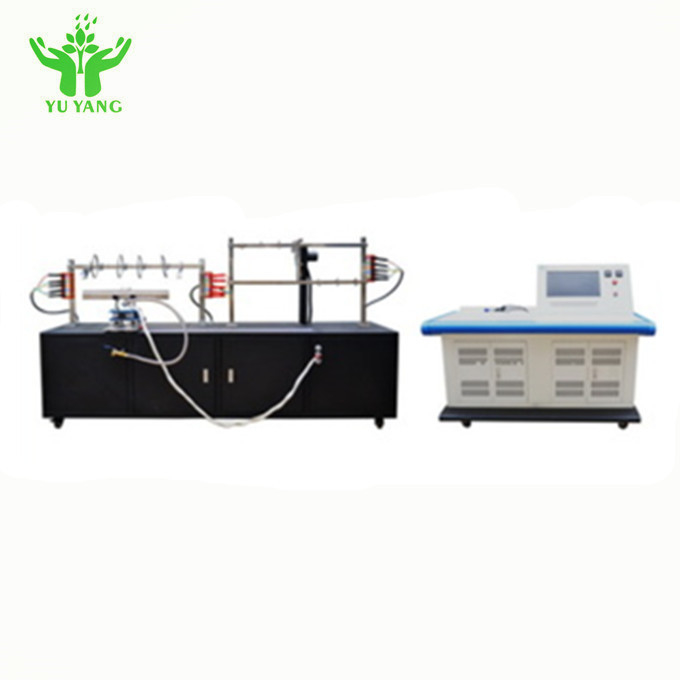

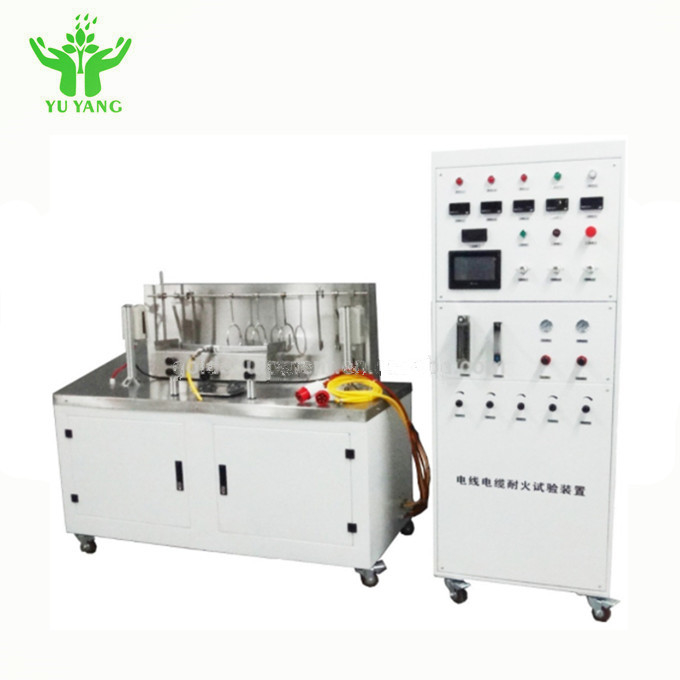

يستخدم اختبار تأثير مقاومة الأسلاك والكابلات للحريق للكشف عن مقاومة الحريق لأسلاك الكابلات أو شبكة الطاقة ، والحرق في ما لا يقل عن 830 درجة ، واللهب ، وممارسة اهتزاز تأثير معين ، ودائرة اختبار سلامة الكابلات.
المعايير:
IEC 60331 اختبار سلامة الأسلاك والكابلات في ظل ظروف اللهب
IEC 60331 الجزء 12 أداة - على الأقل أقل من 830
IEC 60331 الجزء 31 إجراءات ومتطلبات الإشعال بالتأثير - الفولتية المقدرة حتى كبل 0.6 / 1.0 KV
الخصائص الرئيسية:
1. مصدر الحرارة لفوهة موقد البروبان من نوع الحزام ، طوله الاسمي 500mm ، مزود بخلاط Venturi.
2. 3 صفوف من فتحات الاحتراق متداخلة الترتيب ، الطرف الأمامي لمتوسط عرض الموقد: 15 مم ، قطر الفتحة: 1.32 مم ، مسافة مركز الثقب: 3.2 مم ؛
3. يتم تثبيت إطار سلم الاختبار لكابل التثبيت على القاعدة الفولاذية الداعمة ؛
4. في عملية الاختبار وفقًا لمتطلبات اختبار ضبط حجم كابل المكون الرأسي المختلف على جانبي السلم (طول اختبار السلم: 1200 مم ، الارتفاع: 600 مم ، الوزن: 18 + 1 كجم) ؛
5. مولد الصدمة عبارة عن قضيب دائري من الفولاذ الكربوني المنخفض بقطر 25 + 1mm وطول 600 + 5mm.
6. مولد الصدمات بالتوازي مع عينة محور إطار سلم للدوران الحر للمركز ، وإطار السلم أعلى اليسار 200 + 5 مم ؛
7. سيتم وضع قضيب المحور في جزأين ، الجزء الأطول من إطار سلم الصدم ، بطول 400 + 5 مم ؛
8. المسافة السفلية للموقد الأمامي لا تقل عن 200 مم ، والمسافة من جدار الصندوق لا تقل عن 300 مم ؛
9. محور الموقد من الطرف السفلي لعينات الكابلات 40 ~ 60mm ، من المحور الطولي للمحور العمودي حول كابل الشعلة 100 ~ 120mm.
| قطر النول: | 1.32 ملم |
| مسافة مركز نول: | 3.2 مم |
| الطول الاسمي | 500 ملم |
| هيكل سلم أعلى اليسار | 200 + 5 مم |
| مصدر الحرارة : | نوع الشريط الموقد غاز البروبان |
| وزن | 100 كجم |
