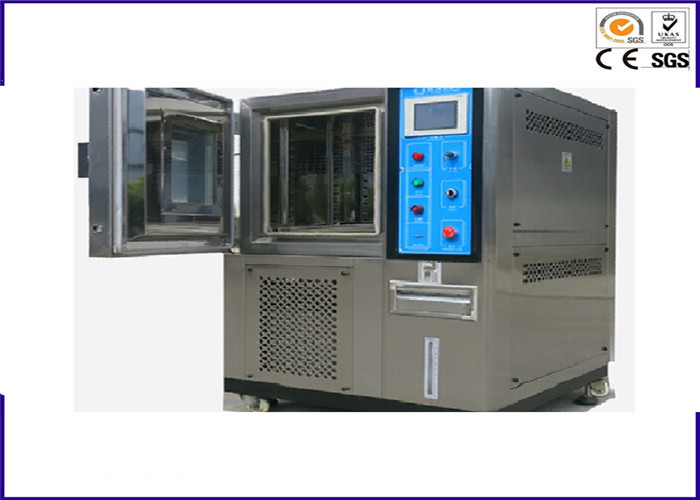

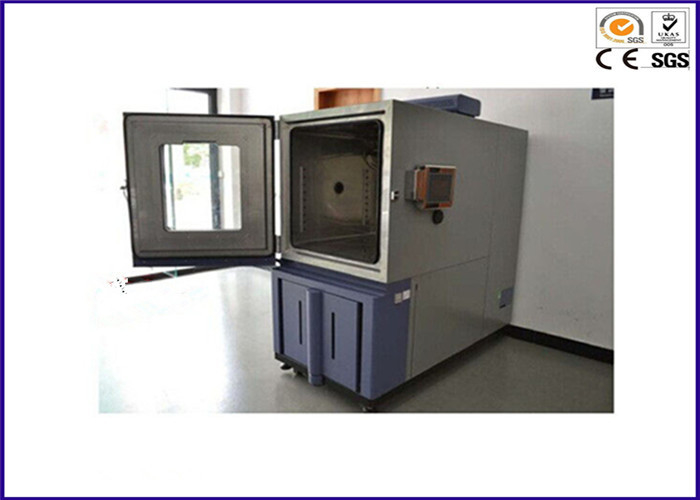

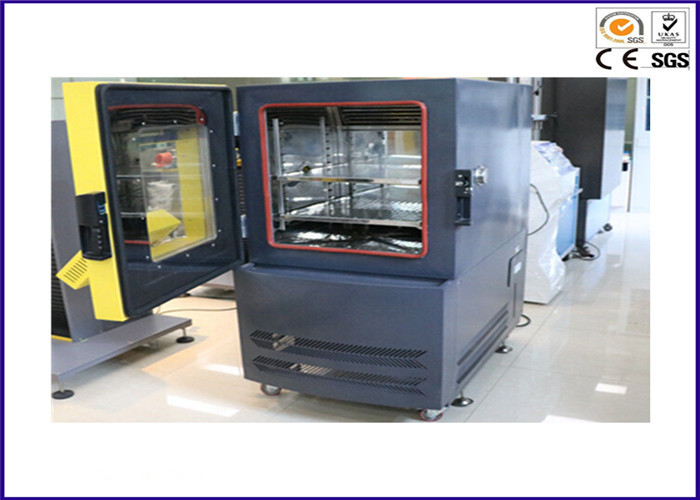

AC 380V 50 / 60Hz للبرمجة غرفة اختبار درجة الحرارة والرطوبة

AC 380V 50 / 60Hz للبرمجة غرفة اختبار درجة الحرارة والرطوبة

تطبيق:

تستخدم غرفة اختبار درجة الحرارة والرطوبة هذه على نطاق واسع في اختبار المواد المختلفة لتحمل الحرارة ، والتحمل البارد ، وتحمل الجفاف ، وتحمل الرطوبة.

مناسبة لمراقبة جودة الإلكترونيات ، والأجهزة الكهربائية ، والأدوات ، والأغذية ، والمركبات ، والمعادن ، والكيماويات ، ومواد البناء ، والفضاء ، والطبية ، إلخ.

تقديم تجربة محاكاة الظروف الطبيعية من خلال ضبط درجة حرارة غرفة الاختبار ورطوبة غرفة الاختبار .. من أجل اختبار موثوقية المنتجات في هذه البيئة.

معيار الاختبار:

GB / T 2423.1،2،3،4 (اختبار إجراء الاختبار البيئي الأساسي للمنتجات الكهربائية والإلكترونية)

A: طريقة اختبار درجة الحرارة المنخفضة B: طريقة اختبار درجة الحرارة المرتفعة ، اختبار Ca: طريقة اختبار الرطوبة والحرارة Db: الرطوبة المتناوبة وطريقة اختبار الحرارة

GB 10592 (الشروط الفنية لغرفة اختبار درجة الحرارة المنخفضة المرتفعة)

GB 10586 (الشروط الفنية لاختبار الحرارة الرطبة)

سمات:

1.استيراد جهاز تحكم بشاشة لمس LED ، (كوريا TEMI880) ، سهل الاستخدام ، عملية سهلة وبسيطة.

2. تصميم النمط مثالي ، نوع القوس وطلاء رش السطح ، مظهر عالي الملمس ، استخدام مقبض الطائرة ، سهل التشغيل ، آمن وموثوق.

3. نافذة مراقبة ضخمة ، رؤية واسعة ومشرقة. استخدم نافذة طلاء مفرغة من ثلاث طبقات ومصباح فلورسنت موفر للطاقة من Philips ، ضباب ممسحة زجاج أمامي غير ضروري ، حافظ على تأثير المراقبة الواضح ، راقب حالة العينة في أي وقت.

4. مشاركة المياه والكهرباء لضمان السلامة ، قناة نظام الترطيب منفصلة عن الطاقة ، وحدة التحكم ولوحة الدائرة ، لتجنب تسرب تأثير الدائرة ، تحسين السلامة.

5. نظام التجميد والتحكم متقدم وموثوق به ، ضاغط فرنسي مستورد ، مبرد صديق للبيئة

المعايير الفنية:

العنصر: TNH-80 TNH-150 TNH-225 TNH-408 TNH-800 TNH-1000

الأبعاد الداخلية (W * H * D) سم

40 * 50 * 40 50 * 60 * 50 50 * 75 * 60 65 * 85 * 80 80 * 100 * 100 100 * 100 * 100

حجم الكرتون (W * H * D) سم

85 * 140 * 95/95 * 150 * 115/95 * 165 * 115/105 * 175 * 135/145 * 190 * 135/155 * 195 * 150

نطاق درجة الحرارة

أ: 0 + 150 ℃

ب: -20 ～ + 150 ℃

ج: -40 درجة مئوية + 150 درجة مئوية

د: -60 درجة مئوية + 150 درجة مئوية

هـ: -70 درجة مئوية + 150 درجة مئوية

I. الأداء: يشير إلى المبرد بالهواء عند درجة حرارة الغرفة 20 ℃ ، بدون تحميل

1 ، نطاق درجة الحرارة: 0 ℃ ~ 150 ℃

2 ، نطاق الرطوبة: 20 ~ 98٪ ر

3 ، استقرار التحكم:

1) درجة الحرارة: ± 0.5 درجة مئوية

2) الرطوبة: ± 2.5٪ رطوبة نسبية

4 ، توحيد التوزيع:

1) درجة الحرارة: ± 2.0

2) الرطوبة: ± 3.0٪ رطوبة نسبية

5 ، وقت التسخين: من -20 إلى 100 حوالي 45 دقيقة

6 ، وقت التبريد: 20 -20 ℃ حوالي 55 دقيقة

7 ،الطاقة: AC 380V 50 / 60Hz

ثانيًا.الهيكل والمواد

1 ،أبعاد الصندوق الداخلي (W * H * D):500 × 600 × 500 (مم) - 150 لترًا

2 ، حجم الصندوق الخارجي: (العرض * الارتفاع * العمق) 1020 × 1650 × 1030 (مم)

3 ، مادة الصندوق الداخلي: الفولاذ المقاوم للصدأ SUS # 304 سطح المرآة

4 ، مادة الصندوق الخارجي: SUS # 304 صفيحة من الفولاذ المقاوم للصدأ بنمط حبيبات الرمل

5 ، طبقة العزل: رغوة البولي يوريثين الصلبة عالية الكثافة والصوف الزجاجي 24 كيلو

6 ، آلة القدم البراز: تجهيز الجزء السفلي مع 4 عجلات محرك ، 4 أقدام مستوى.

7 ، الباب:

1) باب واحد ، يدك اليسرى تفتح الباب ، المقبض على اليسار ،

2) النافذة 280 × 300 × 35 مم متعددة الجدران عالية الوضوح للتدفئة الكهربائية demist العشب المقوى

3) الصندوق الداخلي مزود بمصباح فلورسنت مستورد بقوة 11 وات

8 ، مروحة سحب: محرك محور بطول 60 وات مع مجموعتين من الدوار من النوع متعدد الأجنحة

9 ، سخان: سخان من الفولاذ المقاوم للصدأ على شكل أنبوب يشع

10 ، ملحقات الفرن: مجموعتان من طبقة قابلة للتعديل مع 2 رفوف من الفولاذ المقاوم للصدأ

11 ، ثقب الاختبار: ثقب ø50mm على يسار جسم الآلة بغطاء من الفولاذ المقاوم للصدأ

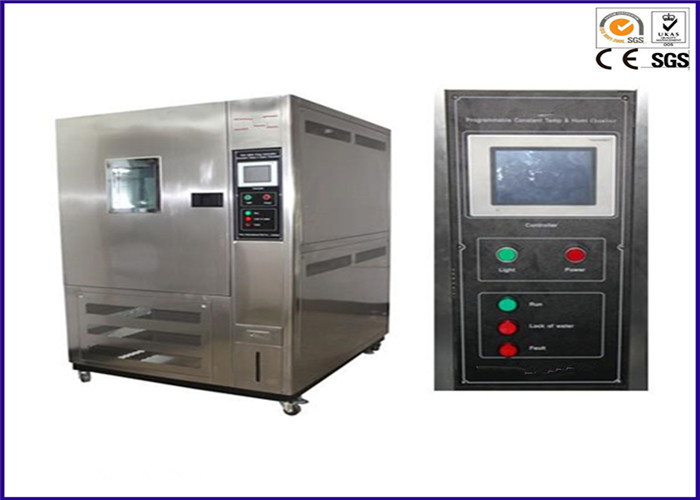

12 ، لوحة التحكم

1) مفتاح مشبك الضغط نوع الإضاءة 2 قطعة

2) تحكم في درجة الحرارة والرطوبة 1 قطعة

3) مفتاح الطاقة 1

13 خزان المياه

1) خزان مياه واحد من الفولاذ المقاوم للصدأ سعة 24 لترًا مبنيًا في المقدمة

2) مجموعة من مضخات الإمداد الأوتوماتيكي ، وإمداد المياه الأوتوماتيكي من خزان المياه للترطيب والبصلة الرطبة

3) جهاز إنذار نقص المياه 1 مجموعة

ثالثا.نظام التبريد

1) كمبروسر تيكومسيه أصلي مستورد من فرنسا موديل CAJ2464-J

2) المبردات الصديقة للبيئة

3) مكثف من نوع الزعانف مع مروحة تبريد

4) مبخر متعدد المراحل يمكنه ضبط سعة التحميل تلقائيًا

5) الملحقات الأخرى: المجفف غير المحول ، فواصل الزيت ، مفتاح حماية الضغط ونافذة بصرية لتدفق المبردات المجمدة

6) الآلة تتبنى التبريد من قسمين

V. نظام التحكم

1 ، وضع التحكم: نظام التحكم في الرطوبة بالثرموستات المتوازن (BTHC) ، التحكم في PID SSR ، بحيث تكون الحرارة والترطيب مساوية لمقدار فقدان الحرارة والرطوبة ، وبالتالي فإن الجهاز يتمتع باستقرار طويل الأمد.

2 ، وحدة التحكم في درجة الحرارة والرطوبة: واجهة اللغة الإنجليزية "TEMI-850" ، تعرض الشاشة البيانات والمعلومات بشكل تفاعلي للتحكم في درجة الحرارة والرطوبة ، والتحكم في نقطة واحدة وقابلة للبرمجة ، وإضاءة خلفية للشاشة قابلة للتعديل.

1) القرار: 0.01 ℃ ، 0.01٪ RH

2) نطاق درجة الحرارة: 0 ℃ ~ +150 ℃

3) نطاق الرطوبة: 10٪ ~ 99.9٪ RH

4) مقطع البرنامج: 10 مجموعات مع 100 مقطع ذاكرة برنامج

5) يمكن لكل جزء أيضًا ضبط درجة الحرارة والرطوبة والوقت ، وإعادة التشغيل 999 مرة

6) يعمل البرنامج بوظيفة الاستعداد والقفز ووظائف الذاكرة

7) يحتوي الجهاز على القيمة المحددة مسبقًا للإجازة ووظائف إيقاف البرنامج

8) ابدأ وتوقف مع مطالبات الموعد والفشل

9) منظار الحرارة: PT-100 2 قطعة

10) تم تجهيز المكونات الرئيسية للنظام بوحدة واجهة للكشف عن السلامة ، عند حدوث عطل غير طبيعي ، تظهر حالات الأعطال على الفور من الشاشة ويتم قطع مصدر الطاقة تلقائيًا.

11) يحتوي الجهاز على عرض وقت تشغيل تراكمي ، متاح لوقت الجهاز ووقت التشغيل للرجوع إليه.

12) يعمل البرنامج كنافذة لمنحنى SV

السادس.أجهزة الحماية الأمنية:

1. صفر عبور الثايرستور وحدة تحكم الطاقة SSR 2 مجموعات

2. مفتاح حرق الهواء المضادة

3. 1 مجموعة من مفتاح حماية المياه

4. مفتاح حماية ضاغط الضغط العالي

5. التبديل حماية ضاغط الزائد

6. تبديل حماية ضاغط التيار الزائد

7. سلك حماية الخط ومحطة غمد

8. جهاز حماية الزائد 16A 3P 1 قطعة

9. جهاز 1P6A الزائد 1 قطعة

10. 1 مجموعة من جهاز حماية نقص المياه

سابعا.بيئة التشغيل: 5 ~ 30 ℃
