مكان المنشأ:
الصين
اسم العلامة التجارية:
YUYANG
إصدار الشهادات:
ISO
رقم الموديل:
YY026

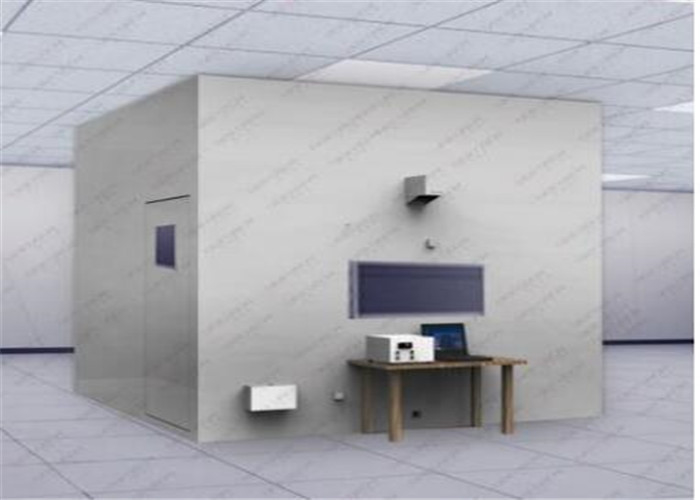

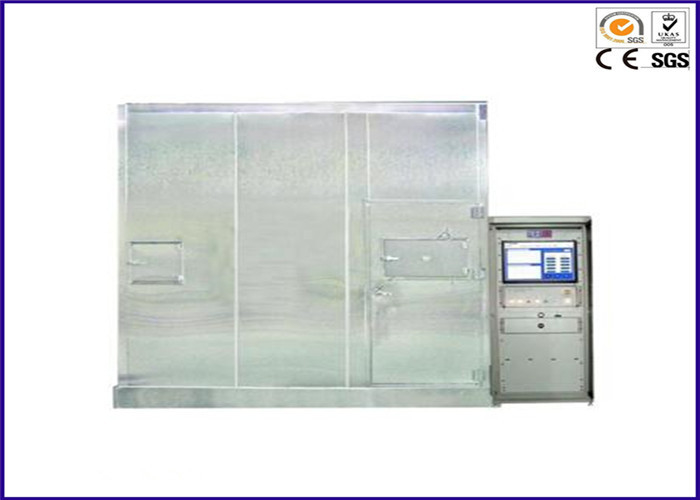

EN 50268 جهاز اختبار كثافة دخان الكابلات من الفولاذ المقاوم للصدأ لكابل الألياف البصرية
مقدمة:
يستخدم IEC61034 ، BS6853 ، EN 50268 جهاز اختبار كثافة دخان الكابلات لاختبار الكابل أو كابل الألياف الضوئية في ظل ظروف الاحتراق المحددة ، أفقيًا ، لمراقبة توليد الدخان أثناء الاحتراق المشتعل.(تتطلب IEC61034 علبة سجائر بحجم 3 م 3 مكعب).
IEC61034 3 IEC61034، BS6853، EN 50268 يلعب اختبار كثافة دخان الكابلات دورًا مهمًا في تحليل حالة دخان الغاز تحت مصدر الضوء القياسي (الإيثانول 90 ± 1٪ ، الميثانول 4 ± 1٪ والماء المقطر 6 ± 1٪).
المعايير:
إيك 61034
بس 6853
GB / T 17651
تحديد:
| لا | اسم العنصر | IEC61034 IEC61034 ، BS6853 ، EN 50268 جهاز اختبار كثافة دخان الكابل |
| 1 | أبعاد الإطار | 3 م (ث) * 3 م (د) * 3 م (ح) |
| 2 | مادة الإطار | الفولاذ المقاوم للصدأ SUS 304 |
| 3 | نافذة محكمة الغلق شفافة | 100 * 100 مم |
| 4 | مؤسسة ثابتة | وحدة تركيبات |
| 5 | قوة مصدر الضوء | DC12V ، 100 واط |
| 6 | زاوية تركيز مصدر الضوء | 48 درجة - 4.5 درجة |
| 7 | كثافة تركيز مصدر الضوء | 1:20 |
| 8 | قطر خلية الصورة | قطر 45 ملم |
| 9 | نوع خلية الصورة | خلية السيلينيوم |
| 10 | تدفق مروحة منفاخ العادم | 7 م 3 / دقيقة ~ 15 م 3 / دقيقة |
| 11 | حجم منفاخ العادم | 246 (عرض) × 220 (عمق) × 205 (ارتفاع) ملم |
| 12 | مواد منفاخ العادم | ستانلس ستيل (مروحة داخلية) |
| 13 | قوة منفاخ العادم | AC220V ، 60 هرتز ، φ1 ، 210 واط |
| 14 | معدل تدفق منفاخ العادم (الحد الأقصى) | 8.0m3 / دقيقة |
سمات:
1. المساحة الداخلية للغرفة هي 3000mm ± 30mm وهي منظمة على شكل حاوية مكعبة بزاوية إطار حديدي ثابتة مناسبة
2. تم تكوينه بباب به نوافذ زجاجية اختبارية وفي كلا وجهي الجانب المقابل توجد نافذة شفافة محكمة الإغلاق (بحد أدنى 100 مم × 100 مم) مع نظام قياس الضوء الأفقي الذي يسمح باختراق الضوء.
3. مصممة لمنع التعرض المباشر لأشعة الشمس والتغيرات المناخية القاسية في الضميمة.
4. توجد الخلية الضوئية ومصدر الضوء في الجزء الأوسط من كلا نافذتي سطح الجدار في الجانب المقابل لتجنب الاتصال الجسدي.
5. تم تركيب مصباح لتوفير الإضاءة العادية.
6. يتم تثبيت نوعين من نظام التصفية التلقائي (Carrusel) لمعايرة نفاذية الضوء تلقائيًا.
7. يتم قياس تقليل الضوء بواسطة الدخان باستخدام الخلية الضوئية.
8. من أجل التحقق وفقًا لذلك من شدة الإشعاع لقياس تغير الضوء عن طريق الانبعاث الذاتي ، فقد تم تصميم المعدات لتلائم أنواعًا مختلفة من المرشحات في مصدر الضوء.
9. نظام دعم للسماح بتركيب منفصل لمصدر الضوء والخلايا الضوئية في الجدار الخارجي.
10. مصدر الضوء هو مصباح هالوجين مع مصباح بلوري نظيف وخيوط تنجستن.
11. متوسط الطاقة: 100W ، متوسط الجهد: DC12v ، متوسط سرعة الضوء: 2000 lm ~ 3000 lm ، ومتوسط درجة حرارة اللون: 2800K ~ 3200K.
12. الخلية الضوئية المستقبلة هي من نوع السيلينيوم أو السيليكون ولها تفاعل طيفي يتوافق مع Photopic Observer (على غرار العين البشرية) من International
13. لجنة الإضاءة (CIE).
14. يتم تركيب نظام تسخين داخل المكعب ليطابق بسرعة درجة الحرارة القياسية (25 درجة مئوية ± 5 درجة مئوية) في الاختبار الأولي.
15. نسعى للحصول على أمان وراحة المختبر من خلال نظام الإشعال التلقائي.
