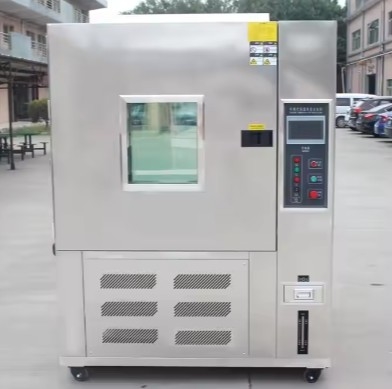

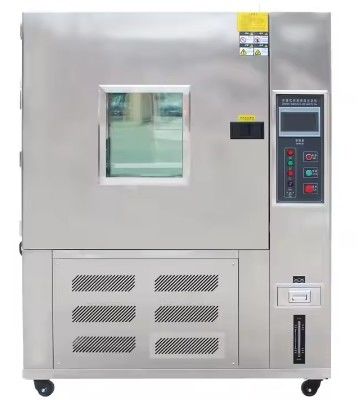

غرفة متعددة الاستخدامات لاختبار درجة حرارة عالية ومنخفضة مع رطوبة ثابتة أو بالتناوب

غرفة متعددة الاستخدامات لاختبار درجات الحرارة العالية والمنخفضة مع الرطوبة الثابتة أو المتغيرة

التطبيق:

هذه الغرفة اختبار درجة الحرارة والرطوبة تستخدم على نطاق واسع في اختبار المواد المختلفة من مقاومة الحرارة، مقاومة البرد، مقاومة الجفاف، والرطوبة.

مناسبة لمراقبة جودة الأجهزة الإلكترونية والأجهزة الكهربائية والأدوات والمواد الغذائية والمركبات والمعادن والمواد الكيميائية ومواد البناء والطيران والفضاء والطب الخ

معيار الاختبار:

GB/T 2423.1,2,34 ((منتجات كهربائية وإلكترونية اختبار إجراءات اختبار البيئة الأساسية)

A: طريقة اختبار درجة حرارة منخفضة B: طريقة اختبار درجة حرارة عالية،اختبار Ca:طريقة اختبار الرطوبة والحرارة المستمرة.Db: طريقة اختبار الرطوبة والحرارة المتناوبة

GB 10586 (الشروط التقنية للاختبار الحراري الرطب)

الخصائص:

1. استيراد جهاز تحكم بشاشة لمسة LED((كوريا TEMI880)) ، وسهلة الاستخدام

2تصميم الأسلوب مثالي، نوع القوس ومستوى الطلاء، مظهر نسيج عالي، استخدام مقبض طائرة، سهلة التشغيل، آمنة وموثوقة.

3. نافذة مراقبة ضخمة،بصيرة واسعة وواضحة.استخدم نافذة ذات طبقة فراغ ثلاثية ومصابيح فلوروسنت من شركة فيليبس توفير الطاقة، الضباب غير الضروري من مساحات الزجاج الأمامي،حافظ على تأثير مراقبة واضح،مراقبة حالة العينة في أي وقت.

4- مشاركة المياه والكهرباء لضمان السلامة، قناة نظام الترطيب منفصلة عن الطاقة والتحكم ولوحة الدوائر

5. نظام التجميد والتحكم متقدم وموثوق بهمستوردة من فرنسا ضاغط

المعلمات التقنية:

البند: TNH-80 TNH-150 TNH-225 TNH-408 TNH-800 TNH-1000

الأبعاد الداخلية ((W*H*D) CM

40*50*40 50*60*50 50*75*60 65*85*80 80*100*100 100*100

نطاق الحرارة

أ:0‬‬+150°C

B: -20+150°C

C: -40+150°C

D:-60+150 درجة مئوية

E:-70 ‬+150°C

I. الأداء: يشير إلى التبريد بالهواء عند درجة حرارة الغرفة 20 درجة مئوية ، بدون حمولة

1,نطاق الحرارة: 0°C150°C

2نطاق الرطوبة: 20 ~ 98٪ RH

3، استقرار التحكم:

1) درجة الحرارة: ± 0.5 °C

4، توحيد التوزيع:

درجة الحرارة: ± 2.0 °C

5وقت التسخين: من -20 °C إلى 100 °C حوالي 45 دقيقة

6، وقت التبريد: من 20 °C -20 °C حوالي 55 دقيقة

7، الطاقة: AC 380V 50/60Hz

البنية والمواد

1، أبعاد الصندوق الداخلي:((مـاذا ؟)500 ×600 ×500 (ملم) ...150لترs

2حجم الصندوق الخارجي: (W*H*D) 1020 × 1650 × 1030 (ملم)

3مواد الصندوق الداخلي: SUS # 304 سطح المرآة الفولاذ المقاوم للصدأ

4مادة الصندوق الخارجي: SUS # 304 صفيحة الفولاذ المقاوم للصدأ من نمط حبة الرمل

5، طبقة العزل: رغوة PU صلبة عالية الكثافة والصوف الزجاجي 24K

6، مقعد قدم الآلة: أدناه مجهزة بأربعة عجلات محرك، أربعة أقدام مستوية.

7الباب:

1) باب واحد، اليد اليسرى فتح الباب، ومقبض على اليسار،

2) النافذة 280 × 300 × 35mm multiwall التدفئة الكهربائية عالية الوضوح

3) الصندوق الداخلي مجهز بمصباح فلوروسنت مستورد بقوة 11 واط

8، مروحة المسح: 60W محرك المحور الطويل مع مجموعتين من الدوار من نوع الأجنحة المتعددة

9، سخان: سخان من الفولاذ المقاوم للصدأ على شكل أنبوب مشع من نوع الزعانف

10، ملحقات الفرن: مجموعتين من طبقة قابلة للتعديل مع 2 رفوف الفولاذ المقاوم للصدأ

11فتحة الاختبار: فتحة ø50mm على اليسار من جسم الجهاز مع غطاء من الفولاذ المقاوم للصدأ

12لوحة التحكم

1) نوع الإضاءة مفتاح القفل الضغط 2 أجهزة

2) جهاز تحكم درجة الحرارة والرطوبة 1 قطعة

نظام التبريد

1) الأصليتيكومسيهضاغطمستوردة من فرنسا، النموذج:CAJ2464-J

2) المبردات الصديقة للبيئة

3) مكثف من نوع الزعانف مع مروحة تبريد

4) التبخر متعددة المراحل أنه يمكن أن تعدل تلقائيًا سعة الحمل

5) المكونات الأخرى: مُجفف محسّن، فاصلات زيت، مفتاح حماية الضغط، نافذة مرئية لتدفق المبرد المجمد

6) تستخدم الآلة ثلاجة قسمين

نظام التحكم

1، وضع التحكم: نظام تحكم الرطوبة الحرارية المتوازنة (BTHC) ، نظام التحكم في PID SSR ، بحيث تكون الحرارة والترطيب متساوية مع كمية فقدان الحرارة والرطوبة ،لذا فإن الآلة لديها استقرار طويل الأجل.

2جهاز التحكم في درجة الحرارة والرطوبة: واجهة "TEMI-850" باللغة الإنجليزية، تظهر الشاشة البيانات والمعلومات بشكل تفاعليإضاءة خلفية قابلة للتعديل على الشاشة.

2) نطاق الحرارة: 0 °C ~ + 150 °C

3) نطاق الرطوبة: 10% ~ 99.9% R.H

4) شريحة البرنامج: 10 مجموعات مع 100 شريحة ذاكرة البرنامج

5) كل جزء يمكن أيضا تعيين درجة الحرارة والرطوبة والوقت، وإعادة تشغيل 999 مرة

6) البرنامج يعمل مع وضع الاستعداد، وظيفة القفز، والوظائف إلى الذاكرة

7) الجهاز لديه القيمة المحددة مسبقا لوظائف التوقف و البرنامج

8) البدء والتوقف مع الموعد والفشل

9) مرشح الحرارة: PT-100 2 قطعة

10) يتم تجهيز المكونات الرئيسية للنظام مع وحدة واجهة كاشف السلامة، عندما يحدث الفشل غير الطبيعي، ظروف خطأ.تظهر على الفور من الشاشة وتقطيع إمدادات الطاقة تلقائيًا.

11) الجهاز لديه عرض وقت تشغيل تراكمي، متاح لوقت الجهاز ووقت تشغيل للمرجع.

12) يتم تشغيل البرنامج باعتباره نافذة منحنى SV

أجهزة الحماية الأمنية:

1. نظام التحكم في طاقة التايريستور الصفري SSR 2 مجموعات

2. مفتاح حرق مضاد للهواء

3. 1 مجموعة من مفاتيح حماية المياه

4مفتاح حماية ضاغط عالي الضغط

5مفتاح حماية الضغط الزائد

6مفتاح حماية الضاغط من التيار الزائد

بيئة التشغيل: 5 ~ 30 °C

حجم العبوة من الخشب المزدوج:(ل)117 سم ×W117 سم ×هـ187سنتيمتر

الوزن الإجمالي: حوالي 300 كجم
