أفقي كبير مقياس النار معدات اختبار بس 476 الجزء 20 لظروف الحريق

بس 476 جزء 20 كبير مقياس النار معدات الاختبار أفقي النار المقاومة تستر

الوضعية:

تم تصميم الفرن لظروف الحريق، مثل تلك الموجودة في السيناريوهات النار نفق الأوروبي. التحميل الرأسي في أي تكوين يصل إلى 250 طن وتحميل أفقي تصل إلى 100 طن ممكن.

الفرن قادر على توفير مقاومة الحريق تصنيف أس 1530.4، بس 476 أجزاء 20-24، إسو 834، إسو 3008، إسو 3009 و أستم E119.

ميزة:

يمكن للفرن اختبار ما يلي:

جدار العينات - 4580 ملليمتر ث x 3640 ملليمتر h س 300 ملليمتر d

عينات أرضية - 4750mm L x 3775 W x 300 T

الأعمدة - 500MM W × 500MM D × 3000MM L

الشعاع - 350 ملليمتر W 350 ملليمتر d x 5000 ملليمتر l

لوحات المركبة - كما هو محدد

T - الحزم - كما هو محدد

عناصر النفق - كما هو محدد.

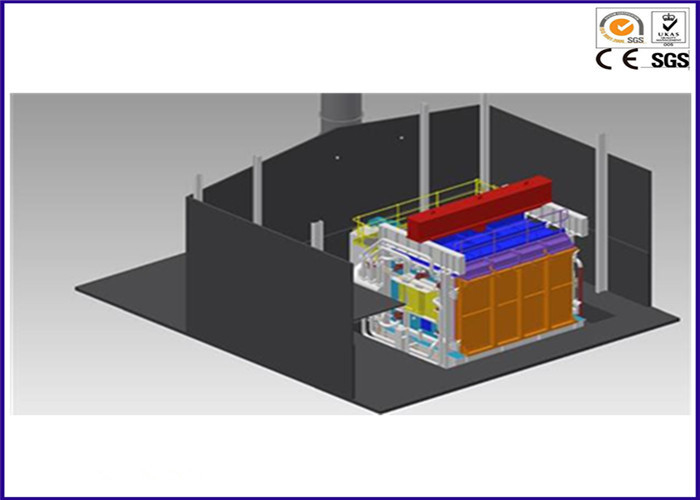

التصميم المفاهيمي للفرن يجري إطلاقه

الفرن قادر على منحنيات الحريق التالية:

ريجكسواترستات، نل (روز)

تعديل هيدروكربون، فر (هم)

هيدروكربون يوروكود 1 (هك)

رابت-زتف (القطار) G

رابت-زتف (سيارة)، G

إسو 834 مبنى سيلولوسيك

المعايير:

بس إن 1363 (1-2)، بس إن 1363 (1-2)، بس إن 1365 (2-4)، بس إن 1366 (1-3)، أستم E 119، أستم E 814، أستم E 1966 و أول 263 و أول 1709 و أول 1479 و أول 2079 و UL10 (بك) و إسو 834 (1 و 5-7 و 9) و إسو 6944 (1-2) و إسو 3008

وصف:

مقاومة الحريق للمادة تشكل جزءا من التجمع هو أداة لا تقدر بثمن في تقييم أداء عناصر البناء التي تعتمد عليها اللوائح.

مواصفات:

فرن اختبار المقاومة للحريق الأفقي هو الجهاز اللازم لتقييم مقاومة الحريق للتجمع البناء الأفقي، العمود، أو الدعم، ويوفر طريقة لقياس قدرة مادة، في اتجاه أفقي، لتحمل التعرض لدرجات حرارة عالية. ويتم ذلك عن طريق تقييم عدد من عناصر الأداء مثل القدرة الحاملة، والقدرة على توفير احترق الحريق والنفاذية الحرارية للمواد والنظم.

1. القدرة على إجراء كل من الحاملة وغير تحمل الحمل الاختبارات على عينات اختبار الأفقي والحزم التي يتم تركيبها في أطر ضبط النفس المخصصة.

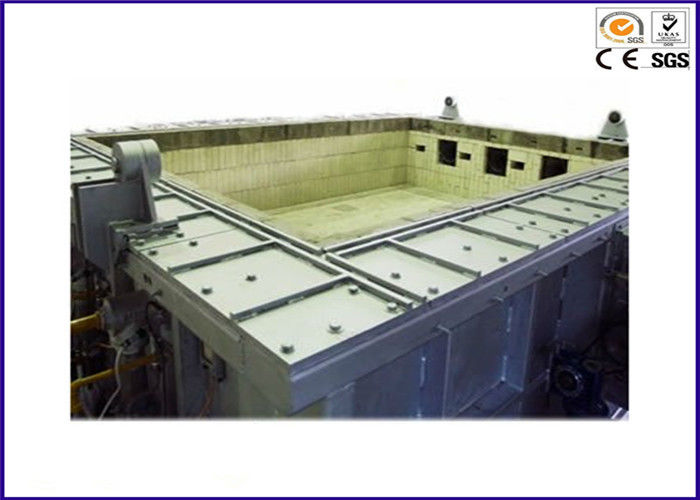

2. البناء متفوقة وآمنة - جدران الفرن تضم بطانة من الطوب النار العازلة، كاستابلز الحرارية والألياف المعدنية متن على وجه الباردة والطوب العزل الحراري الراسية العودة إلى الجدار مع ارتفاع في درجة الحرارة يلقي كتل في الموقع، على الوجه الساخن.

3. سقف قابل للإزالة مبطنة مع الطوب لمحة ومرساة مع الصهر يلقي في الموقع.

4. غلاف الفرن المصنوع من ألواح فولاذية خفيفة معززة بالصلب C- القنوات، I- الحزم وأقسام الصلب لمواجهة التشويه الهيكلي بسبب الحرارة.

5. إطار ضبط النفس العينة المضمونة من قبل ما لا يقل عن 4 مجموعات من المشابك.

6. 4 منافذ عرض مصنوعة من الزجاج الكوارتز مقاومة للحرارة لتمكين المشغل لعرض عينة الاختبار الكامل أثناء اختبار النار.

7. إن باب انزلاقي مصنوع من الألومينا خفيفة الوزن محاط بإطار معزول، تبريد الهواء. هذا سوف يحمي حرارة الفرن عندما لا تكون منافذ العرض قيد الاستخدام.

8. 20 مجموعات من حرارية فوهة مزيج الشعلات (2 مجموعات من 10). تم تصميم كل موقد لاستخدام غاز البترول المسال ولديه وحدة الإشراف على اللهب لضمان أن جميع وحدات الاحتراق تعمل على وضع آمن الفشل في جميع الأوقات. يتم تضمين جميع أنظمة السلامة اللهب اللازمة، والنظم التجريبية المتقطعة، وأجهزة استشعار درجة الحرارة.

9. إن لوحة التحكم في احتراق الفرن مصممة لتعمل على كل من أوضاع التحكم التلقائي واليدوي بالكامل. اشتعال التلقائي من الشعلات من خلال استخدام واحد زر التبديل. هذا يحرق الشعلات على أساس منحنى التدفئة مسبقا، مثل تلك الموصوفة في بس 476 أجزاء 20-24، إن 1363 ومنحنى إيمو الهيدروكربونية. التحكم اليدوي الموقد تمكن الشعلات الفردية ليتم إشعالها في الإرادة.

10. أبعاد منطقة الاختبار: 3000mm (w) x 4000mm (h) x 1000mm (d)
