كبير مقياس عمودي النار معدات الاختبار أستم E119 إسو 834 لمنتجات البناء

الرأسي القابلية للاشتعال تستر / مقياس كبير عمودي النار اختبار المقاومة فرن

الوضعية:

تقييم مقاومة الحريق من منتجات البناء العمودية

المعايير:

بس 476 (20-23) - بس إن 1363 (1-2) - بس إن 1364 (1) - بس إن 1365 (1) بس إن 1366 (1-3) - بس إن 1634-1 - أستم E 119 - أستم E 814 - UL10 (بك) - أول 263 - أول 1709 - UL10 (بك) - أول 1479 - أول 2079 - إسو 834 (1، 4، 8) - إسو 3008 - إسو 3009

الوصف:

خصائص مقاومة الحريق من مادة توفر معلومات لا تقدر بثمن لتقييم سلوك عينة وجمعياتها.

يوفر فرتيكال فير ريسيستانس تيست فرن طريقة لقياس قدرة المنتجات والمواد، في التوجه الرأسي، لتحمل التعرض لدرجات حرارة عالية. الفرن يمكن استخدامها لتقييم مقاومة الحريق من المنتجات مثل الجدران والأبواب ومخمدات والمفاصل، واختام الاختراق. ويتم ذلك عن طريق تقييم عدد من الوظائف بما في ذلك؛ والقدرة على الحمل، واحتواء الحريق والنفاذية الحرارية للجمعيات التي يجري اختبارها.

مواصفات:

ميزات النظام:

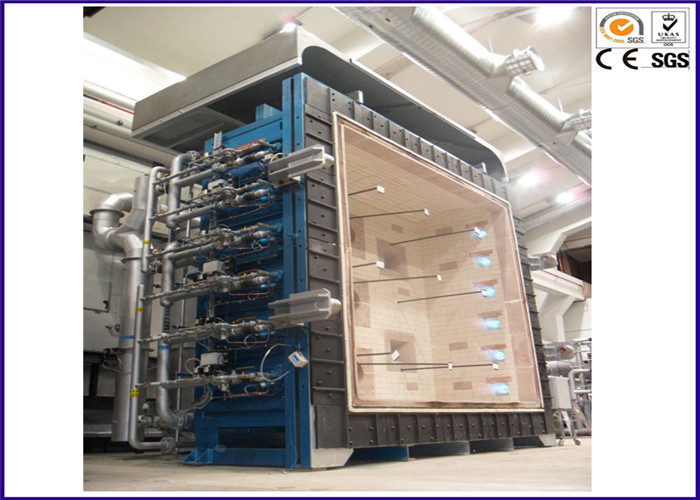

1. فرن مقاومة للحريق اختبار مع غرفة داخلية قياس 3000mm (w) x 3000mm (h) x 1300mm (d)

2. القدرة على إجراء اختبار على عينات الاختبار الرأسي التي شنت على إطارات ضبط النفس المخصصة.

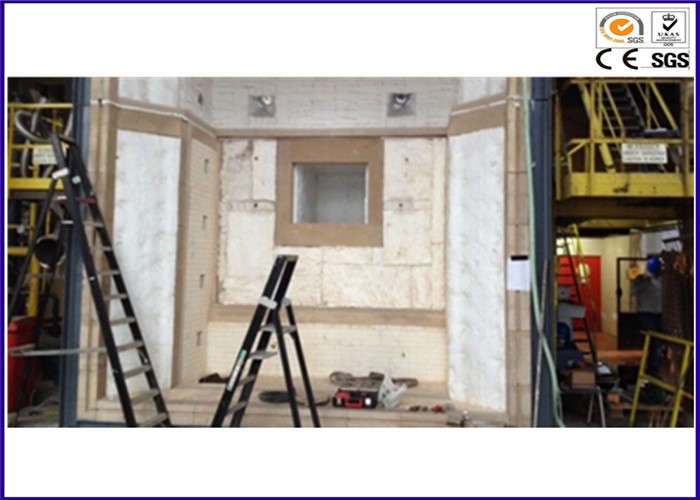

3. بطانة حرارية تتكون من الطوب النار العازلة، كاستابلز الحرارية و لوحات معدنية.

4. سقف مبطنة مع الطوب لمحة و الراسية مع الصهر يلقي في الموقع.

5. غلاف مصنوع من ألواح فولاذية خفيفة معززة بالصلب C- القنوات، I- الحزم وأقسام الصلب لمواجهة التشويه الهيكلي بسبب الحرارة.

6. إطار ضبط العينة مثبت على الواجهة الأمامية للفرن ومضمون بما لا يقل عن 4 مجموعات من المشابك الباب.

7. غلاف من الصلب مصطف مع لوح من الألياف المعدنية على الوجه البارد والطوب العازل للحرارة الراسية إلى الجدار مع ارتفاع في درجة الحرارة يلقي كتل في الموقع، على الوجه الساخن.

8. يتم توفير 4 مجموعات من المنافذ المشاهدة المصنوعة من زجاج الكوارتز المقاوم للحرارة في مواقع استراتيجية على الجدار الجانبي الطويل. وهذا سيمكن المشغل من عرض عينة الاختبار الكامل أثناء اختبار الحريق.

9. إن باب انزلاقي مصنوع من الألومينا خفيفة الوزن محاط بإطار معزول، تبريد الهواء. هذا سوف يحمي حرارة الفرن عندما لا تكون منافذ العرض قيد الاستخدام.

10. 12 مجموعات من الشعلات اللهب مضيئة خاصة. كل وحدة حرق لديها وحدة الاشتعال لضمان أن جميع وحدات الاحتراق تعمل على فشل الوضع الآمن في جميع الأوقات.

11. تم تصميم لوحة التحكم في احتراق الفرن لتعمل على كل من أوضاع التحكم التلقائي واليدوي بالكامل. الاشتعال التلقائي من الشعلات هو من خلال استخدام واحد زر التبديل، وهذا، حرائق حتى الشعلات على أساس منحنى التدفئة مسبقا، كما هو موضح في بس 476 أجزاء 20-24، إن 1363 والمنحنى الهيدروكربونية إيمو. التحكم اليدوي الموقد تمكن الشعلات الفردية ليتم إشعالها في الإرادة.

لب الغاز الصناعية صهر مضيئة الشعلات اللهب الناعمة

في موقف الفرن المستقيم، يتم تثبيت 6 شوائب على كل من الجانب الأيسر والجانب الأيمن من جدار الفرن. تم تصميم كل موقد لاستخدام غاز البترول المسال وجميع أنظمة السلامة اللازمة للهب، ونظم رائدة متقطعة، وأدرجت أجهزة استشعار درجة الحرارة.

رفع إطارات الإطار وضبط النفس لعينات الاختبار

يتم توفير وحدتين من إطارات لتركيب العينات العمودية. البطانة الحرارية مصنوعة من كتل صهر مسبقة الصب، مثبتة على الإطار الفولاذي. هذه الأطر هي الأطر غير الحمل. يتم توفير إطار رفع مخصص منفصل مع خطاف جانبيين لرفع إطار ضبط العينة إلى الفرن. وهذا يسمح بوضع السهل من أطر التقييد الرأسي والأفقي في الفرن.

صهر موصل ربط القناة و العادم المكدس

مدخنة / كومة هي التي شيدت من الفولاذ الطري سميكة 9MM، وصهر مبطنة للأول 6 أمتار. يمتد الكومة إلى حد أدنى 3 أمتار فوق مستوى سقف المصنع أو وفقا لمتطلبات المدونة المحلية.

احتراق منفاخ الهواء إلى فرن الشعلات

نظام الهواء الاحتراق هو قبل-- الأنابيب واختبارها قبل الإرسال.

مجسات درجة الحرارة ومانومتر

يتم تزويد النظام مع 9 نوع K الحرارية ومقياس الحرارة لوحة، مقياس الضغط ومجمع الحرارية المحيطة.

نظام بلك

ويتكون نظام بلك من وحدة المعالجة المركزية سيمنس بلك وسيمنز متوافق عن بعد I / O. برنامج إدارة البيانات مقاومة الحريق هو مكتوب مخصص لقبول وحفظ البيانات التي تم جمعها خلال الاختبارات وتكوينها لتلبية متطلبات التدفئة من بس 476 أجزاء 20-22، إن 1363 والمنحنى إيمو الهيدروكربونية الاختبار. معيار آخر يمكن أيضا منحنيات الوقت درجة الحرارة مبرمجة مسبقا في النظام. وحدة تحكم بلك تتضمن واجهة مشغل مدمجة، وتحتوي على قدرات التسجيل والبرمجة المطلوبة، وتشمل جميع المحركات اللازمة لجميع المحركات في النظام. تم برمجة النظام لتوفير منحنيات التدفئة في الوقت الحقيقي وعرض جميع المعلومات التحكم الفرن على شاشة الكمبيوتر.
