16 CFR1633 مراتب مفتوحة آلة اختبار اللهب ، معدات اختبار الحريق

16 CFR1633 مراتب مفتوحة آلة اختبار اللهب ، معدات اختبار النار

غرض:

يحدد هذا الجزء 1633 متطلبات القابلية للاشتعال التي يجب أن تلبيها جميع مجموعات المراتب قبل البيع أو الدخول في التجارة. الغرض من الماكينة هو تقليل الوفيات والإصابات المرتبطة بحرائق المراتب عن طريق الحد من حجم الحريق الناتج عن مجموعة المراتب خلال اختبار مدته ثلاثون دقيقة.

تُستخدم الماكينة لتقييم تطور الحرائق وإخراج الطاقة في مرتبة أو مجموعة مرتبة عند التعرض لمصدر الإشعال تقريبًا لحرق ملابس الأسرة. 16 CFR Part 1633 هو معيار اتحادي في الولايات المتحدة الأمريكية ويجب أن تفي جميع المراتب والمراتب المصنعة أو المستوردة بهذا المعيار.

اساسي:

16 CFR Part 1633 "Standard for القابلية للاشتعال (اللهب المكشوف) لمجموعات المراتب".

ميزات:

توجد مجموعة المراتب أو المراتب أعلى منصة من الصلب ومتعرضة لحرقين على شكل حرف T بإجمالي حرارة تسخين الموقد تبلغ 27 كيلو وات. يتم تطبيق الموقد الجانبي لمدة 50 ثانية ويتم تطبيق الموقد العلوي لمدة 70 ثانية. ثم يُسمح بإطلاق النار بحرية. يتم جمع غازات الدخان الناتجة خلال الاختبار بواسطة غطاء ونظام العادم من حيث يتم أخذ العينات لتحليل الغاز. يتم قياس معدل إطلاق الحرارة بشكل مستمر. قد لا يتجاوز معدل ذروة إطلاق الحرارة 200 كيلو وات ، وقد لا يتجاوز إجمالي إطلاق الحرارة في الدقائق العشرة الأولى من الاختبار 15 ميغا جول.

طريقة اختبار:

تقيس طريقة الاختبار المنصوص عليها في الفقرة 1633.7 القابلية للاشتعال (خصائص استجابة اختبار الحرائق) لعينة المراتب عن طريق تعريض العينة لمصدر اشتعال ملتهب محدد والسماح لها بالحرق بحرية في ظروف بيئية جيدة التهوية يتم التحكم فيها. يجب أن يكون مصدر الإشعال المشتعل زوجًا من مواقد البروبان. هذه الشعلات تفرض تدفقات مختلفة لأوقات مختلفة على الجزء العلوي وجانب العينة. أثناء هذا التعرض وبعده ، يجب إجراء قياسات لمعدل إطلاق الحرارة المعتمد على الوقت من العينة ، وتحديد كمية الطاقة الناتجة عن الحريق. يجب قياس معدل إطلاق الحرارة عن طريق قياس استهلاك الأكسجين

متطلبات تقنية:

يجب ألا يتجاوز معدل إطلاق الحرارة 200 كيلووات ('' kW '') في أي وقت خلال اختبار 30 دقيقة ؛

يجب ألا يتجاوز إطلاق الحرارة الكلي 15 ميغا جول ('' MJ '') خلال الدقائق العشرة الأولى من الاختبار.

المؤشرات الرئيسية:

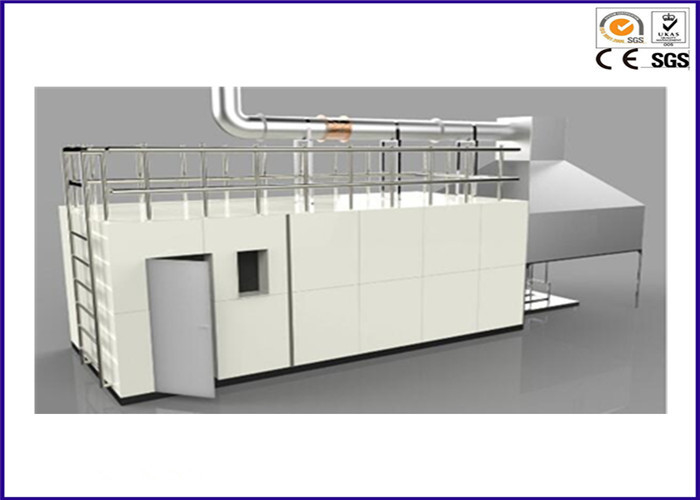

تتضمن آلة الاختبار غرفة الاختبار وغرفة التحكم وقناة العادم وغطاء تجميع دخان العادم ونظام الحصول على البيانات وما إلى ذلك.

1. غرفة الاحتراق (غرفة الاختبار ، العملاء يبنونها بأنفسهم) وغطاء تجميع الغاز: الحجم 3048 * 3658 * 2438 مم (الطول × العرض × الارتفاع).

2. محلل الأوكسجين المحلي:

الإخراج: 4-20ma ، طريقتين تتابع التنبيه

نطاق القياس: 0 ~ 25 ٪ VOL ، الدقة: 0.5FS ؛

امدادات الطاقة: 220VAC

زمن الاستجابة: 3 ثانية

الدقة: ± 1٪ F • S

3. الشعلات على شكل حرف T:

1) موقد السطح العلوي ، يجب أن يكون رأس T الموقد العلوي (الموقد الأفقي) بطول 305 ± 2 مم مع وجود سدادات محكمة الغلق في كل طرف. يجب أن يحتوي كل جانب من جوانب T على 17 حفرة موزعة بالتساوي على طول 135 مم (متباعدة بين 8.5 مم و 0.1 مم). تبدأ الثقوب الموجودة على كل جانب بـ 8.5 مم من خط الوسط لرأس الموقد. يجب حفر الثقوب بحفر # 56 ويبلغ قطرها من 1.17 مم إلى 1.22 مم. يجب أن تكون الفتحات مدببة 5 ° خارج مستوى الشكل. هذا يوسع عرض الملف بتدفق الحرارة المفروض على سطح عينة الاختبار.

2) الموقد السطحي الجانبي ، يصنع رأس T الموقد للسطح الجانبي (الموقد العمودي) على غرار الموقد السطحي العلوي ، باستثناء أن يبلغ طوله الإجمالي 254 ± 2 مم. يجب أن يحتوي كل جانب من جوانب رأس الموقد على 14 حفرة متباعدة بالتساوي على طول 110 مم (متباعدة بين 8.5 مم و 0.1 مم). يجب حفر الثقوب بحفر # 56 ويبلغ قطرها من 1.17 مم إلى 1.22 مم. يجب أن تكون الفتحات مدببة 5 ° خارج مستوى الشكل.

4. مسند المواقد ، يتكون من طوق مثبت بمسمار مثبت على أنبوب مدخل رأس الموقد ، يجب أن يحمل قضيبًا من الصلب غير القابل للصدأ قطره 3 مم ويبلغ قطره 12.7 مم و 51 مم بسمك (2 - 2.5 مم) (0.5 في 2 في بواسطة (0.08 - 0.10) في سميكة) وسادة الفولاذ المقاوم للصدأ الملحومة في نهايتها مع وجهها (والمحور الطويل) موازية لرئيس T الموقد.

5. نظام امدادات الغاز:

غاز الاحتراق: البروبان 46.5 ± 0.5 MJ / كجم

دقة تدفق الغاز: l 0.1l / min (عندما يكون التدفق 12.9l / min) ≤ 0.05L / min (عندما يكون التدفق 6.6 L / min).

المعدل: الموقد العلوي 12.9 ± 0.1 لتر / دقيقة ، الموقد الجانبي 6.6 ± 0.05 لتر / دقيقة

6. يمكن لنظام جمع بيانات التسجيل جمع تركيز الأكسجين ، تركيز أول أكسيد الكربون ، درجة الحرارة ، كثافة الدخان ، معدل إطلاق الحرارة ، معدل فقد الكتلة ، إلخ.

7. مروحة: 2.2KW

8. امدادات الطاقة: AC 380V 50HZ
