مخروط المسعر الحرارة الإصدار معدل القابلية للاشتعال اختبار المعدات مع إسو 5660 غب / T 16172

إسو 5660 غب / T 16172 مخروط المسعر الحرارة الإصدار معدل القابلية للاشتعال اختبار المعدات

وصف:

مخروط المسعر هو أهم مقياس مقاعد البدلاء الصك في مجال اختبار النار.

الإفراج الحراري هو القياس الرئيسي المطلوب لتقييم تطوير الحريق من المواد والمنتجات. تقليديا كان من الصعب جدا قياس واختبار على نطاق كامل في الآونة الأخيرة من البنود (مثل الأثاث) كان ممكنا عن طريق حرق هذه المواد وقياس الحرارة المتطورة باستخدام تقنية تسمى الأكسجين نضوب كالوريمتري.

وقد تم إنتاج المسعر المخروطية لتلبية جميع المعايير القائمة (بما في ذلك إسو 5660، أستم E1354، أستم E1474، أستم E1740، أستم F1550، أستم D6113، كان أولك 135 و بس 476 الجزء 15) ويمكن أيضا أن يتم شراؤها في شكل وحدات بحيث تلك المختبرات ذات المصالح الخاصة مثل تحرير الحرارة وفقدان الكتلة وإنتاج الدخان، وما إلى ذلك يمكن شراء الأجزاء التي يحتاجونها في وقت لاحق وإضافة المزيد من الأجهزة في نفس الخزائن من أجل استكمال صك مواصفات كاملة. هذا هو مجرد واحدة من مزايا مخروط المسعر.

الوضعية:

تيار المنتج الاحتراق من خلال تركيز الأكسجين من استهلاك الأكسجين وحساب معدل إطلاق الحرارة، ومعدل إطلاق الحرارة من المواد هي أيضا خصائص المواد من منتجات الاحتراق من الموقد الاحتراق من أهم المعلمات، وقياس أكثر دقة المواد أثناء الاحتراق ومعدل إطلاق الحرارة، للتنبؤ الوقاية من الحرائق ومعالجة الحرائق هو في غاية الأهمية.

المعايير:

إسو 5660: اختبارات رد الفعل إلى النار - إطلاق الحرارة، وإنتاج الدخان ومعدل فقدان الكتلة.

أستم E1354: طريقة الاختبار القياسية للحرارة والدخان المرئي الإفراج عن أسعار المواد والمنتجات باستخدام استهلاك الأكسجين المسعر.

بس 476: الجزء 15: اختبارات الحريق على مواد البناء والهياكل .. الجزء 15: طريقة قياس معدل إطلاق الحرارة للمنتجات.

غب / T 16172-2007: طريقة اختبار لمعدل إطلاق الحرارة من مواد البناء

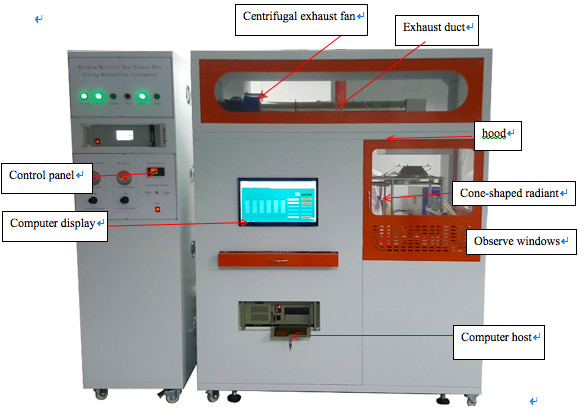

تخصيص:

1. المخروط على شكل سخان كهربائي مشع، وهو قادر على التدفئة 5KW السلطة، وشدة الإشعاع: 100KW / M2، ومجهزة ثلاثة المزدوجات الحرارية لقياس درجة الحرارة.

2. الدرع الإشعاعي، الذي ليس الماء المبرد، ويتكون من الفولاذ المقاوم للصدأ، مع سمك إجمالي لا يتجاوز 12MM.

3. التحكم في الإشعاع، يجب أن يتم ضبط النظام بشكل صحيح بحيث يحافظ على متوسط ​​درجة الحرارة من المزدوجات الحرارية سخان على مستوى مسبقا إلى داخل ± 10 ℃.

4. وزن الجهاز، الذي يجب أن يكون دقة 0.1g، مع مجموعة من 0 ~ 2000g.

5. حامل العينة، الذي يكون على شكل عموم مربع مع فتح (106 ± 1) مم * (106 ± 1) مم في الجزء العلوي، وعمق (25 ± 1) مم. يصنع الحامل من الفولاذ المقاوم للصدأ بسماكة (2.4 ± 0.15) مم.

6 - يجب أن يتم تركيب إطار التكسير من الفولاذ المقاوم للصدأ بسمك (1،1 ± 0،1) مم، على شكل صندوق ذو أبعاد داخلية لكل جانب (111 ± 1) مم وارتفاع (54 ± 1) مم. يكون فتح فتحة العينة (94.0 ± 0.5) مم * (94.0 ± 0.5) مم.

7. نظام غاز العادم، الذي يتكون من مروحة العادم الطرد المركزي، غطاء محرك السيارة، وقنوات المدخول والعادم للمروحة.

8. جهاز أخذ العينات الغاز، ويشمل مضخة، فلتر لمنع دخول السخام، فخ الباردة لإزالة معظم الرطوبة، ونظام تمرير تمرير لتحويل كل تدفق إلا أن المطلوب لتحليل الغاز، مزيد من فخ الرطوبة .

.9 يجب أن يكون توقيت الإشعال قادرا على تسجيل الوقت المنقضي إلى أقرب ثانية ويجب أن يكون دقيقا خلال 1 ثانية خلال ساعة واحدة.

10. قياس الأوكسجين:

10.1 قياس مدى: 0-25٪

10.2، إشارة الإخراج: 4-20ma؛

10.3، زمن الاستجابة: ≤2S؛

10.4 درجة الحرارة المحيطة: 0-45 ℃؛

10.5 الرطوبة النسبية: <90٪ (دون تكاثف)؛

10.6، الخطي: <± 0.1٪ O2؛

10.7 صفر الانجراف: 0.05٪ O2 (أسبوع واحد).

10.8 التكرار: <± 0.02٪ O2؛

11. البصرية كثافة الدخان محلل، تتكون من مصدر الضوء، عدسة، عنصر الكهروضوئية.

12. جمع البيانات وتحليل النظام، وجمع وتسجيل تركيز الأكسجين، ودرجة الحرارة، ومعدل إطلاق الحرارة، ثيريموكوبلز، الحرارة الدخان أنابيب تدفق الهواء سرعة، عينة وقت الإشعال و إطفاء الوقت، واستهلاك الأكسجين الكلي، كتلة تفقد معدل، وإطلاق الحرارة الكلي وثاني أكسيد الكربون منحنيات ولدت وأول أكسيد الكربون ولدت المنحنيات، وجميع منحنيات الإجراء والبيانات في الوقت الحقيقي، ويمكن طباعتها وحفظها.

13. نظام عملية الدخان، يعتمد نظام العادم قوية، وقد تم تجهيز المعدات مع مروحة قوية؛ بعد الانتهاء من الاختبار، بدء مشروع مروحة لاستنفاد الغاز النفايات، هل تركيز تنقية العلاج، من أجل تلبية المعيار.

14. غرفة التحكم البعد: L700 * W600 * H1920mm

اختبار غرفة البعد: L1680 * W700 * H2410mm

15. امدادات الطاقة: أس 380V 50HZ مجموع الطاقة: 6KW.
