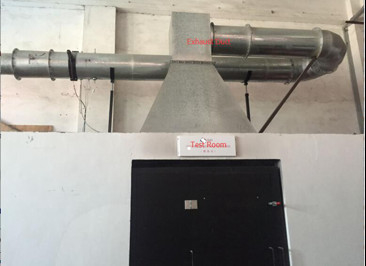

غب / T 20284، إن ISO13823 مواد البناء حرق واحد البند النار غرفة الاختبار

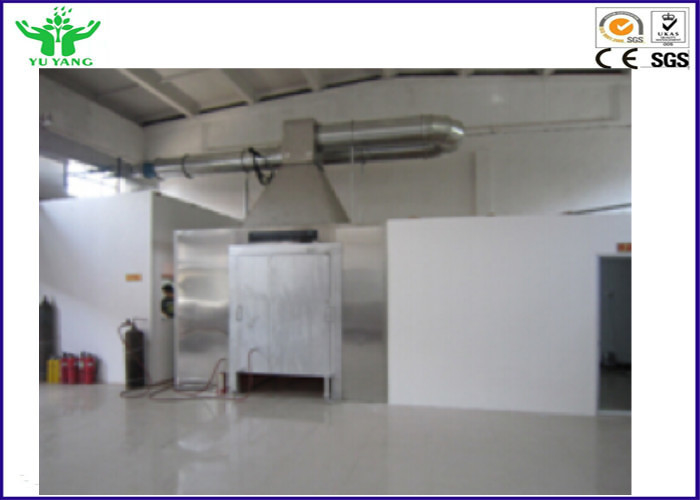

غب / T 20284، إن ISO13823 مواد البناء حرق واحد البند النار معدات الاختبار


وصف:

يتم استخدام جهاز اختبار المواد المحترقة (سبي) لتحديد أداء مواد البناء (باستثناء مواد الأرضيات) في ظل حالة حرارة حرارية واحدة.

يتم وضع العينة على عربة متحركة تحت نظام العادم، ورد فعل الاحتراق من العينة مرئية تلقائيا. يتم تقييم الخواص الميكانيكية من خلال حساب معدل إطلاق الحرارة (هر) ومعدل إطلاق الدخان (سر)، في حين يتم تقييم الخواص الفيزيائية الأخرى من خلال الملاحظة البصرية.

مؤشر معدل نمو الحرائق في الهيئة العامة للتنفيذ (فيغرا) هو عامل القياس الأكثر تمثيلا. بالإضافة إلى ذلك، عوامل القياس التمثيلية هي استهلاك الأوكسجين، كو، توليد ثاني أكسيد الكربون ومؤشر معدل نمو الدخان (سموغرا). أقصى معدل إطلاق الحرارة يمكن أن تصل إلى 1MW.

الأنظمة:

1. نظام الإشعال

10kV شرارة الاشتعال، ومجهزة مع جهاز وقف إطلاق النار السلامة. يتم وضع الشاعل تلقائيا بواسطة ذراع متصل بآلية الإغلاق

المستوردة تدفق متر كتلة تسيطر تدفق المدخلات.

مع لهب جهاز إنذار التلقائي، آمنة وموثوق بها.

2. الغاز نظام أخذ العينات ، ط نكلودينغ تصفية الجسيمات، فخ الباردة، مضخة الشفط، تجفيف اسطوانة، تحكم تدفق

3. نظام القياس

باراماجنيتيك محلل، O2 قياس مدى 0-25٪، الانحراف الخطي <1٪.

الأشعة تحت الحمراء محلل CO2. قياس مدى: 0-2 / 10٪، الانحراف الخطي: <± 1٪.

قياس كثافة الدخان بواسطة نظام الليزر.

نظام التحكم في الكمبيوتر

جزءا لا يتجزأ من 10.2 "شاشة تعمل باللمس

4. إعداد المعلمة التحكم وعرض؛ حالة الاختبار وعرض خطأ، الاستعلام.

5 - الحصول على البيانات وحفظها؛ رصد الشاشة، في الوقت الحقيقي منحنى درجة الحرارة، في الوقت الحقيقي عرض CO2 / O2 منحنى البيانات، والمنحنى التاريخي واستعلام البيانات.

6. تصدير البيانات أوسب. منحنى التاريخ واستعلام البيانات، والطباعة.

7. يمكن التحكم بشكل مستقل في الجهاز لإكمال الاختبار.

8. هناك إنذار مسموعة والتنبيه حادث عرض وظيفة.

9. مربع التحكم مع منفذ أوسب / RS232 التسلسلي، يمكن أن يكون سطح المكتب الخارجي / الكمبيوتر المحمول عملية التحكم.

10. برمجة (بلك) نظام التحكم

· الإشعال التلقائي، اشتعال حماية الكشف عن فشل.

· التحكم الآلي وعرض تدفق الغاز البروبان.

· بلك + العاكس لتنفيذ التحكم الآلي وعرض تدفق غاز العادم.

· القياس التلقائي وحساب احتراق المواد: معدل إطلاق الحرارة (هر)، ومؤشر نمو الدخان (سير)، واستهلاك الأوكسجين (O2)، وتوليد CO2.

المعايير:

غب / T 20284-2006 منتجات البناء - حرق واحد البند

بس إن 13823 رد فعل لاختبارات الحريق لمنتجات البناء - بناء المنتجات باستثناء الأرضيات المعرضة للهجوم الحراري من عنصر واحد حرق

أخذ العينات الغاز

مبدأ التحكم

الغاز مجلس الوزراء التحكم
