مختبر UL723 أستم E84 مواد البناء سطح حرق الخصائص معدات الاختبار
الوضعية:
وتطبق هذه الطريقة لتحديد خصائص حرق سطح مواد البناء ومعدل انتشار اللهب من الأسطح المكشوفة مثل الجدران والسقوف (بما في ذلك اللدائن الصلبة)، وفي الوقت نفسه قياس كثافة الدخان.
وتنطبق طريقة الاختبار هذه على السطح المكشوف الذي يشمل السقف أو الجدران، شريطة أن تكون المواد أو التجميع كله، بجودة هيكلية خاصة به أو الجانب الذي يتم اختباره واستخدامه قادر على دعم نفسه في موضعه أو دعمه خلال فترة الاختبار. يتم استخدام الطريقة لتحديد سلوك حرق المقابلة من المواد من خلال مراقبة انتشار اللهب على طول عينة الاختبار. يتم إعداد التقارير عن انتشار اللهب وكثافة الدخان المتقدمة وليس بالضرورة علاقة بين القياسات اثنين.
اساسي:
أستم E84: طريقة الاختبار القياسية لخصائص حرق سطح مواد البناء
UL723: اختبار خصائص حرق سطح مواد البناء
المعلمات:
1. السلطة: AC380V ± 10٪
2. ماكس الطاقة: 5kw

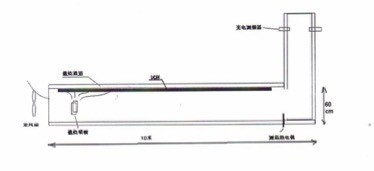

3. اختبار نفق الفرن: طول 7.62M، نهاية مفتوحة المقطع العرضي 0.45M * 0.3M، فيريبريك ماكس درجة الحرارة 2500 ℃
4. غرفة الاختبار مصنوع من 16 نوافذ المراقبة متساوية القياس، ونافذة مراقبة الحريق واحدة، وهو طبقة مزدوجة ارتفاع في درجة الحرارة زجاج الكوارتز، SUS304 إطار من الفولاذ المقاوم للصدأ.
5. اعتماد هيكل ختم المياه، يتم تقسيم الجانبين من لوحة غطاء العينة في الخزان أثناء الاختبار، من أجل ختم الأداء هو أفضل.
6. مدخل الهواء هو مصراع قابل للتعديل، والتي يمكن التحكم في تدفق الهواء داخل الفرن بشكل أكثر دقة.
7. الحرارية: k-- نوع، 3mm القطر، 3 مجموعات، أوميغا الولايات المتحدة الأمريكية المستوردة، عالية الدقة، الخدمة الطويلة في الحياة، قياس مدى: ≤1300 & # 8451.
8. منفذ العادم: وهو من المستطيل إلى جولة، قطر 406mm
9. كثافة قياس الدخان: تثبيت الموقف هو مسافة نفق الفرن 4.9 ~ 12.2M.
10. الغاز الموقد التثبيت: الموقد يجب متباعدة 305 ملليمتر من نهاية النار من غرفة الاختبار، و 190 ملليمتر تحت سطح عينة الاختبار.
11. مصدر الضوء: اثنين من الشعلات الغاز، حول فوهة مسافة 203mm، انتاج الطاقة 5.3Mj / دقيقة.
12. نظام الإشعال: الجهد العالي الإشعال الإلكترونية.
13 - المواد المكونة والوظيفة:
①. اختبار حجم الفرن: L9456 * W1067 * H1400، لا تشمل المداخن.
②. فرن قاعدة من 100 * 50 قناة الصلب الملحومة معا، سطح رذاذ العلاج
③. المداخن: طبقة مزدوجة المداخن، مركز مليئة الأسبستوس ارتفاع في درجة الحرارة، الطبقة الداخلية SUS304 الفولاذ المقاوم للصدأ لوحة، الطبقة الخارجية المجلفن ورقة مع T1.2
④. عينة لوحة: الكالسيوم سيليكات الأسمنت متنها، مقاومة درجات الحرارة العالية إلى 1300 ℃
⑤. عينة تغطية: T2.0 SUS304 الفولاذ المقاوم للصدأ
⑥. مربع التحكم: يعتمد T1.2 لوحة الباردة، يتم تشكيل آلة نك آلة، شكل قوس جميلة، والسطح هو الطلاء الأبيض.
14 - نظام التحكم في تدفق الغاز والغاز:
①. الغاز: الغاز (نقاء 99٪)، بنفسك.
②. نظام مراقبة الغاز، ويشمل تدفق متر، u نوع قياس الضغط، قياس الضغط، صمام تنظيم الضغط.
③. تدفق متر: العلامة التجارية المحلية، مجموعة 2 ~ 20L / دقيقة، دقة 2٪.
④. u نوع قياس الضغط: الأصلي من الولايات المتحدة الأمريكية، عمود المياه 0 ~ 36 بوصة، تحليل درجة 0.1 بوصة.
⑤. ضغط مقياس: 0 ~ 200Kpa (0 ~ 30psi)، قرار 5Kpa.
⑥. صمام تنظيم الضغط: 0 ~ 10kg / دقيقة قابل للتعديل بشكل مستمر.
15. نظام قياس كثافة الدخان:
①. مصدر الضوء: المستوردة الكوارتز مصباح الهالوجين.
②. الطاقة الاسمية: 100W.
③. الجهد الاسمي: 12V.
④. الاسمي ضوء عودة المبلغ: 2000 ~ 3000lm.
⑤. جهاز الاستقبال: تستجيب الاستجابة الطيفية لمقياس الضوء من مفوض الإضاءة الدولي (سيي).
⑥. التثبيت: تثبيت في نهاية واحدة من الأنابيب مع طول 150، الطرف الآخر هو نافذة الغبار، الجدار الداخلي من الأنابيب هو أسود لامع ومكافحة-- انعكاس.
⑦. نفاذية الضوء 0٪ يعني عدم تمرير الضوء، 100٪ يعني دون الظل، كل تمر.
ميزات:
1. ويستند قياس سرعة انتشار اللهب على وقت اللهب من خلال نافذة لتقدير بعد عينة مضاءة، والحصول على لهب منحنى سرعة الانتشار، والتي الأسلوب هو رسم المسافة والوقت انتشار اللهب من خلال النافذة. يجب معايرة المعدات أولا عند إجراء الاختبار، ومن ثم القيام اثنين من الاختبارات الأولية. أول اختبار تمهيدي هو الكشف عن عينة البلوط الأحمر، تعيين اصطناعيا انتشار لهب وتوليد الدخان 100 (هذا الأسلوب أيضا يقيس توليد الدخان المواد). الاختبار الأولي الثاني هو الكشف عن عينة الاسمنت الأسبستوس، تعيين قيمتين أعلاه كما 0. ثم تحديد عينة الدخان واللهب انتشار سرعة منحنى، وحساب مؤشر انتشار فلام (فسي)، والطريقة هي: إذا كانت هذه المساحة الإجمالية أقل من أو يساوي إلى 29.7m · دقيقة، وهذا هو فسي = 0.515AT؛ إذا كانت المساحة الإجمالية أكبر من 29.7m · دقيقة، وهذا هو فسي = 4900 / (195-أت).
2. معدل انتشار اللهب من مختلف الأخشاب غير المجهزة هو 60 إلى 230، ويقاس الدخان ولدت أيضا أثناء الاحتراق، ويتم تقسيم رتبتها في نفس النطاق.
3. قيمة فسي للمواد التي تم قياسها مع طريقة النفق هي بين 0 و 200، كلما كانت قيمة فسي أقل، كلما كانت مخاطر الحريق أقل. المباني العالية والممر، يجب استخدام 25 <المادية المادية، 25 <فسي <100 المواد فقط يمكن استخدامها لمتطلبات الحريق غير صارمة للغاية، في حين فسي> 100 المواد لا تفي بمتطلبات مثبطات اللهب.
4. الفئة A هي 0-25، الفئة B هي 26-75، الفئة C هي 76-200، العينة التي تدخن فهرس أقل من 450and لهب معدل انتشار منحنى، ثم حساب مؤشر انتشار اللهب (فسي) للعينة، هو: إذا كانت هذه المساحة الإجمالية أقل من أو تساوي 29.7m · دقيقة، وهذا هو فسي = 0.515AT؛ إذا كانت المساحة الإجمالية أكبر من 29.7m · دقيقة، وهذا هو فسي = 4900 / (195-أت).
إجراء:
1. ستة قطع عينات، وضعت تحت 12 ملليمتر سميكة سيليكات الكالسيوم الاسمنت.
2. مراقبة البيانات:
أ. قياس الوقت على اللهب وصل في كل نقطة مراقبة
B. قياس مسافة انتشار اللهب على أول 1.5 دقيقة
C. قياس المسافة انتشار اللهب خلال كل اختبار (10 دقيقة)
D. قياس انتشار اللهب كحد أقصى المسافة والوقت
3. طريقة الحكم:
| تصنيف | انتشار اللهب في 1.5 دقيقة (مم) | انتشار اللهب النهائي (مم) |
| الفئة 1 | 165 (+25) | 165 (+25) |
| الصف 2 | 215 (+25) | 455 (+25) |
| الفئة 3 | 265 (+25) | 710 (+25) |
| الفئة 4 | تجاوز حدود الفئة 3 |
بس الدرجة 1 القاضي القياسية:
①. خلال ستة عينات من جهاز كمبيوتر شخصى، يجب ألا تتجاوز العينة التي "أكبر قيمة لانتشار اللهب 1.5 دقيقة" و "قيمة انتشار اللهب الأخير" الحد الأقصى المسموح به (أي مجموع القيمة الداخلية والخارجية)
②. و "قيمة انتشار اللهب 1.5 دقيقة" و "آخر قيمة انتشار اللهب" من خمسة عينات أخرى جهاز كمبيوتر شخصى يجب أن لا تتجاوز القيمة القياسية (وهذا هو القيمة الخارجية)
الجزء 6: انتشار الحريق
①. طريقة الاختبار: قياس درجة الحرارة تغيير (التدفئة) بواسطة استشعار الحرارية من خلال ختم الفضاء عند حرق العينة.
②. مراقبة البيانات: يتم قياس درجة الحرارة كل 30 ثانية في غضون 0-3 دقائق الاشتعال. يتم قياس درجة الحرارة كل 1 دقيقة في غضون 4-10 دقائق الاشتعال. يتم قياس درجة الحرارة كل 2 دقيقة في غضون 12-20 دقيقة الاشتعال، وقياس فقط 3 مرات.
③. طريقة الحكم:
S1 = S2 = S3 =
S = S1 + S2 + S3
t ----- الوقت، في دقائق، 0 عند الاشتعال
- درجة حرارة العينة، في ℃، في الوقت t
--- درجة الحرارة القياسية، في ℃، في الوقت t
بس فئة 0 حكم معيار: الفئة 1 المواد مجموع مؤشر S ليست أكثر من 12؛ فإن المؤشر الفرعي الأول ليس أكثر من 6، والذي يمكن تحديده على أنه الفئة 0.
الظروف البيئية:
1. مستوى الأرض، جيد التهوية، غير قابلة للاشتعال، المتفجرة، الغازات المسببة للتآكل والغبار.
2. لا يوجد مصدر قوي للإشعاع الكهرومغناطيسي في مكان قريب.
3. ترك مساحة كافية حول المعدات للصيانة.
4. درجة الحرارة: 5 ℃ ~ 30 ℃.
5. الضغط: 86 ~ 106kpa.
6. AC3800V / 50HZ.
7. تذبذب مدى: 380V ± 10٪.
8. تردد تذبذب يسمح نطاق: 50Hz ± 1٪.
9. المستخدم مطلوب لتكوين الجهاز مع القدرة المناسبة من مفاتيح الهواء والطاقة في موقع التثبيت، ويجب أن المعدات بشكل مستقل وحصري استخدام هذا التبديل.
10. إذا كان الجهاز لا يعمل، وينبغي الحفاظ على درجة الحرارة المحيطة في غضون 0 ~ 45 ℃
