ASTM E1317 لوحة الإشعاع الإلكترونية IMO لهب انتشار معدات اختبار ISO 5658-2

ASTM E1317 لوحة الإشعاع الإلكترونية IMO لهب انتشار معدات اختبار ISO 5658-2

أولا مقدمة المنتج:

تم تطوير واختبار امتداد الشعلة على أساس معيار ISO5658-2 ، مع تلبية متطلبات قانون IMO FTP Code a. 653 (16) و ASTM E 1317. لتحديد أداء انتشار اللهب المستعرض لمنتجات البناء ، يمكن استخدام سرعة انتشار اللهب / سرعة انتشار اللهب لتقييم أداء المواد المثبطة للهب.

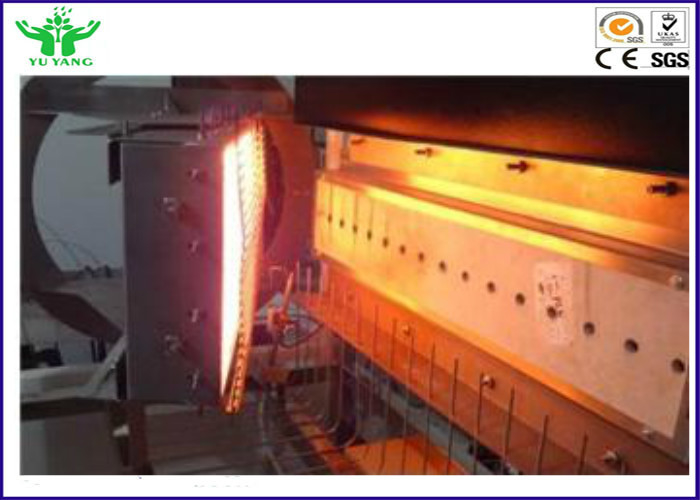

المعدات من خلال لوحة الإشعاع الحراري الإشعاع الغاز ، باستخدام الحرارة الإشعاع مقياس الإشعاع متر تدفق مستوردة ، مضاءة عن طريق خلط عينة الموقد الغازي لاختبار المواد في حالة حرارة الإشعاع معينة من الاحتراق ؛ تتعرض العينة إلى المنطقة التي يتم فيها معايرة تدفق الإشعاع بشكل واضح ، وقياس وقت الإشعال ، وانتشار اللهب ، ووقت الانقراض النهائي. يتم وضع عينة الاختبار في وضع رأسي ، لوحة إشعاعية متجاورة ، التعرض للمجالات ذات المعايرة الواضحة للدفق الإشعاعي. إن لهب الاشتعال قريب من عينة الاختبار ، ولكنه لا يتصل بعينة الاختبار ، فالنهاية الساخنة للعينة تشتعل بواسطة غاز تبخر على السطح ، بعد الاشتعال ، يسجل تطور اللهب للأمام ، ويسجل الوقت الذي يتم فيه حرق اللهب للأمام على سطح العينة لكل مسافة معايرة.ثم تشمل مواد الاختبار حرارة الاشتعال ، حرارة الاحتراق المتواصلة ، معدل التدفق ، متوسط ​​حرارة الاحتراق المستمر ، إجمالي كمية إطلاق الحرارة وغيرها من المعلمات ذات الصلة.

2. المعايير:

ISO 5658-2: انتشار اللهب ، الجزء 2: مدى انتشار اللهب على جانب منتج المبنى.

GB / T 28752-2012: طريقة اختبار الانتشار الأفقي للهب على السطح العمودي.

IMO FTP Code Resolution a. 653 (16): مقترح لإجراءات اختبار القابلية للاشتعال لمواد الحاجز والسقف ومواد السطح (اختياري)

ASTM E 1317: طريقة الاختبار القياسية لقابلية الاشتعال لطلاء سطح السفينة.

3. الميزات الهيكلية.

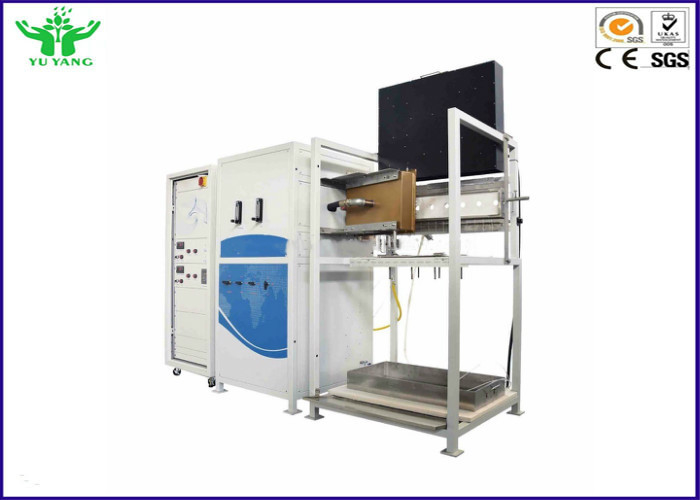

3.1. هيكل صندوق مصنوع من الفولاذ المقاوم للصدأ ، جميل ومقاوم للتآكل. سهل التنظيف m ain frame: يتكون من جزأين مستقلين: إطار الموقد وإطار دعم العينة. يتم تثبيت الجزءين معاً ، وهناك مسامير مرنة لتكون قابلة للتعديل الميكانيكي.

3.2 ارتفاع مركز اللوح الإشعاعي هو (1200 ± 100) مم ، سطح إشعاع لوحة الإشعاع والسطح قبل (15 ± 3) ° ، يمكن ضبطه

3.3 حجم لوحة الإشعاع هو 480 مم × 280 مم ، مصنوعة من بلاط السيراميك الحراري المسامي. كثافة الإشعاع يمكن أن تصل إلى حوالي 62kw / m2 ، درجة حرارة سطح حوالي 750 ℃.

3.4 الموقد: (200 + 10) ملم طويل أنبوب السيراميك حفرة مزدوجة ، القطر الداخلي 6 ملم ، كل قطر حفرة طولية 6 مم ، مع متر تدفق الهواء والبروبان ، ارتفاع قابل للتعديل لهب صغير ، لتحقيق معيار (230 + 20) ملم عالية متطلبات اللهب.

3.5 مستوى المراقبة: من السهل على المستخدمين مراقبة انتشار اللهب ؛ مصنوعة من الفولاذ المقاوم للصدأ ، وإعداد الاتجاه الأفقي والرأسي ، تمتد 50 ملم ؛

3.6 مجهزة دليل التثبيت العينة ، مصنوعة من الفولاذ المقاوم للصدأ. المقاومة للحرارة والتآكل ؛ يتم تثبيت العينة كنوع الانسحاب ؛

3.7 المشاهد: مجهزة بمرآة عرض قابلة للتعديل زاوية (750 ملم × 120 مم) ، أثناء الاختبار ، يمكن ملاحظة معدل انتشار اللهب من خلال مرآة زجاجية و عينة أشعل النار ، ويمكن تسجيلها تلقائيًا بواسطة مفتاح القدم.

3.8 حجم العينة: 808 ملم وطولها 250 مم. مصنوعة من ألواح الصلب غير الملحومة (3 + 0.2) مم.

3.9 مدخنة العينة ، 1 ، وهي مصنوعة من ألواح الصلب غير القابل للصدأ بسمك 0.5 ± 0.05 مم. الغاز والمداخن المعدنية التعويض الحرارية.

3.10 صفيحة المعايرة: طول (795 + 1) مم ، لوح عريض ، سميكة (25 ± 2) مم غير قابل للاشتعال. كثافة التجفيف (950 ± 100) كغ / م 3. يوجد 8 ثقوب بقطر 25 مم ، وتباعد الفتحة هو 100mm + 1mm؛

3.11 اللوحة الخلفية ولوحة التموضع: اللوحة الخلفية بطول 800 مم ولوحة عريضة 155 مم ، سميكة (12.5 × 3) مم غير قابلة للثني ، كثافة التجفيف (950 × 100) كجم / م 3 ، مواد صفائح التموضع هي نفس الطبقة الخلفية ، العرض ( 25 ± 2) ملم.

4. نظام الإشعاع الحراري:

4.1 جهاز التحكم بدرجة الحرارة الإشعاعية: يمنع الشعلة من الالتفاف إلى الجزء الخلفي من لوحة الرادياتير ، والتحقق من درجة الحرارة الداخلية للوحة المبرد ، وقطع الصمام اللولبي للغاز تلقائيًا في حالة تيار اللهب.

4.2 يتم تطبيق لوحة الإشعاع على تدفق الحرارة للعينة ، وينخفض ​​التدرج على طول طول العينة. نقطة البداية هي 50KW / m2 ، والنهاية 1.5kw / m2.

4.3 استوردت الولايات المتحدة نوع مدخنة (Schmidt-Boelter) نوع مفاعل حراري مفاعل حراري ، قياس مدى 80KW / m2 ، مقياس تدفق الحرارة المبردة بالماء. كبير غير خطي زائد أو ناقص 2٪ ؛ التكرار زائد أو ناقص 0.5٪ ؛

4.4 إمدادات الغاز: مجهزة صمام تخفيض الضغط ، صمام الضغط صفر ، صمام هدأ ، صمام الملف اللولبي وخلاط ، مزيج من الهواء والغاز جيدة إلى لوحة مشع.

4.5 يتم توفير لوحة معايرة مسامية ويتم استخدام عداد انزلاق حراري للكشف عن مدى استيفاء تدفق الإشعاع للمتطلبات القياسية.

5. نظام التحكم:

5.1 طول اللهب لمصدر الإشعال هو 230 زائد أو ناقص 20 مم ، تدفق البروبان هو 0.4l / s ، وتدفق الهواء 1.0l / min.

5.2 تدفق الغاز المصدر: الغاز يمكن أن يكون الميثان والغاز الطبيعي والبروبان ، ومعدل التدفق أكبر من 1.0l / s ، ونظام التحكم في التدفق أقل من 1 ٪ بين 0.5L / s ~ 1.5l / s.

5.3 تدفق الهواء أكبر من 9.0L / s ، وخطأ نظام التحكم في التدفق أقل من 1٪ بين 5L / s ~ 15L / s ، ويحتوي خط الهواء على الفلتر.

5،4 استيراد صمام تنظيم الضغط العلامة التجارية والضغط ، والتحكم الدقيق في ضغط الغاز.

5.5 جميع لوحة التحكم في نظام الإشعاع الاحتراق السلامة ، واقية من الانفجار ، صمام الملف اللولبي الغاز يمكن منع عودة الغاز ؛

5.6 يمكن للكاميرا مراقبة عملية الاختبار وحفظها في أحد البرامج.

5.7 19 "إطار تحليل يمكن قياس معدل انتشار اللهب ، ومعدل التدفق الحرج ومعدل إطلاق الحرارة.

5.8 يمكن لنظام الحصول على البيانات تخزين صورة طول انتشار اللهب وخصائص الاحتراق.

5.9 نظام الموقد ذو اللوح المشع مؤتمتة بالكامل ، مع اشتعال شرارة وقفل أمان ، جميع أنظمة التحكم تكون ضد الانفجار.

5.10 تسمح المنظمة البحرية الدولية (IMO) بكافة المعايرة والاختبار ونتائج الاختبار المراد طباعتها (المنظمة البحرية الدولية ، المنظمة الدولية لتوحيد المقاييس) أسهل (اختياري) ؛

5.11 خزانة التحكم القياسية ، الكمبيوتر + نظام التحكم الذكي في Labview ؛ الواجهة أكثر ودا ، والاختبار أكثر ذكاءً.
