640kg معدات اختبار الحريق ل Sbi أحادية البنود أون 13823 قياسي

يرجى إرسال بريد إلكتروني إلى Sandy@yuyangtest.com إذا كنت بحاجة إلى التفاصيل.

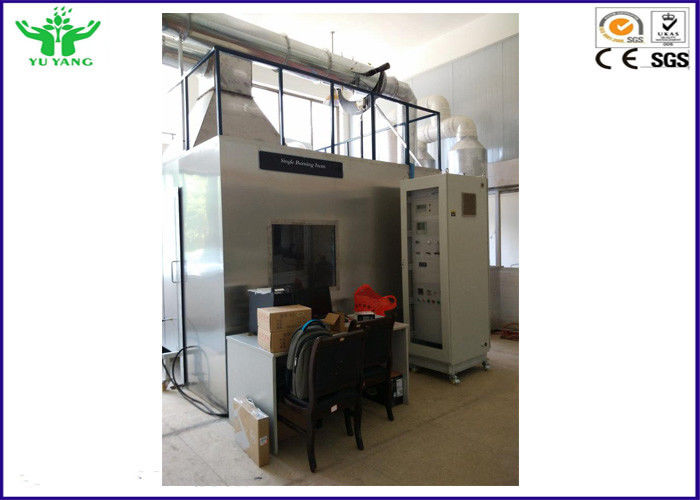

EN 13823 SBI جهاز اختبار المواد المشتعلة

• تتكون المادة أحادية الحرق (SBI) من عربة وإطار ثابت وغطاء لتجميع الغاز وجامع وأنبوب العادم من النوع J ومروحة بالطرد المركزي وجهاز للتحكم في سرعة الرياح وقسم القياس الشامل وخزانة تحليل الغاز ونظام الحصول على البيانات ؛

• يمكن تثبيت العربة بعينات نموذجية رأسية. الجزء السفلي من الزاوية العمودية هو الموقد مربع الرمال. تم تبني طريقة الاشتعال السطحي ، ونظام الكشف عن اللهب مزود بجهاز حماية للهب.

• يدعم الإطار الثابت غطاء تجميع الغاز. تم إصلاح الإطار بموقد إضافي ومجهز بنظام للكشف عن اللهب كجهاز حماية للهب.

• جامع غاز الفولاذ المقاوم للصدأ ، الموجود في الجزء العلوي من الإطار الثابت ، يستخدم لجمع غازات الاحتراق ؛

• أنابيب العادم الدخان من النوع المقاوم للصدأ J ، القطر الداخلي (315 + 5) مم مع عزل من القطن المعدني عالي المقاومة للحرارة 50 مم ؛

• يجب على نظام عادم الدخان أن ينفث الدخان بشكل مستمر بسرعة 0.50 م 3 / ث -0.65 م 3 / ث ، وينظمه تحويل التردد ؛

• يتم توفير وحدة التحكم في التدفق الشامل مع عناصر الاحتراق المفردة هذه ، ومجموعة القياس من 0g / s-2.5g / s ، دقة قراءة لا تقل عن 1.5 ٪

• يمكن التحكم في إمداد الغاز تلقائيًا بمعدل تدفق 647 مجم / ثانية و 2000 مجم / ثانية ، ويمكن لنظام التحكم في الغاز أن يضمن سرعة إمداد الغاز في عملية تغييرات الاختبار يجب ألا يتجاوز 5 مجم / ثانية ، لضمان إخراج الحرارة من 30.7 + 2kW ؛

• يتكون نظام أخذ عينات غاز المداخن في آلة اختبار SBI هذه من مرشح الرماد ، فخ بارد ، عمودين للتجفيف ، مضخة أخذ العينات ومضخة تمعجية ، وذلك لجعل عينة الغاز نظيفة وجافة بشكل فعال ؛

• محلل الأوكسجين المغنطيسي ، قياس مدى 0-25 ٪ ، وقياس تركيز الأكسجين في الغاز ، ومجموعة تركيز 0-25 ٪ ، T90 <12 ثانية ؛ غير تشتت محلل CO2 الأشعة تحت الحمراء: CO2: 0 ~ 10 ٪ ؛

• خط أنابيب بطول 2155 ملم ، ومجهز بمسبار للضغط ، وثلاثة محولات حرارية ، ومسبار لأخذ عينات الغاز ، ونظام للضوء الأبيض ؛

• دقق في اتجاهين ، مع مدى لا يقل عن (0-100) باسكال ودقة 2Pa استشعار الضغط مدخل متصل. وقت استجابة خرج مستشعر الضغط 90٪ على الأكثر 1 ثانية ؛

• نظام الإضاءة لعنصر الاحتراق الفردي من النوع المتوهج ، مع درجة حرارة لون (2900 + 100) K ، ويتم تثبيت الوصلة المرنة على جانب أنبوب العادم ؛

• كاشف الثنائي الضوئي السيليكون ، مع الاستقرار الخطي 0.1 ٪ ؛

• يتم إدخال الهواء في الأنبوب الجانبي للحفاظ على نظافة الجهاز البصري ، والذي يمكن تحقيقه عن طريق الهواء المضغوط ؛

ميزات البرنامج من EN13823 SBI أحرق العناصر

توفير واجهة المعايرة والتشغيل التالية:

• معايرة محلل O2 / CO2: ضوضاء خرج O2 / CO2 ومعايرة الانجراف

• معايرة الأنظمة البصرية: معايرة الضوضاء والانحراف في أنظمة قياس الدخان

• معايرة النظام البصري: معايرة المرشح

• معايرة حجم الهواء: معايرة نطاق التحكم في حجم الهواء

• معايرة السلم ومعايرة الهيبتان

معايرة سلم إخراج الحرارة تلبي المتطلبات التالية:

• وقت التأخير لمحلل O2 / CO2 لا يزيد عن 30 ثانية ؛

• زمن الاستجابة لمحلل O2 / CO2 لا يزيد عن 12 ثانية ؛

• زمن الاستجابة لمفتاح الموقد لا يزيد عن 12 ثانية ؛

• يجب ألا يتجاوز زمن الاستجابة للحرارة 6s.

• يجب أن تكون النسبة Q gas 30s (T) / HRR30s (T) ، (T) مستمرة (100 + 5)٪ ؛

• الفرق بين متوسط ​​HRR الخطوة 2 ومتوسط ​​HRR الخطوة 3 ليس أكثر من 0.5kW.

نتائج معايرة الهيبتان:

• يجب أن تكون القيمة الحرارية لوحدة كتلة الهيبتان THR / m (4456 + 222.8) MJ / kg ؛

نتائج اختبار EN13823 SBI أحراق أحادي

• متوسط ​​معدل إطلاق الحرارة [RHRav (t)]
• إجمالي إطلاق الحرارة [THR (t)]
• 1000 * [RHRav (t) / (t-300)]
• مؤشر معدل نمو الحرائق [FIGRA]
• إجمالي إطلاق الحرارة [THR600s]
• حدوث انتشار اللهب الجانبي
• RSPav (ر)
• إجمالي إنتاج الدخان [TSP (t)]
• 10000 * [RSPav (t) / (t-300)]
• مؤشر معدل نمو الدخان [SMOGRA]
• إجمالي إنتاج الدخان [TSP600s]
