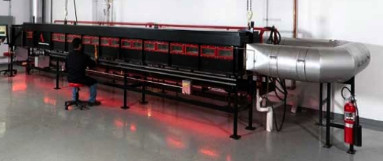

12 KW معدات اختبار القابلية للاشتعال UL 910 / NFPA 262 شتاينر أفقي اختبار النفق

UL 910 / NFPA 262 شتاينر أفقي اختبار نفق ، معدات اختبار القابلية للاشتعال

وصف:

يستخدم فرن النفق الأفقي شتاينر UL910 / NFPA262 بشكل أساسي لاختبار أداء مثبطات اللهب للأسلاك والكابلات بدرجة CMP. إنه يستخدم بشكل أساسي للكابلات في الأنظمة الفرعية الأفقية التي يتم وضعها مباشرة في التهوية أو التهوية القسرية بدون خطوط أنابيب معدنية. يمثل معيار اختبار مثبطات اللهب معيار اختبار مثبطات اللهب الأكثر صرامة لـ UL وحتى اختبار مقاومة مثبطات اللهب في الأسلاك والكبل بالكامل. يمكن فقط لكابل غلاف مادة الفلور اجتياز طريقة اختبار مثبطات اللهب. نظرًا لارتفاع درجة حرارة التحلل للبلاستيك الفلوري (أكبر من 400 درجة) ، تكون نقطة الإشعال عالية أيضًا (800 درجة أو أكثر) ، وليس من السهل حرقها عندما تكون النيران غير قوية ، لذلك تتمتع بمقاومة أفضل للحريق من غيرها المواد العضوية.

المعايير:

اختبار UL 910 لقيم اشتعال اللهب وكثافة دخان الكبلات للكابلات الكهربائية والليفية الضوئية المستخدمة في المساحات التي تنقل الهواء البيئي

NFPA 262 طريقة اختبار لاختبار لهب السفر ودخان الأسلاك والكابلات للاستخدام في أماكن التعامل مع الهواء

تخصيص:

1. صندوق الاحتراق مصنوع من الفولاذ المقاوم للصدأ والداخلية معبدة بالطوب الحراري. أداء العزل هو جيد. الأبعاد الداخلية لغرفة الاحتراق هي 305 ملم × 451 ملم والطول 7.6 متر ؛

2. التجهيزات الداخلية هي مادة الفولاذ المقاوم للصدأ SUS304 ، مكافحة الصدأ ، المضادة للتآكل.

3. نافذة مراقبة زجاج الكوارتز مزدوجة الطبقات ، يمكن مراقبة مسافة انتشار اللهب ، وعرض موقف الشعلة إلى الأمام من خلال ضوء المؤشر ، السجل هو أكثر سهولة.

4. ارتفاع صندوق الاحتراق مناسب للعاملين لمشاهدة حالة الاحتراق والتركيب ، وضبط العينة ؛

5. يستخدم غطاء صندوق الاحتراق التصميم العام ، وفقًا للمعايير باستخدام تصميم ختم البالوعة ، والمجهز بأخدود مانع لتسرب الماء بسمك 304 ملم من الفولاذ المقاوم للصدأ لضمان عدم تسرب دخان عملية الاختبار.

6. الغطاء مصنوع من مادة مقاومة للحرارة ومواد الفولاذ المقاوم للصدأ ، وقد تم تجهيز الغطاء بخطاف ومزود بجهاز غطاء صندوق الرفع ؛

7. إن حامل العينة مجهز بقوس دعم لدورة ماء التبريد ، مقاوم لدرجة الحرارة العالية ويمكن أن يدعم أغطية الاحتراق مثل لوح سيليكات الكالسيوم ؛

8. SUS304 غطاء جسم العزل الفولاذ المقاوم للصدأ ، ملء الداخلية ارتفاع درجة حرارة المواد العازلة

9. مجهزة بمنصة تثبيت نموذج السلالم المتحركة لسهولة التركيب ، وإزالة العينات وفحص الفرن ؛

10. أنابيب العادم الفولاذ المقاوم للصدأ ، جميلة ومقاومة للتآكل.

11. جهاز الكشف عن ضغط العادم متعدد الوظائف المستقل: مراقبة في الوقت الفعلي لتغيرات ضغط العادم أثناء الاختبار. نطاق الكشف 0 ～ 250Pa ، الدقة ± 0.5Pa ، دقة اختبار ضغط إشارة النظام ± 2Pa ؛

12. مروحة: 380V ، 50HZ ، 3KW مجهزة محول تردد يمكن أن تغير سرعة الرياح. يبلغ الحد الأقصى لمعدل التدفق 8000 م 3 / ساعة على الأقل ، وهو ما يمكنه تصريف غاز المداخن الناتج عن الاحتراق السيئ للعينة خارج الغرفة في الوقت المناسب لضمان سلامة الاختبار ؛

13. موقد غاز نحاسي برأسين: الموقد يبعد 1320 ملم عن مدخل الهواء ويمكن أن يخرج من الحرارة القياسية البالغة 5.3 ميجا جول / دقيقة. وفقًا لمعايير مختلفة ، يمكن التحكم في تدفق الغاز بواسطة مقياس تدفق الكتلة. نطاق القياس هو 0 ~ 160L / min ، والتي يمكن تغييرها. القيمة الحرارية للالموقد ، يمكن أن تصل الطاقة الإنتاجية القصوى إلى 100MJ / دقيقة ؛

14. نظام الإشعال التلقائي: لضمان أداء السلامة للاختبار ، الشاعل عالي الجهد ، 12KV ، 50mA ، الحد الأدنى للجهد العالي للإلكترود الإشعال هو 1.8kVp ؛

15. نظام كثافة الدخان: توفير نظام منفصل لمعالجة الإشارات للتأكد من أن المستشعر خطي ؛

16. التلقائي تسجيل درجة الحرارة والدخان الاستشعار إشارة ، عينة اكتساب تردد 1HZ.

17. وحدة التحكم في التدفق الشامل: مادة الفولاذ المقاوم للصدأ SUS316 ، أقصى ضغط 1000psi (70bar) ، معدل التسرب أقل من 1 × 10-7ml / s ، معايرة NIST ، 0 ~ 5VDC وإشارة 4 ~ 20mA ، حماية الحلقة ، تدفق البروبان المدى 0 ~ 2.3g / s ، سرعة التحكم ≤2s ، دقة التحكم of 1٪ FS ، التكرار ± 0.5FS ، نطاق درجة الحرارة 0 ~ 50 ° C ، نطاق الرطوبة 0 ~ 90٪ ، العرض الرقمي ، تلقائي 5000Btu (5.3MJ) / دقيقة شرط الحرارة أثناء اختبار التحكم ، والبرنامج يسجل تلقائيا كمية الغاز المستخدمة ؛

18. برامج الاختبار القياسية ، يمكن أن تسجل تلقائيا سرعة الرياح النظام ، ودرجة الحرارة ، وكثافة الدخان وبيانات الاختبار الأخرى.

المعدات المساعدة:

1. نظام مصدر المياه

2. غاز الميثان نظام الاحتراق

3. نظام رفع السيارة
