ASTM C518 ثابت - الدولة خصائص الموصلية الحرارية تستر بواسطة الحرارة تدفق متر

ASTM C518 ثابت خصائص الموصلية الحرارية تستر بواسطة الحرارة تدفق متر

وصف:

الطريقة الشائعة لاستخدام مقياس تدفق الحرارة لاختبار الموصلية الحرارية والمقاومة ، إلى جانب الكمبيوتر يمكن أن تحقق الفحص التلقائي وتوليد التقارير.

طريقة الاختبار هذه سهلة وسريعة وجيدة التكرار ، وهي مناسبة لنقل الحرارة R&D من المواد المعدنية. يمكن أن تستخدم أيضا لاختبار البلاستيك والمطاط والسيراميك والزجاج والجرافيت وغيرها من المواد العازلة للحرارة.

اساسي:

ISO 8301 العزل الحراري - تقدير المقاومة الحرارية للحالة المستقرة والخصائص ذات الصلة - جهاز عداد تدفق الحرارة

GB / T 10295 العزل الحراري - تقدير المقاومة الحرارية للحالة المستقرة والخصائص ذات الصلة - جهاز عداد تدفق الحرارة

طريقة الاختبار القياسية ASTM C518 لخصائص النقل الحراري الثابت الحالة بواسطة جهاز مقياس التدفق الحراري

EN 12667 الأداء الحراري لمواد البناء والمنتجات - تحديد المقاومة الحرارية عن طريق ألواح التسخين الساخنة المحمية وطرق عداد الحرارة - منتجات المقاومة الحرارية العالية والمتوسطة ؛

تخصيص:

1. مجال التوصيل الحراري: عينة ورقة 0.01-10W / عضو الكنيست ، دقة أقل من 3 ٪.

2. قياس المقاومة الحرارية: 0.1 ~ 8 m2K / W

3. أبعاد العينة: 100 * 100MM ، سمك 5 ~ 20MM.

4. سطح بارد: 10 ℃ ~ 50 ℃ ، جهاز عرض رقمي للكشف عن درجة الحرارة ، ودقة مستوى 0.1. DPI 0.01 ℃.

5. التحكم في درجة حرارة سطح الحرارة: درجة حرارة الغرفة - 99.99 ℃ ، استخدم جهاز عرض رقمي بدرجة حرارة عالية للكشف عن درجة الحرارة ، ودقة مستوى 0.1. DPI 0.01 ℃. نوع سخان شقة ، في اتجاهين يمكن السيطرة عليها.

6. سطح بارد استخدام تبريد حمام الماء.

7. استخدام الكمبيوتر لاختبار تلقائيا.

8. استخدم مقياس تدفق الحرارة WPY ، ميزة تدفق الحرارة 23.26w / m2 * mV.

9. استخدم غطاء الرياح Plexiglas ، بحيث يمكن مراقبة مسار الاختبار بالكامل مباشرةً.

10. لوحة نقل الحرارة الباردة والساخنة: 150 × 150 (مم)

11. لوحة الفجوة والساخنة المسافة قابل للتعديل الفجوة: 0-160 (مم).

إجراء الاختبار:

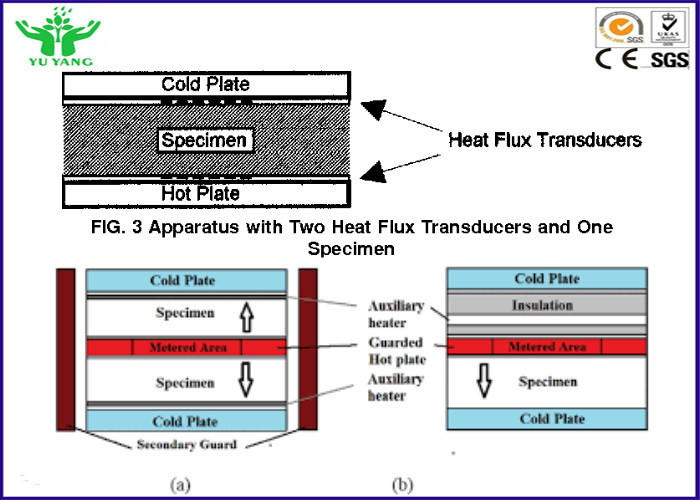

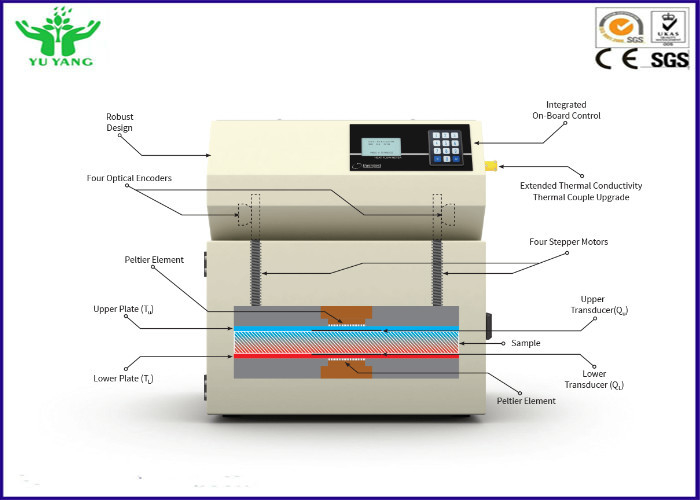

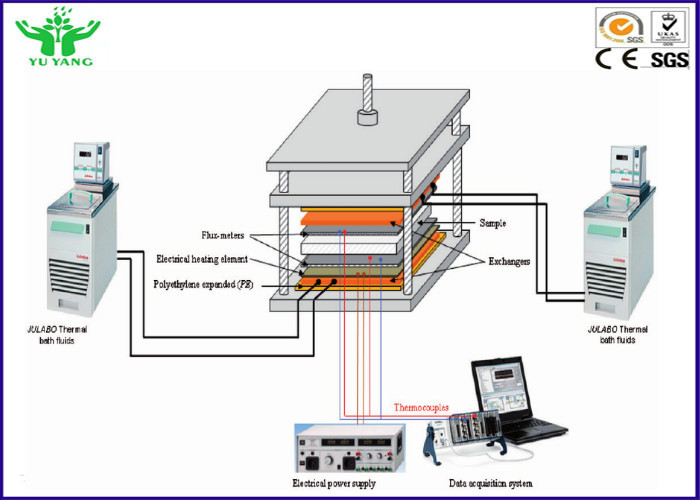

يستخدم هذا الاختبار جهاز قياس تدفق الحرارة (HFM). يتكون مقياس التدفق الحراري من صفيحة باردة وصفيحة ساخنة تتضمن محولات تدفق الحرارة لقياس تدفق الحرارة. يتم وضع المادة المراد قياسها بين اللوحين اللذين يتم التحكم بهما في درجات حرارة مختلفة لإنشاء تدفق حرارة من اللوحة الساخنة إلى الباردة ، والتي يتم قياسها بواسطة محولات الطاقة. يتم معايرة الجهاز ضد المواد ذات الموصلية الحرارية المعروفة ويمكن استخدامه لقياس المواد المسطحة في مجموعة واسعة من سمك والتوصيل. يتم إجراء الاختبارات عادة بمعدل حرارة متوسط ​​بين 35 درجة فهرنهايت و 110 درجة فهرنهايت ، والأكثر شيوعًا هو 75 درجة فهرنهايت. هناك اختلاف في درجة الحرارة بين 40 درجة فهرنهايت - 50 درجة فهرنهايت.

النتيجة النهائية:

يتم تحديد الموصلية الحرارية (قيمة k) والمقاومة الحرارية (قيمة R). يمكن استخدام هذه القيم لتحديد فقد الطاقة من خلال مادة. يمكن استخدام هذا الاختبار لتلبية لوائح R-Value لمواد العزل ، مثل "R-Value Rule" التابعة للجنة التجارة الفيدرالية الأمريكية (10 CFR 460).

ملاحظات خاصة:

غالبًا ما يمكن استخدام هذه الطريقة كبديل لـ ASTM C177 ، والذي يحدد نفس الخصائص باستخدام جهاز مختلف يعرف باسم جهاز تسخين الواقي المحمي (GHP).
