ECE R118 Annex 7 ، NF P92-505 آلة اختبار السقوط المشع الحراري

ECE R118 Annex 7 ، NF P92-505 آلة اختبار السقوط المشع الحراري

وصف:

هذه الآلة مناسبة لاختبار مادة الصهر الحراري ، من أجل معرفة خصائص احتراق القطيرات لمواد البناء تحت تأثير مصدر الحرارة أم لا.التجربة عبارة عن عينة مادية تحت مصدر حرارة مشع للرادياتير العلوي تحت الظروف المحددة:
1) احتراق الغازات المنبعثة ؛
2) قطرة من قطرات محترقة أو غير مشتعلة ؛
3) احتراق ألياف القطن.

اساسي:

اللجنة الاقتصادية لأوروبا R118 الملحق 7 - اختبار لتحديد السلوك المنحل للمواد ،

NF P 92-505 اختبار التنقيط بالرادياتير الكهربائي المستخدم لصهر المواد

تخصيص:

1. مصدر الحرارة:
مصدر الحرارة هو مشعاع كهربائي بقدرة إنتاجية مفيدة تبلغ 500 وات.السطح المشع مصنوع من لوح كوارتز شفاف بقطر 100 مم ؛يتم تسخينه عن طريق لف سلك المقاومة الكهربائية ، وعلى أخدود حلزوني من قوس حراري.

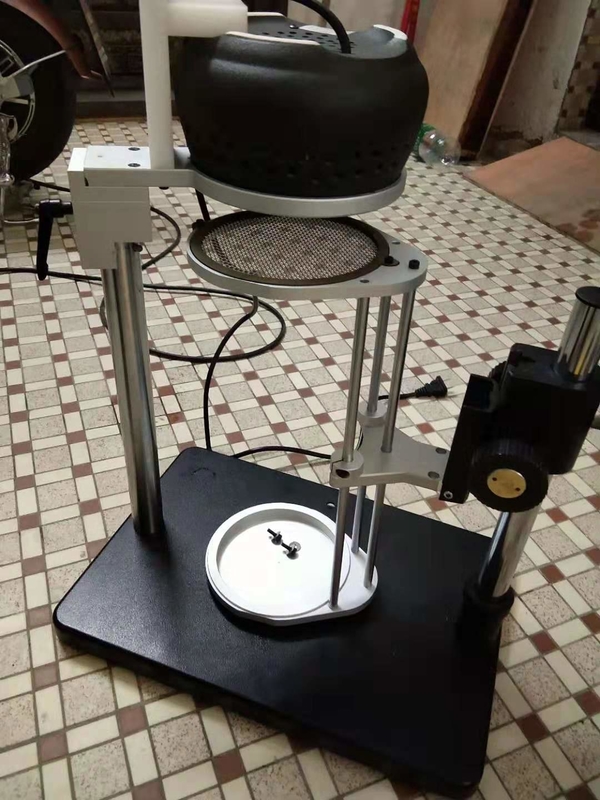

2. حامل العينة:
دعامة العينات عبارة عن حلقة معدنية ، فوق هذا الدعم شواية ، مصنوعة من أسلاك الفولاذ المقاوم للصدأ ، موضوعة بالأبعاد التالية: القطر الداخلي 118 مم ، أبعاد الثقوب 2.10 مم مربع ، قطر السلك الفولاذي 0.70 مم.

3. مجمع القطرات:
الوعاء عبارة عن أنبوب أسطواني بقطر داخلي 118 مم وعمق 12 مم.الوعاء مليء بالصوف القطني.

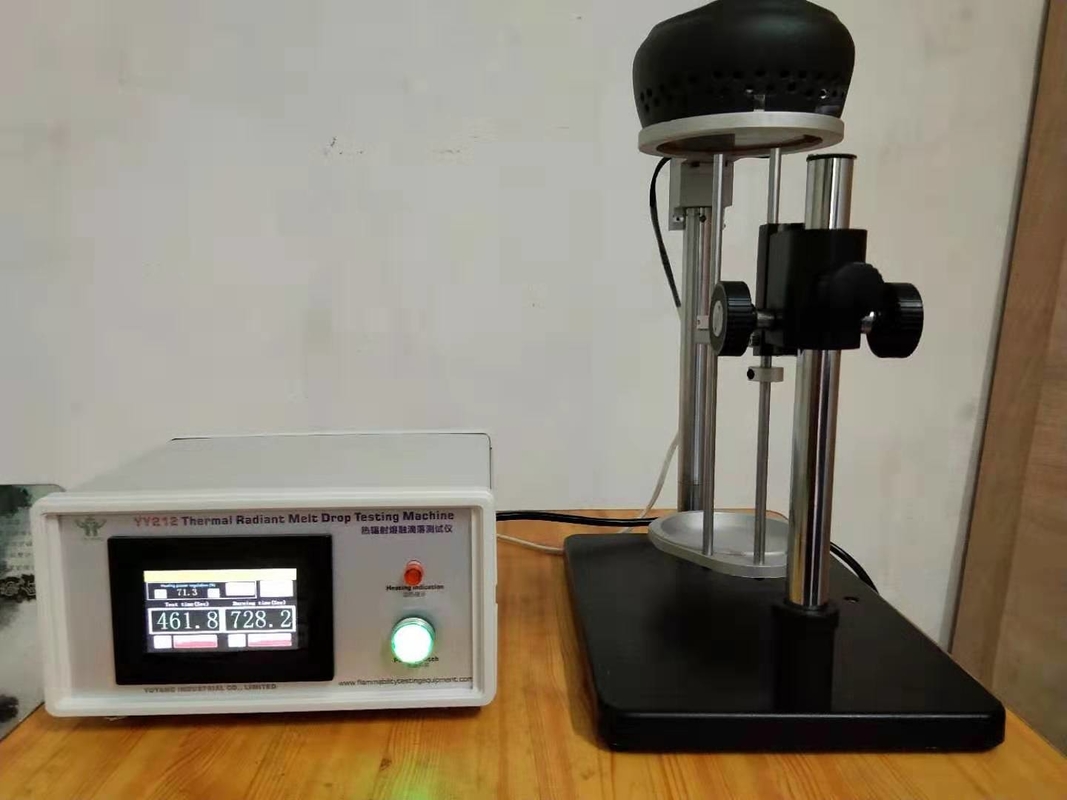

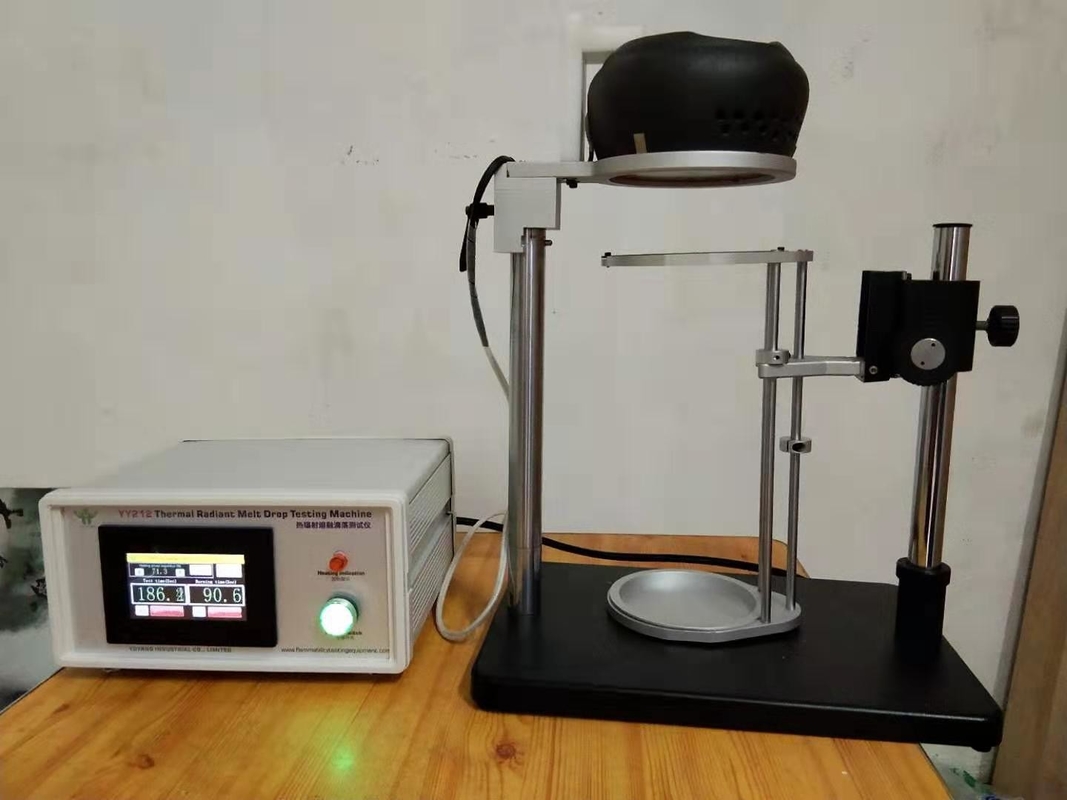

أ ... 400-500W المبرد ؛يمكن ضبط الطاقة بشكل تعسفي ، داخل غرفة التحكم ؛

ب ... يمكن للمقبض أن يدور 90 درجة لإزالة المبرد

ج ... خط الطاقة ، قم بتوصيل وحدة التحكم مع المبرد.

د ... قاعدة

ه ... مجمع القطرات

F ... ضبط المقبض ؛تستخدم لضبط الارتفاع العلوي والسفلي لمجمع القطرات.

ز ... ضبط المقبض ؛تستخدم لضبط الارتفاع العلوي والسفلي لحامل العينة.

ح ... حامل العينة

أنا ... غرفة التحكم

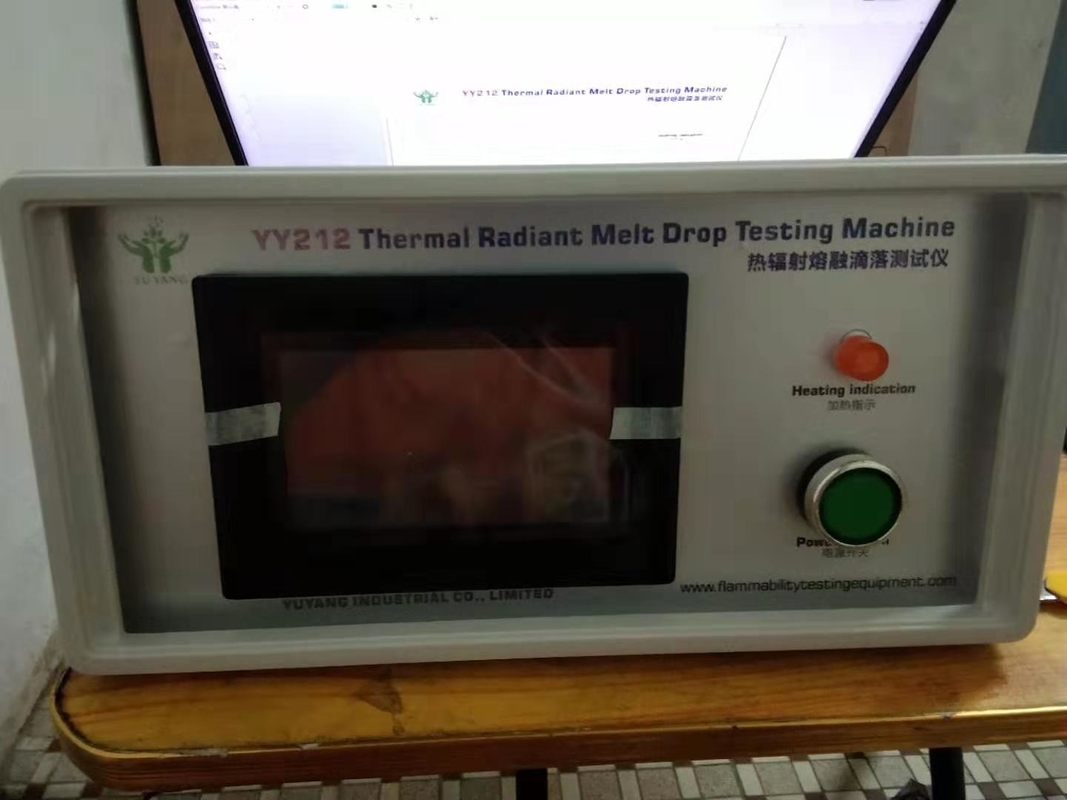

أ… مصباح تدفئة

ب ... عرض

ج ... الطاقة: اضغط على هذا الزر ، قوة النظام.

د ... مدخلات الطاقة

ه ... فيوز

و ... واجهة امدادات الطاقة المبرد

G ... واجهة المعايرة

سمات:

1. جميع التركيبات مصنوعة من مادة الفولاذ المقاوم للصدأ ، مظهر جميل ومقاومة للتآكل.

2. يمكن تدوير قوس الإشعاع ، وزاوية الدوران أكبر من 90 درجة وسهلة لتثبيت العينة ؛

3. يمكن تعديل ارتفاع تركيب العينة.

4. مشعات الطاقة الكهربائية

5. يمكن تعديل المبرد الحراري المشع بشكل خطي من خلال الضبط التلقائي للتحكم في الطاقة.

6. الدرع الإشعاعي عبارة عن زجاج كوارتز وقطر الفتح 100mm ± 5mm.

7. يصل الإشعاع الحراري إلى 3W / cm³ الموضع 30mm من مستوى درع الإشعاع.

8. حلقة حامل العينة مصنوعة من الفولاذ المقاوم للصدأ والقطر الداخلي 118mm.

9. خلع القطر الداخلي للوحة هو 118mm ، عمق 12mm ، سدادة داخلية من القطن.

10. يتم تضمين مقياس الإشعاع المحلي: مقياس التدفق الحراري / مقياس الإشعاع ECE R118

المدى: 0-100 (kW / m2)

زاوية الاستقبال: 180 درجة

نوع الاختبار: إجمالي التدفق الحراري

ثابت الوقت: أقل من 1 ثانية

طريقة التبريد: تبريد الماء

الدقة: ± 3٪

طريقة التثبيت: شفة
