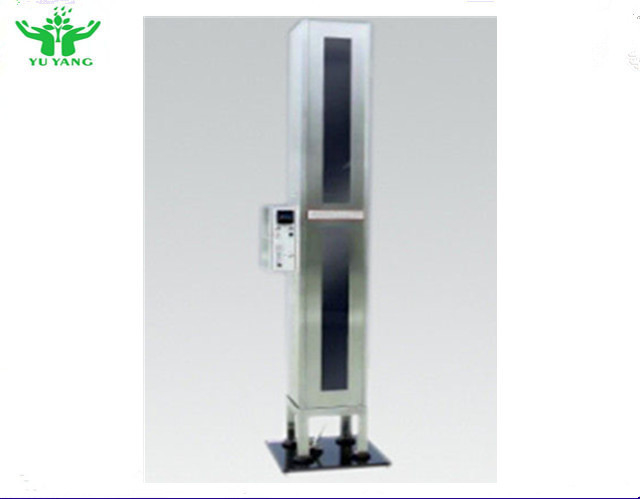

NFPA انتشار معدات اختبار القابلية للاشتعال 800-1000 وحدة حرارية بريطانية / قدم 3

طرق NFPA 701-2004 2 المنسوجات والأفلام اختبار انتشار اللهب

تطبيق:
يتم استخدامه لتقييم انتشار اللهب خارج المنطقة المعرضة لمصدر الاشتعال.إنه قابل للتطبيق
إلى بطانات وأقمشة تعتيم من القماش المطلي بالفينيل بما في ذلك الأقمشة متعددة الطبقات والأفلام والستائر البلاستيكية ،
مع أو بدون تقوية أو دعامة ، مع كثافة مساحة أكبر من 700 جم / م 2.

اساسي:
طرق NFPA 701-2004 2

تخصيص:
1. المختبر: طبقًا لـ 12.2 من NFPA 701-2004
1.1 مواصفات الفرن: الطول ، العرض (305 ± 5) مم ، الارتفاع (2130 ± 10) مم ؛
1.2 الهيكل: مصنوع من الفولاذ المقاوم للصدأ بسمك 1.5 مم 304 #.أمام نافذة مراقبة شفافة ؛
1.3 أعلى عينة قضيب:

1.3.1 من أسفل حافة جسم الفرن 1190 ± 10 مم ، يجب ضبط كلا الجانبين على 4 مم
محاذاة أفقية للفتحة
1.3.2 يتكون من قضبان فولاذية بقطر (1.5 ± 0.1) مم أو (3.0 ± 0.1) مم وطول (330)
± 10) مم ، يتم قطع أحد طرفيه إلى نقطة حادة ؛
1.4 قضيب العينة السفلي: يتكون من قضبان فولاذية بقطر (1.5 ± 0.1) مم و (255 ± 10)
مم في الطول ، يتم قطع أحد طرفيه إلى نقطة حادة ؛
1.5 خط التوجيه العمودي:
1.5.1 يوجد زوج من أسلاك التوجيه العمودية المصنوعة من أسلاك فولاذية ناعمة في وسط جسم الفرن
(100 ± 5) مم على كلا الجانبين الأيسر والأيمن (مسافة زوج الأسلاك (200 ± 5) مم) ؛
1.5.2 المسافة بين خطوط كل زوج هي (25 ± 2) مم (من الأمام إلى الخلف في الصندوق)
1.5.3 يركب سلك التوجيه الرأسي على قضيب قطره (6 ± 0.05) مم
1.6 يركب الجزء العلوي من غرفة الاختبار بحاجز قماش من الألياف الزجاجية بأبعاد
(1000 ± 10) مم × (125 ± 5) مم ؛يجب أن تصنع قطعة قماش من الألياف الزجاجية بخيوط خياطة زجاجية في كل منها
نهاية (40 ± 3) مم (3 ± 0.2) مم × (330 ± 5) مم ، وتمر عبر الفتحة (4 ± 0.5) مم في
منتصف الجزء العلوي من الغرفة.(4 ± 0.5) مم × 25 ± 1) مم ، كل طرف مستدير ؛
2 شعلة:
2.1 مثبتة في المقعد الثابت ، بإمالة 20 زاوية ؛
2.2 حرارة الموقد: 800BTU / ft3 ~ 1000BTU / ft3
2.3 فوهة من أسفل الاختبار: 100 مم
2.4 مقياس الجريان: بالنسبة لمقياس الجريان الدوار ، يجب أن يكون النطاق الأقصى 150 لترًا / ساعة أو 300 لترًا / ساعة
2.5 إبرة صمام: ضبط ارتفاع اللهب
2.6 مقياس الضغط: 0 ~ 1Mpa ، دقة 0.5
2.7 مقياس قياس اللهب: يقيس ارتفاع لهب الموقد وحجم العينة بدقة 1 مم
3 قسم التحكم:
3.1 الشاعل: اشتعال أوتوماتيكي عالي الجهد
3.2 الموقتات:
3.2.1 توقيت الاحتراق: 0-99.99 ثانية ضبطًا تعسفيًا ، دقة 0.01 ثانية ، دقة 0.1 ثانية
3.2.2 وقت الاحتراق المستمر: 0-99.99 ثانية مضبوطة بشكل تعسفي ، دقة 0.01 ثانية ، دقة 0.1 ثانية
3.3: التحكم الآلي: مثل الاشتعال وتوقيت الاحتراق ووقت الاحتراق المستمر
