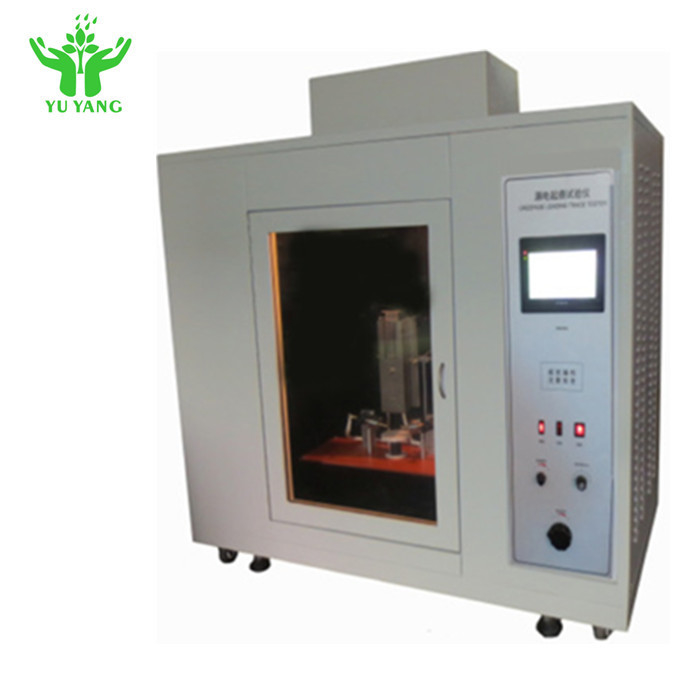

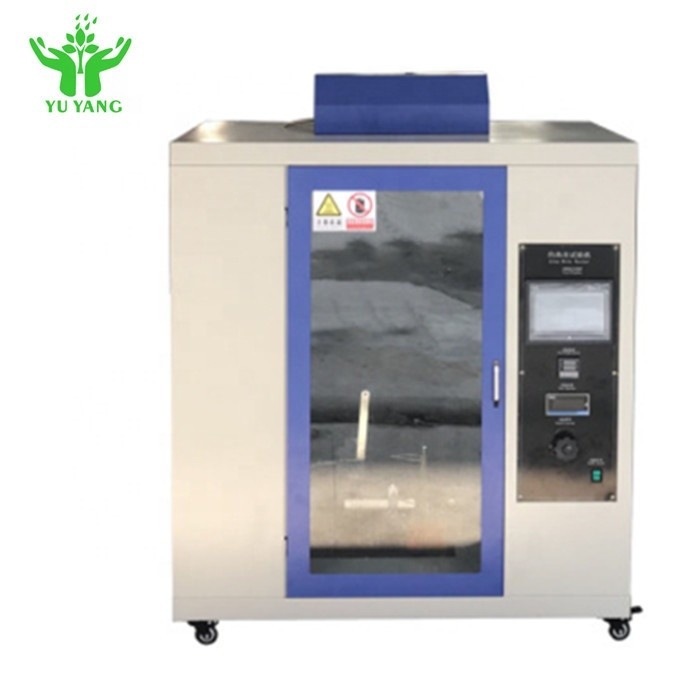

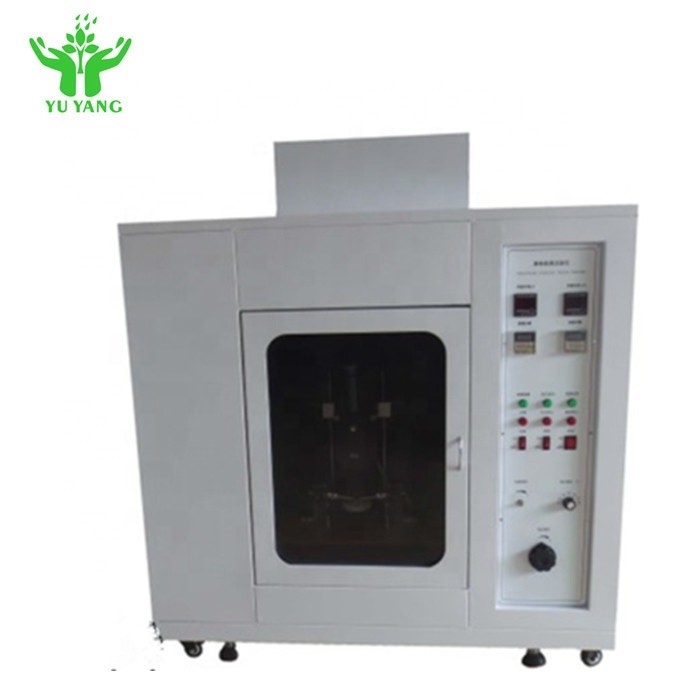

اختبار مؤشر التتبع ASTM D3638-92 ، اختبار الجهد المنخفض 44-50 قطرات / سم 3

ASTM D3638-92 اختبار مؤشر تتبع الجهد المنخفض معدات اختبار القابلية للاشتعال

وصف:

جهاز اختبار تتبع الجهد المنخفض ASTM D3638-92 يحاكي حالة الرطوبة / الرطوبة ، مؤشر تتبع الاختبار (CTI)

ومؤشر مكافحة التتبع (PTI).يتم استخدامه للمنتجات الإلكترونية الكهربائية والمواد العازلة الصلبة

الأجهزة الكهربائية المنزلية وغيرها من المنتجات.

طريقة اختبار:

على سطح مادة عازلة صلبة ، في قطب بلاتيني 2 مم × 5 مم ، قم بعمل معين

الجهد الكهربائي وضبط الوقت على 30 ثانية ، قم بالتنقيط على حجم القطرة المحكوم (0.1٪ NH 4CL) على ارتفاع 35 مم ، ثم قيم المواد الصلبة

سطح مادة العزل تحت المجال الكهربائي المشترك والقدرة على تحمل التلوث المتوسط ​​،

تحديد مؤشر التتبع الخاص به (CTI) ومؤشر مكافحة التتبع (PTI).

قواعد الامتحان:

IEC60112: 2003 ، UL746A ، ASTM D 3638-92 ، DIN 53480 ، GB4706.1 ، GB4207 واختبار مكافئ آخر

اساسي.

تحديد:

1. مادة القطب: البلاتين / الفولاذ المقاوم للصدأ

2. حجم القطب: (2mm ± 0.1mm) x (5mm ± 0.1mm) x (40mm ± 5mm) ، قطب بلاتيني 12mm ، 30 ° ± 2 ° cant

3. مسافة القطب: 4.0mm ± 0.01mm ، الزاوية 60 ° ± 5 °

4. ضغط القطب: 1.00N ± 0.001N

5. اختبار مقاومة المحلول: المحلول A 0.1٪ NH 4CI ، 3.95 ± 0.05 ميكرومتر ، المحلول B 1.98 ± 0.05 ميكرومتر

6. حجم الإسقاط: 20 قطرة 0.380 ~ 0.480 جرام ، 50 قطرة 0.997 ~ 1.147 جرام (قابل للتعديل)

7. إرتفاع السقوط: 35mm ± 5mm (قابل للتعديل)

8. وقت السقوط: 30 ثانية ± 10.1 ثانية ، شاشة رقمية ، ضبط مسبق ، 50 قطرة وقت 24.5 دقيقة ± 2 دقيقة

9. كمية الإسقاط: 1-9999 ، شاشة رقمية ، ضبط مسبق

10. اختبار سرعة الرياح: 0.2m / s

11. اختبار الجهد: 100V ~ 1000V (تقسيم مقياس 25V ، قابل للتعديل)

12. انخفاض جهد الطاقة: 8٪ عند 1.0A ± 0.1A

13. أبعاد الغرفة الخارجية: 600Wx1000Hx500D مم

14. قطر مخرج الهواء: 100mm

15. امدادات الطاقة: تيار متردد 1 المرحلة 220 فولت 50/60 هرتز 500 واط
