BS EN 367 80 kW / m2 جهاز اختبار نقل حرارة الملابس الواقية

BS EN 367 80 kW / m2 جهاز اختبار نقل حرارة الملابس الواقية

مقدمة:
تم تقديم مصطلح جديد لمؤشر نقل الحرارة (HTI) لتجنب الالتباس مع مؤشر الحماية الحرارية (TPI) أو المصطلحات الأخرى المستخدمة في الإصدارات السابقة من هذا الاختبار.يُحسب مؤشر نقل الحرارة من متوسط ​​الوقت بالثواني لتحقيق ارتفاع في درجة الحرارة بمقدار 24 ± 0.2 ℃ عند الاختبار بهذه الطريقة باستخدام قرص نحاسي ودرجة حرارة بدء تبلغ 25 ± 5 ℃.يوفر مؤشر نقل الحرارة طريقة لتصنيف المواد والتي لا تعني أن المادة المختبرة ستوفر أي وقت حماية دقيق في ظل ظروف الاستخدام الفعلي.

المعايير:
ISO 9151 —— ملابس واقية من الحرارة واللهب - تقدير انتقال الحرارة عند التعرض للهب
BS EN 367 —— ملابس واقية.الحماية من الحرارة والنار.طريقة لتحديد انتقال الحرارة عند التعرض للهب

سمات:
1. تم تصميم الجهاز وتصنيعه وفقًا لمعايير EN 367 و ISO9151.
2. يتكون الجهاز من الموقد ، وصفيحة الغلاف ، وحامل العينة بمسعر نحاسي.
3. يتم التحكم في ورقة الغلاف وحامل العينة عن طريق ناقل حركة هوائي يتم التحكم فيه تلقائيًا بواسطة البرنامج.

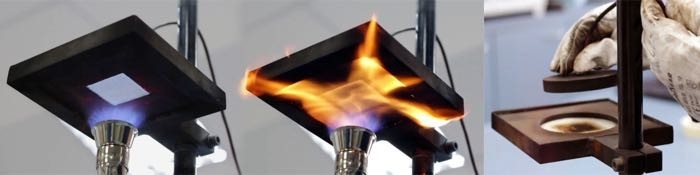

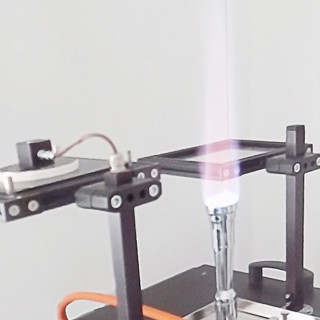

4. عينة اختبار موجهة أفقيًا تتعرض لتدفق حراري ساقط قدره 80KW / m2 من لهب موقد Meker تحتها.
5. يتم قياس الحرارة التي تمر عبر العينة عن طريق مسعر نحاسي صغير أعلى العينة والتلامس معها.
6. يتم تسجيل الوقت لتسجيل ارتفاع درجة الحرارة بمقدار 12 أو 24 درجة في المسعر في ثوان.
7. جهاز التبريد المسعر يقصر من وقت الاختبار.
8. يتم حساب النتيجة المتوسطة لعينات الاختبار الثلاثة على أنها HTI.
9. يتم إجراء معايرة كثافة التدفق الحراري 80 kW / m2 تلقائيًا بواسطة البرنامج.

المعايير الفنية:

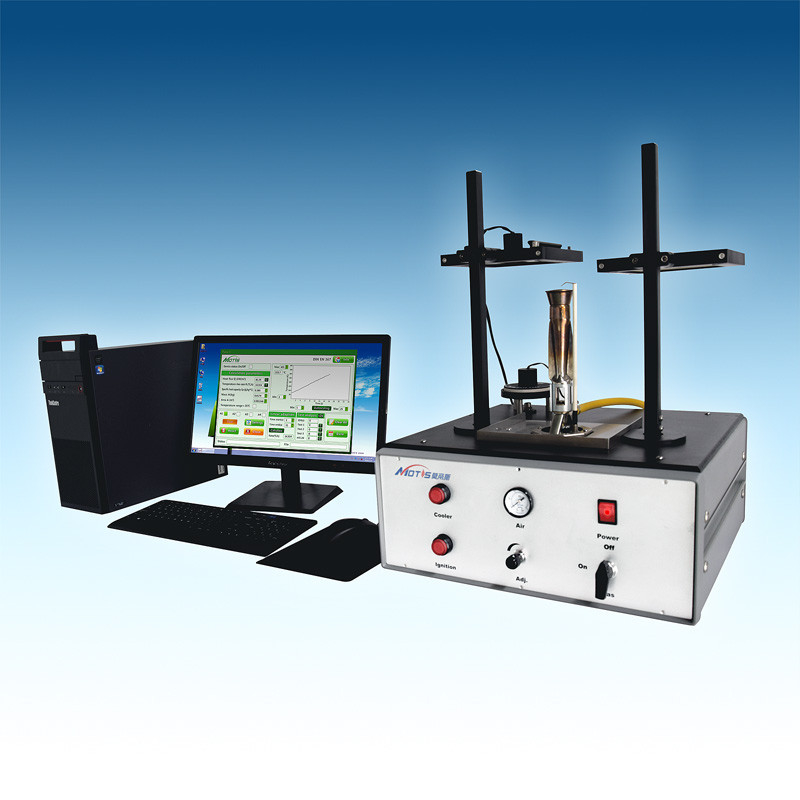

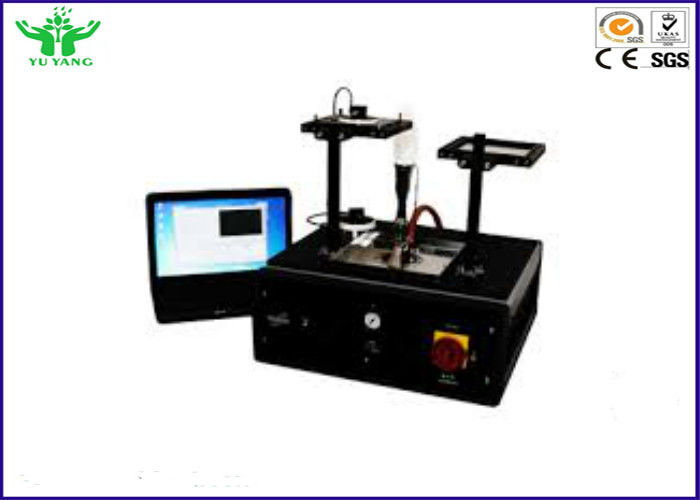

1. يتكون جهاز الإختبار من صندوق تحكم وجسر اختبار من الفولاذ المقاوم للصدأ.
2. مسعر النحاس مصنوع من النحاس بنسبة 99٪.قطر 40 مم ، سمك 1.6 مم ، وزن 18 جرام ؛ثابتان الحرارية
3. هناك 1.6mm سميكة إطار دعم عينة النحاس.الحجم 150 مم × 150 مم ، الثقب الأوسط 50 مم × 50 مم ؛
4. مسعر الألومنيوم.أبعاد 149 مم × 149 مم ؛سمك 6 مم ؛حجم المسام المتوسط ​​90 مم ؛الوزن 264 ± 13 جم ؛
5. إطار دعم العينة مصنوع من الفولاذ المقاوم للصدأ.ومسافة العينة 50 مم من فم الموقد ؛
6. يتم إخماد جهاز الإختبار بموقد ميكل المستورد من الولايات المتحدة الأمريكية.قطر فتحة الموقد 38mm ± 2mm ؛
7. صمام التحكم في التدفق الداخل يضبط اللهب بدقة لحرق السعرات الحرارية
8. مقياس الضغط ومنظم الضغط من ماركات مستوردة.
9. يتم وضع اللوح المعدني بين الموقد وتسخين العينة ، ويمكن نقله بحرية بعيدًا ؛
10. دقة الموقت 0.1 ثانية.
11. حجم العينة 140mmx 140mm.
12. مجهزة بصفيحة معدنية.الحجم 140 مم × 140 مم ؛
13. نظام التحكم الذكي PLC وشاشة اللمس.يحسب النظام تلقائيًا قيمة السعرات الحرارية ؛
14. نظام الاشتعال الأوتوماتيكي ، التوقيت الأوتوماتيكي.
15. يتم حفظ بيانات الاختبار واسترجاعها تلقائيًا ، ويمكن طباعة تقرير الاختبار بحرية ؛
16. دقة المزدوجة الحرارية 0.1 درجة مئوية ؛
17. حجم طاولة الاختبار: 650 مم × 350 مم × 650 مم
18. امدادات الطاقة 220V 50 / 60Hz
