مكان المنشأ:
الصين
اسم العلامة التجارية:
YUYANG
إصدار الشهادات:
IEC60695
رقم الموديل:
YYF059

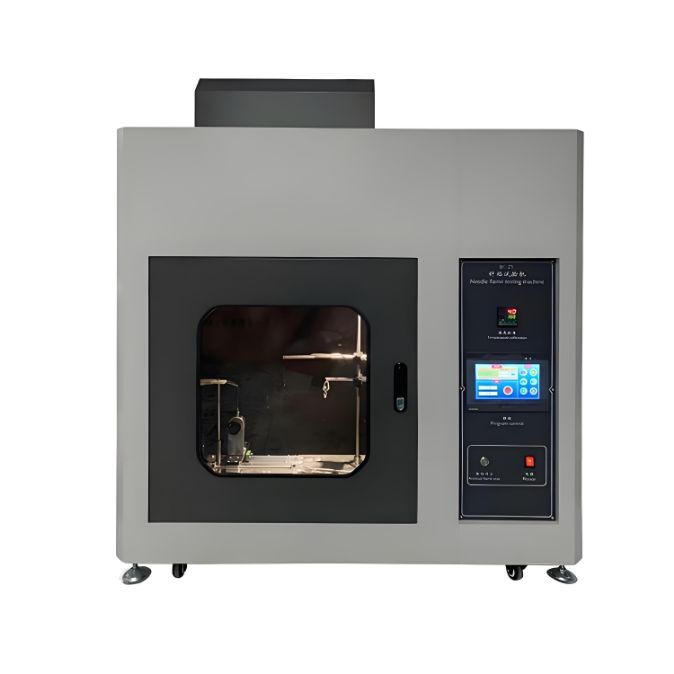

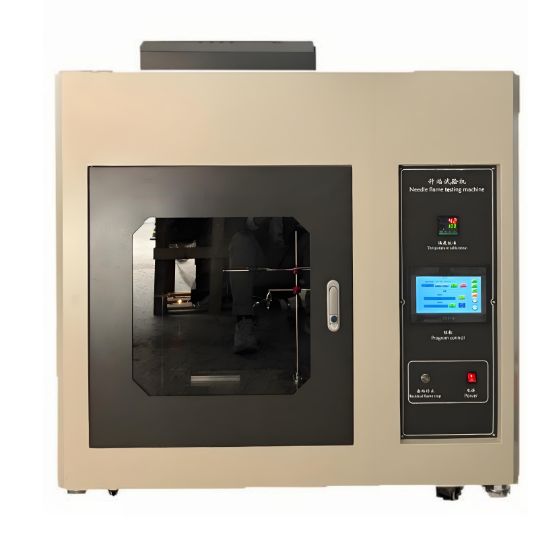

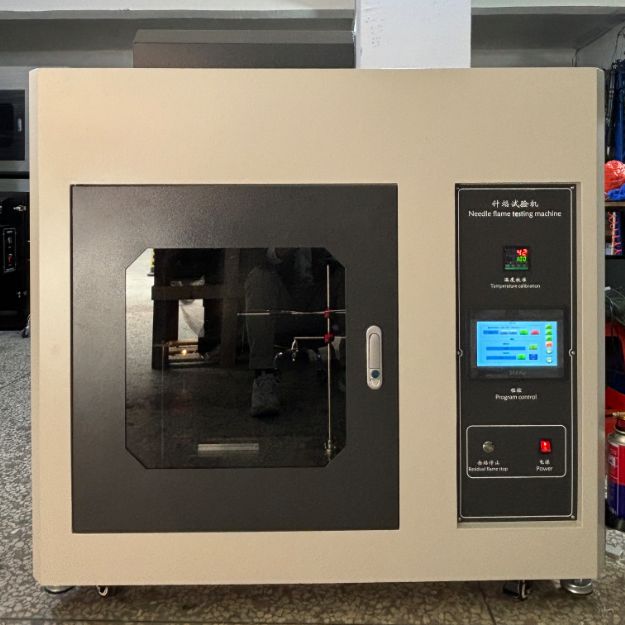

جهاز اختبار احتراق اللهب بالإبرة IEC 60695
الوصف:
جهاز اختبار اللهب هو عنصر الاختبار المحاكي المحدد في IEC60695-2-2 1991 (الإصدار الثاني)، GB5169 والتعديل الأول لـ IEC60695-2-2 (مارس 1994).يستخدم جهاز اختبار اللهب بالإبرة موقد إبرة بالحجم المحدد (Φ0.9mm) وغاز معين (بيوتان أو بروبان). يتم توجيهه إلى عينة الاختبار بزاوية 45 درجة للاحتراق. يتم تقييم خطر الاشتعال الناتج عن اللهب الصغير الناتج عن ظروف الخطأ الداخلية في الجهاز بناءً على ما إذا كانت العينة وطبقة وسادة الاشتعال تشتعل، ومدة الاشتعال، وطول الاحتراق.
جهاز اختبار اللهب مناسب للبحث والإنتاج وفحص الجودة للمعدات الكهربائية والإلكترونية ومكوناتها، بما في ذلك الإضاءة والأجهزة الكهربائية ذات الجهد المنخفض والأجهزة المنزلية والأجهزة الكهربائية لأدوات الآلات ومحركات الأدوات الكهربائية والأدوات الإلكترونية والأدوات الكهربائية ومعدات تكنولوجيا المعلومات والمعدات الكهربائية الخدمية والموصلات الكهربائية والأجزاء المساعدة. ينطبق أيضًا على صناعات المواد العازلة والبلاستيك الهندسي أو المواد القابلة للاشتعال الصلبة الأخرى.
المعلمات:
|

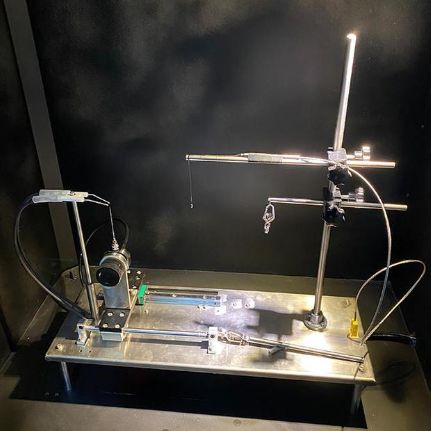

موقد الإبرة |
ستانلس ستيل، فتحة داخلية Φ 0.5mm ± 0.1mm، القطر الخارجي Φ 0.9mm، الطول Φ 35mm |
|
زاوية الموقد |
يمكن أن تكون رأسية (عند تعديل وقياس ارتفاع اللهب) ومائلة 45° (أثناء الاختبار) |
|
إشعال طبقة الفراش |
السماكة أكثر من 10 مم، لوح الصنوبر الأبيض مغطى بورق حرير قياسي 12 جم / م 2 ~ 30 جم / م 2، والمسافة من مكان تطبيق اللهب 200 مم ± 5mm |
|
إيقاف الغاز |
95٪، غاز البيوتان (غاز الأساس) |
|
تدرج درجة حرارة لهب الغاز |
100℃±2℃ ~ 700℃±³℃ (درجة حرارة الغرفة ~ 999℃)، 23.5 ثانية±1.0 ثانية (1 ثانية ~ 99.99 ثانية) |
|
كانت اللهب مرتفعة |
12mm ± 1mm (قابل للتعديل) |
|
وقت الاشتعال |
5 ثوانٍ، 10 ثوانٍ، 20 ثانية، 30 ثانية، 60 ثانية، 120 ثانية -1 +0 ثانية (1 ثانية ~ 999.9 ثانية يتم ضبطها مسبقًا على الشاشة الرقمية) |
|
الاحتفاظ بوقت اللهب |
1 ثانية ~ 99.99 ثانية (شاشة رقمية، يمكن الإيقاف مؤقتًا يدويًا والحفاظ على الشاشة الرقمية) |
|
المساحة التجريبية |
≥0.5m3، الخلفية سوداء |
|
Outline dimension |
الطول 1000 مم × العرض 650 مم × الارتفاع 1140 مم، فتحة العادم Φ 115mm; |
خطوات التشغيل التجريبي:

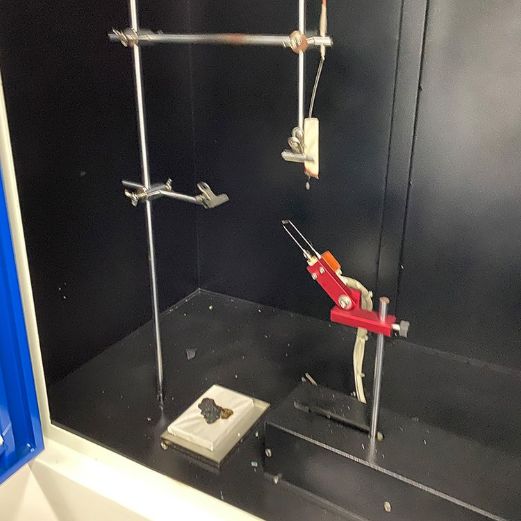

1. تثبيت العينات: قم بتثبيت العينات وفقًا للمتطلبات القياسية وضبط ارتفاع العينات المثبتة على الجهاز.
2. تنظيم اللهب: اضغط على زر "فتح الغاز" (الاشتعال التلقائي) لفتح مصدر الغاز، وافتح صمام مقياس التدفق، وضع مؤشر ارتفاع اللهب على الجزء العلوي من مقعد الاحتراق، واضبط صمام مقياس التدفق لتحقيق ارتفاع اللهب القياسي (12 مم±1).
3. هذا الجهاز مزود بجهاز للتحقق من شدة اللهب. طريقة الاستخدام هي كما يلي: أولاً، ضع سلك المزدوجة الحرارية، الذي يحمل كتلة النحاس لقياس درجة الحرارة، مباشرة فوق الإبرة. ثم، اضغط على زر 'بدء الغاز (الاشتعال التلقائي)' لبدء معايرة درجة الحرارة. بعد الضغط على الزر واستقرار اللهب، ضع مسبار درجة الحرارة فوق نقطة اشتعال الموقد وراقب في نفس الوقت مقياس الحرارة والمؤقت. عندما تصل درجة الحرارة إلى 100℃, يبدأ المؤقت تلقائيًا. عندما تصل درجة الحرارة إلى 700℃, يتوقف المؤقت تلقائيًا. تحقق مما إذا كان الوقت على المؤقت هو 23.5S±1.0S. (المتطلبات القياسية: 23.5S±1.0S).
4. تعديل الزاوية: انقر على الشاشة للبدء (تحتاج إلى النقر عند الأصل) لفتح الجزء السفلي من المنتج المحدد تلقائيًا لتشكيل زاوية 45 درجة.
5. أشعل اللهب. اضبط "وقت إمداد النار"، واضبط موضع العينة والموقد.
ابدأ الاختبار. سيتحرك الموقد تلقائيًا إلى اليمين ويبدأ في توفير الحرارة للعينة بمجرد أن يكون في الموضع.
