إيزو 9239-1 ASTM E 648 أرضية محرك اختبار تدفق الحرارة المشعة

ISO 9239-1 ASTM E 648 آلة اختبار تدفق الحرارة الإشعاعية للأرضيات

الوصف:

تُستخدم طريقة الاختبار هذه لقياس التدفق الإشعاعي الحرج لأنظمة تغطية الأرضيات المثبتة أفقيًا والمعرضة لمصدر اشتعال مشتعل في بيئة حرارة إشعاعية متدرجة، داخل غرفة اختبار. يمكن استخدامه أيضًا لقياس نفس التدفق الإشعاعي الحرج لعزل السليلوز في أرضية العلية المكشوفة. مناسب لجميع أنواع مواد الأرضيات. مثل: السجاد النسيجي، الخشب اللين، الخشب، المطاط والأرضيات البلاستيكية ومواد رش ألواح الأرضيات. يمكن أن يتفاعل الجهاز مع أداء احتراق الأرضيات بما في ذلك استخدام الركيزة، والمواد الداعمة، والمواد الداعمة، أو مواد الأرضيات الأخرى من المرجح أن تؤثر على نتائج الاختبار، والتي تُستخدم للاختبار والوصف في ظل ظروف خاضعة للرقابة في المختبر، وخصائص الاحتراق في المتجر إلى حرارة المادة المقترنة للتفاعل مع الحريق.

المعيار:

1. ISO9239-1-2010  اختبارات رد الفعل على الحرائق للأرضيات -- الجزء 1: تحديد سلوك الاحتراق باستخدام مصدر حرارة إشعاعي

2. GB/T 11785-2010 اختبارات رد الفعل على الحرائق للأرضيات—تحديد سلوك الاحتراق باستخدام مصدر حرارة إشعاعي

3. ASTM E 648: اختبار قياسي للتدفق الإشعاعي الحرج للأرضيات - نظام التغطية يستخدم طاقة الحرارة الإشعاعية

الهيكل:

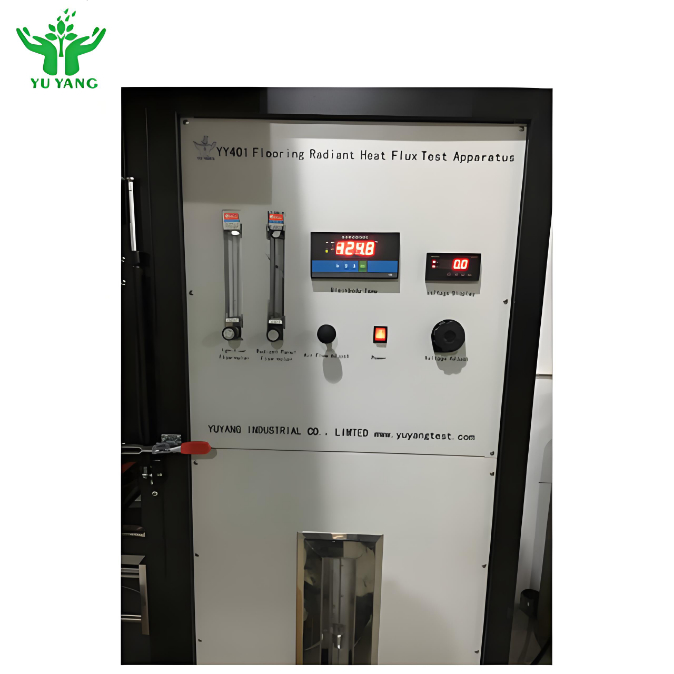

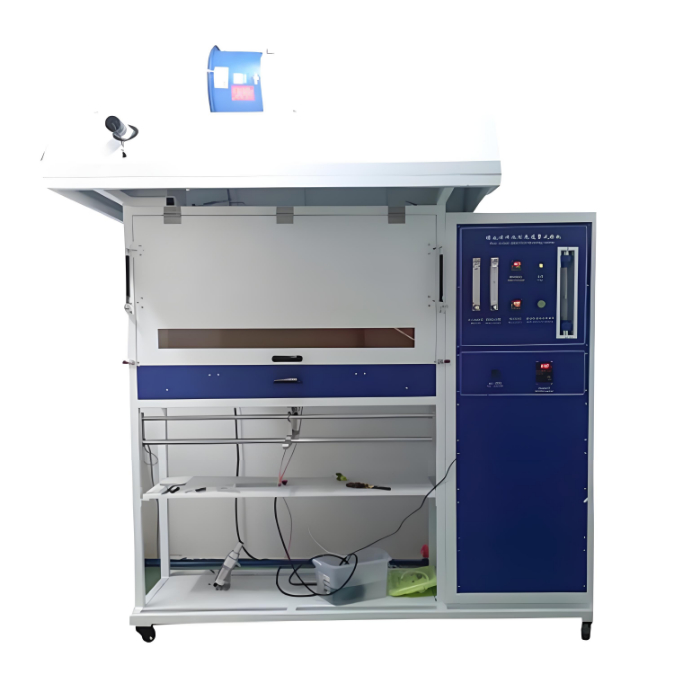

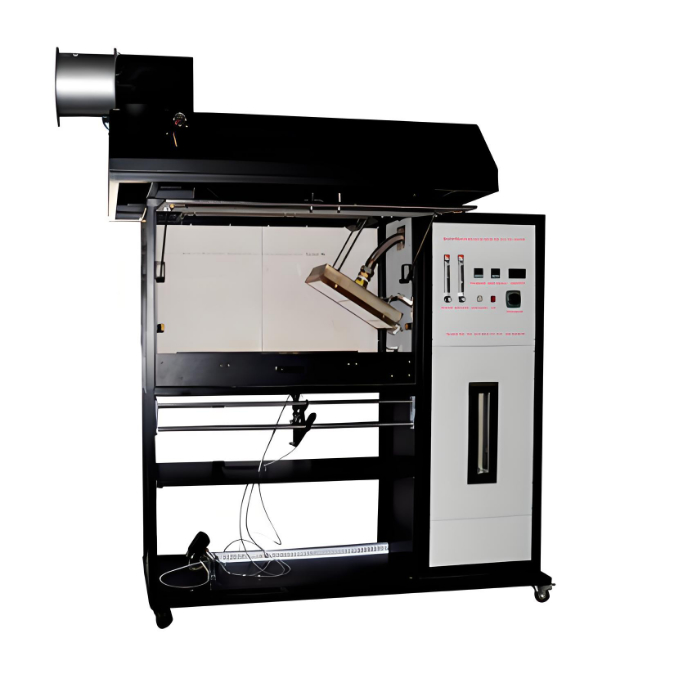

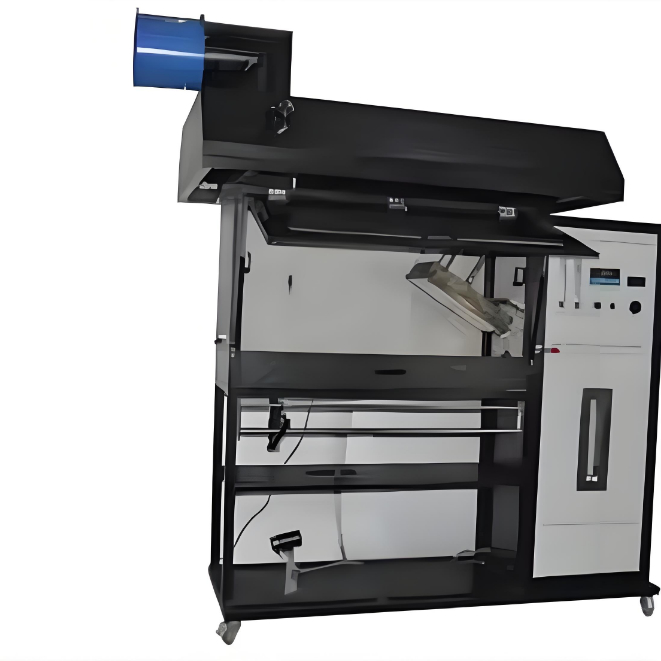

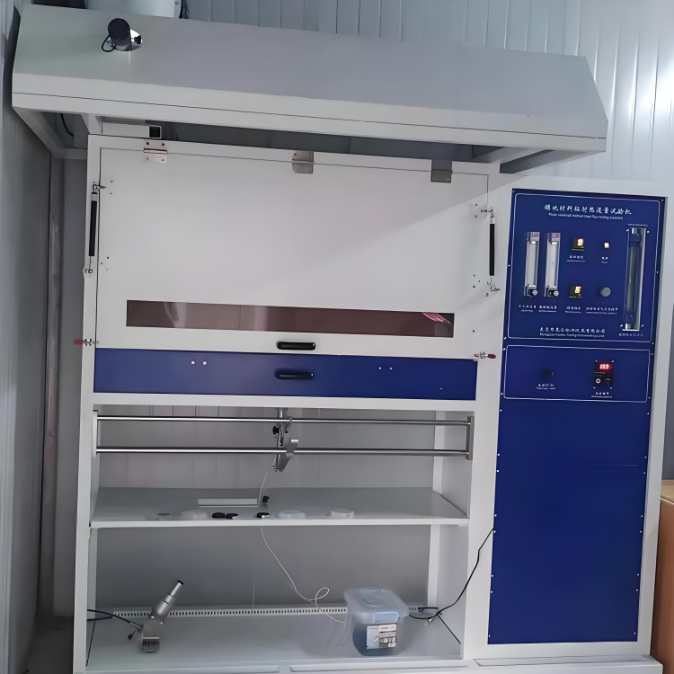

1. يتكون هيكل الجهاز من جزأين: غرفة احتراق وغرفة تحكم.

2. حجم غرفة الاحتراق: حوالي L1420*W1200*H2300 (مم).

3. مادة غرفة التحكم / غرفة الاحتراق:  لوح فولاذي مقاوم للصدأ عالي الجودة 304 #، معالجة آلة CNC.

4. شعلة اللحام: تلبي تمامًا متطلبات GB/T 11785.

5. الأجزاء الميكانيكية الأخرى مصنوعة من الفولاذ المقاوم للصدأ 304 أو الفولاذ 45 #، ومضادة للتآكل والصدأ.

الميزات:

1. جميع المكونات الهيكلية مصنوعة من الفولاذ المقاوم للصدأ، والمظهر، ومقاومة التآكل؛

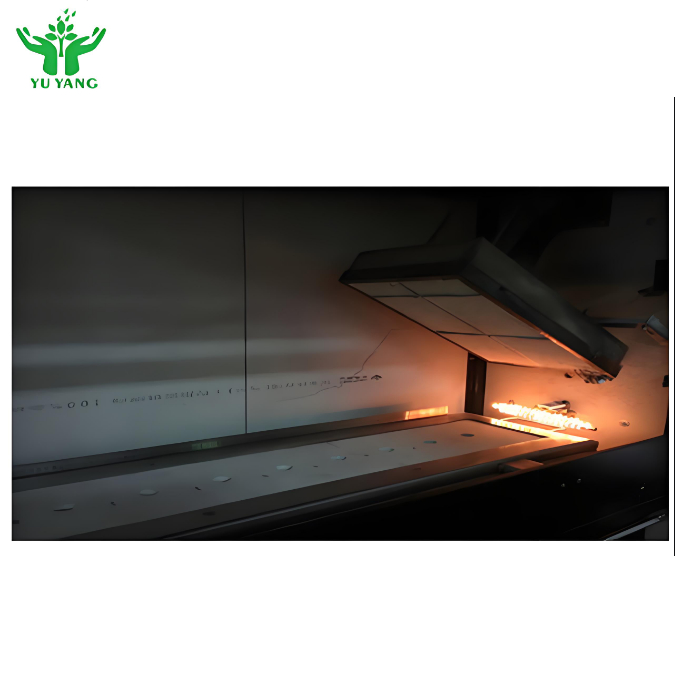

2. مصدر الإشعاع عبارة عن لوح إشعاع حراري خزفي مسامي بحجم 300 مم * 450 مم، ومائل بزاوية 30 درجة؛
3. تم استيراد المسعر من الولايات المتحدة، النطاق 50 كيلو واط / م 2؛
4. يبلغ قطر الشاعل 0.7 مم، 19 / EA، ويقع في الجزء السفلي من خط الوسط لكل 60 درجة؛
5. اللوحة القياسية مصنوعة من سيليكات الكالسيوم بدون طبقة طلاء، والتي يبلغ حجمها 1050 * 250 مم والسمك 20 ± 1 مم، والكثافة 850 ± 100 كجم / م 3؛
6. موقد اشتعال مساعد صغير من الفولاذ المقاوم للصدأ يشعل العينة؛
7. صمام التحكم في تدفق المدخل، والتحكم الدقيق في تدفق البروبان؛
8. مزود بمنفاخ هواء يوفر الهواء، والغاز المختلط من خلال غاز خلط فنتوري.

نطاق التطبيق:

جهاز اختبار التدفق الحراري الإشعاعي للأرضيات مخصص لمواد التبليط التي يتم وضعها أفقيًا وتعريضها لمجال إشعاع حراري مائل بلهب صغير؛ مواد أرضيات مختلفة مثل: السجاد النسيجي، وألواح الفلين، والألواح الخشبية، والألواح المطاطية والأرضيات البلاستيكية ومواد رش الأرضيات.
