أجهزة اختبار تدفق الحرارة الإشعاعية للأرضيات ASTM E648

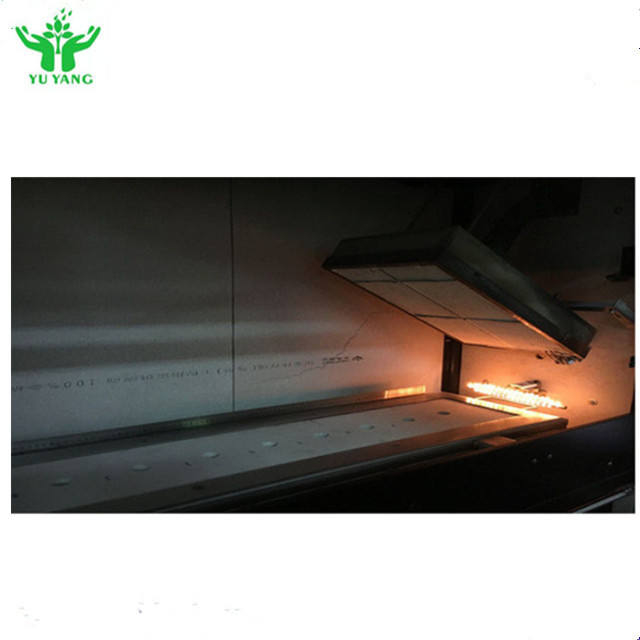

تقيس طريقة الاختبار هذه التدفق الإشعاعي الحرج لأنظمة تغطية الأرضيات المثبتة أفقيًا والمعرضة لمصدر اشتعال مشتعل في بيئة حرارة إشعاعية متدرجة داخل غرفة اختبار. يمكنها أيضًا قياس التدفق الإشعاعي الحرج لعزل السليلوز في أرضية العلية المكشوفة.

مناسب لجميع أنواع مواد الأرضيات بما في ذلك السجاد النسيجي والخشب اللين والخشب والمطاط والأرضيات البلاستيكية ومواد رش ألواح الأرضيات. يقوم الجهاز بتقييم أداء الاحتراق لأنظمة الأرضيات بما في ذلك الركائز أو المواد الداعمة أو أي تعديلات قد تؤثر على نتائج الاختبار.

• GB/T 11785: قياس أداء احتراق الأرضيات - مصدر الحرارة الإشعاعية
• ISO 9239-1:2002: أداء احتراق الأرضيات الجزء 1 - أداء الاحتراق المحدد بمورد الحرارة الإشعاعية
• ASTM E648: طريقة الاختبار القياسية للتدفق الإشعاعي الحرج لأنظمة تغطية الأرضيات باستخدام الحرارة الإشعاعية

• مصدر الطاقة: تيار متردد 220 فولت، 50 هرتز
• إجمالي الطاقة: 2 كيلو واط
• دقة المؤقت:< 1 ثانية/ساعة
• نطاق قياس التدفق الحراري: (0-15) كيلو واط/متر مربع
• دقة مقياس التدفق الحراري: ± 0.2 كيلو واط/متر مربع (<± 3%)
• نطاق درجة حرارة الإشعاع الحراري: 400-600℃، دقة ±0.5℃
• خطأ درجة حرارة الجسم الأسود: ±5℃
• سرعة العادم: (2.5 ± 0.2) م/ث
• سعة العادم: (39-85) م³/دقيقة
• لوحة إشعاعية حرارية مسامية: 300 ملم × 450 ملم، قادرة على ~900℃
• مزدوجة حرارية: مزدوجة حرارية مغلفة بالفولاذ المقاوم للصدأ بقطر K يبلغ 3.2 ملم
• متطلبات توزيع التدفق الحراري:
  • 200 ملم: (9.1 ± 0.4) كيلو واط/متر مربع
  • 400 ملم: (5.0 ± 0.4) كيلو واط/متر مربع
  • 600 ملم: (2.4 ± 0.2) كيلو واط/متر مربع
• غازات الاحتراق: البروبان (يوفرها العميل)
• معدل تدفق غاز الاحتراق: (0.026 ± 0.002) لتر/ثانية
• موقد الاحتراق: القطر الخارجي 10 ملم، القطر الداخلي 6 ملم، مع 35 فتحة بقطر 0.7 ملم
• ارتفاع اللهب: 60-120 ملم قابل للتعديل
• نظام الإشعال: إشعال إلكتروني عالي الجهد
• نظام العادم: مروحة عادم قوية تنشط تلقائيًا بعد الاختبار

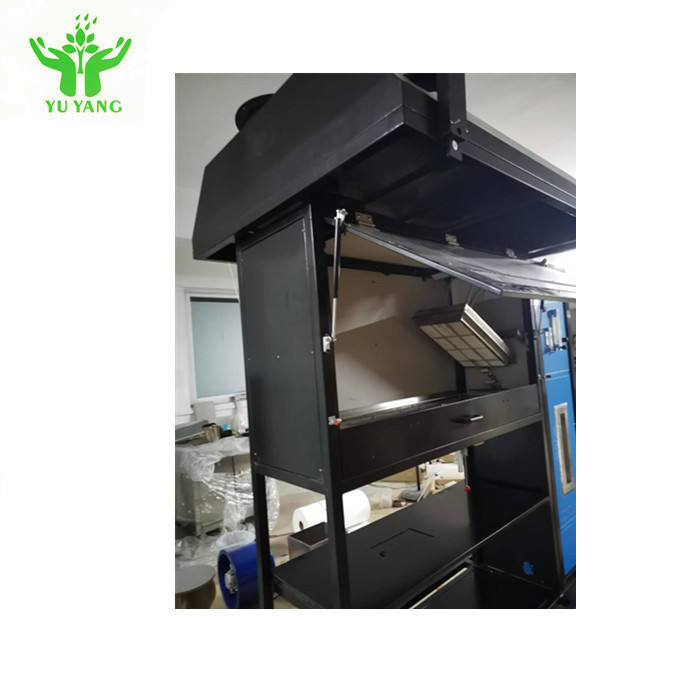

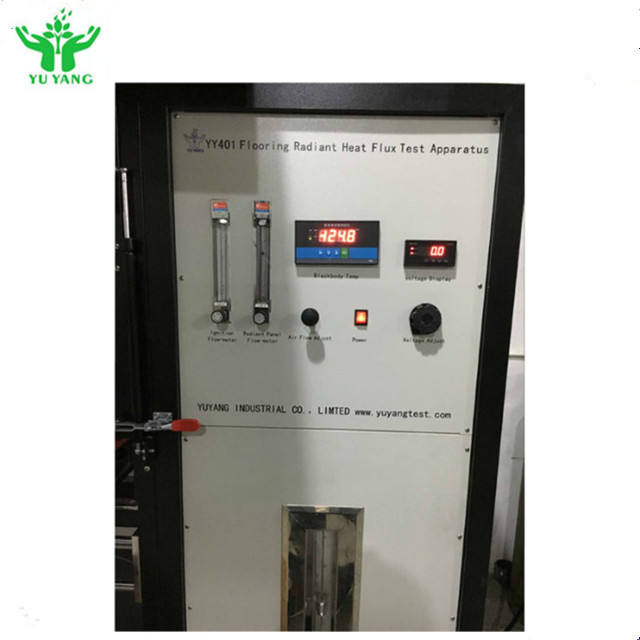

• يتكون من غرفة احتراق وصندوق تحكم
• أبعاد غرفة الاحتراق: 1420 × 1200 × 2300 ملم
• الأبعاد الكلية: 2530 × 1270 × 2700 ملم (بما في ذلك الخزانة الكهربائية)
• المواد: فولاذ مقاوم للصدأ 304 عالي الجودة (سمك 1.2 ملم)، آلة CNC
• موقد اللهب: فولاذ مقاوم للصدأ 304، متوافق تمامًا مع معايير GB/T11785
• مكونات أخرى: فولاذ مقاوم للصدأ 304 أو مادة A3 مع طلاء سميك لمقاومة التآكل

• نظام يتم التحكم فيه بواسطة الكمبيوتر مع نظام تشغيل Windows XP
• يتضمن جهاز كمبيوتر وطابعة
• برنامج قياس نفاذية الضوء مع إمكانية إخراج المنحنى
• ميزات السلامة: حماية من الحمل الزائد للطاقة، حماية من ماس كهربائي، حماية من الحمل الزائد لحلقة التحكم
