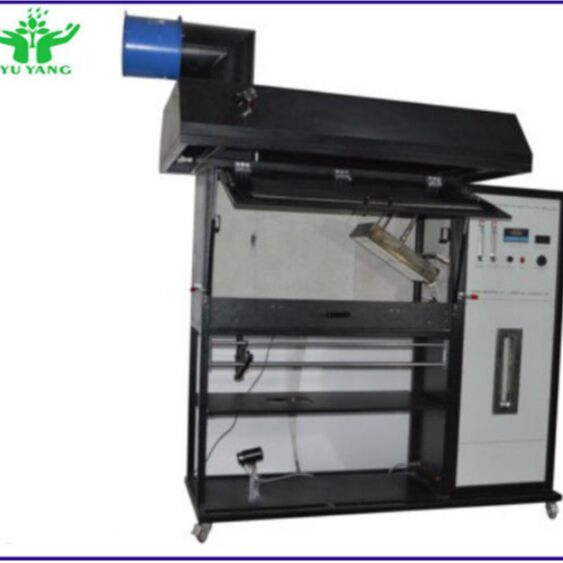

ISO 9239-1 ASTM E 846 أجهزة اختبار تدفق الحرارة الإشعاعية للأرضيات

يعد اختبار لوحة الأرضيات الإشعاعية ISO 9239 حجر الزاوية في اختبارات تفاعل مواد الأرضيات مع الحريق في نظام Euroclass. يقيس الجهاز انتشار اللهب للعينة تحت التعرض الحراري باستخدام مصدر إشعال حرارة إشعاعية. يحاكي التعرض الحراري حريقًا ينمو في غرفة المنشأ يشع عبر فتحة الباب على الأرضيات في غرفة أو ممر مجاور.

يمكن أيضًا استخدام جهاز اختبار اللوحة الإشعاعية للأرضيات هذا للاختبارات وفقًا لمعايير ASTM E648 و DIN 4102؛ الجزء 14.

• GB/T 11785 "قياس أداء احتراق الأرضيات - مصدر حرارة إشعاعي"
• ISO 9239-1:2002 "أداء احتراق الأرضيات الجزء 1 - يتم تحديد أداء الاحتراق باستخدام مصدر الحرارة الإشعاعية"
• ASTM E648: طريقة الاختبار القياسية للتدفق الإشعاعي الحرج لأنظمة تغطية الأرضيات باستخدام الحرارة الإشعاعية
• ASTM E970: طريقة الاختبار القياسية للتدفق الإشعاعي الحرج لعزل أرضية العلية المكشوفة باستخدام مصدر طاقة حرارة إشعاعية
• NFPA 253: طريقة الاختبار القياسية للتدفق الإشعاعي الحرج لأنظمة تغطية الأرضيات باستخدام مصدر طاقة حرارة إشعاعية

• غرفة اختبار معزولة مع لوحة عزل سيليكات الكالسيوم ونافذة مراقبة مقاومة لدرجة الحرارة
• تجميع دعم عينة من الفولاذ المقاوم للصدأ مثبت على منصة منزلقة لتحميل العينات بسهولة وأمان
• لوحة إشعاعية تعمل بالغاز مائلة بزاوية 30 درجة، موجهة إلى عينة نظام تغطية الأرضيات المثبتة أفقيًا
• توزيع تدفق الطاقة الإشعاعية يتراوح من الحد الأقصى الاسمي البالغ 10.9 كيلو واط/متر مربع إلى الحد الأدنى البالغ 1.1 كيلو واط/متر مربع
• عينة معايرة وهمية مع حامل، ومقياس تدفق حرارة معاير، وتركيب
• المسافة المحروقة حتى انطفاء اللهب تتحول إلى تدفق إشعاعي حرج مكافئ بالكيلو واط/متر مربع
• مقياس تدفق الحرارة: النطاق 0-50 كيلو واط/متر مربع؛ الانبعاث السطحي: ε=0.95±0.05
• نظام قياس الدخان وفقًا للمعيار DIN 50055 مثبت على إطار منفصل في مدخنة العادم
• رف تحكم للمراقبة المريحة أثناء إعداد الجهاز والمعايرة
• الإشعال التلقائي للوحة الإشعاعية مع إيقاف التشغيل الآمن
• شعلة إشعال أوتوماتيكية متحركة من النوع T
• غطاء من الفولاذ المقاوم للصدأ مع منافذ قياس الدخان
