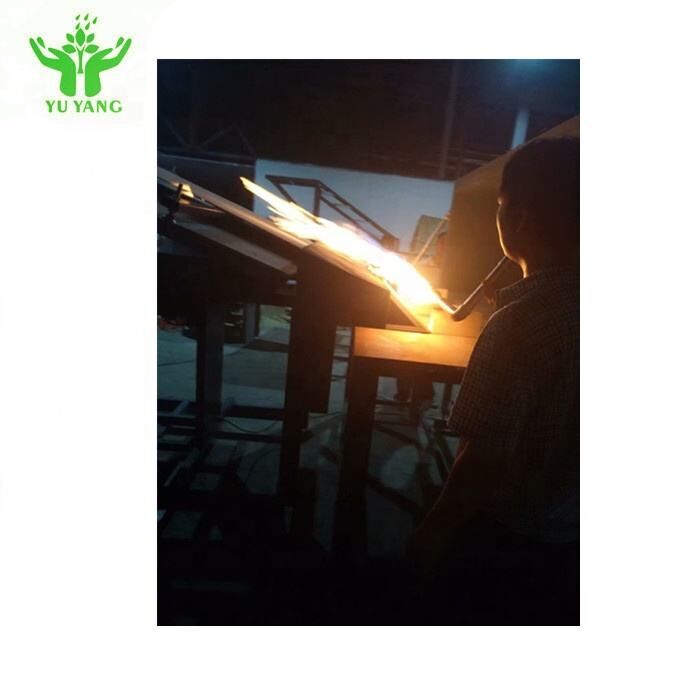

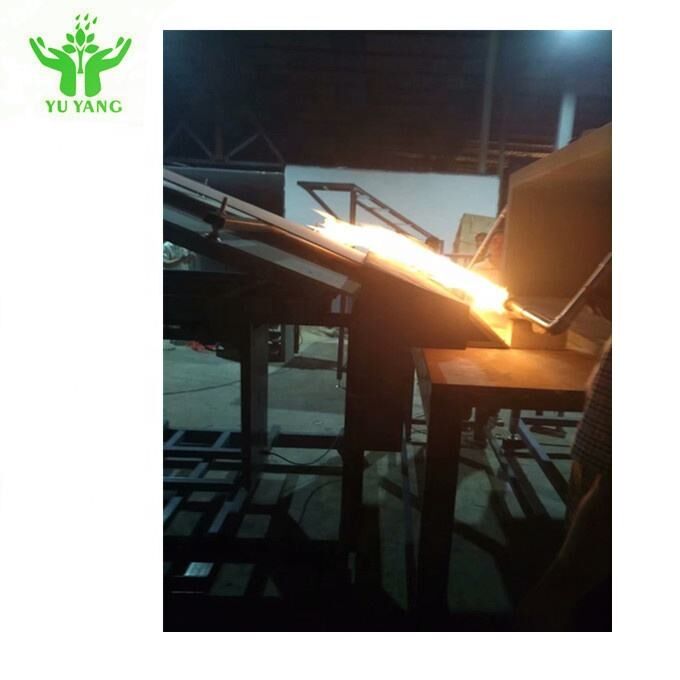

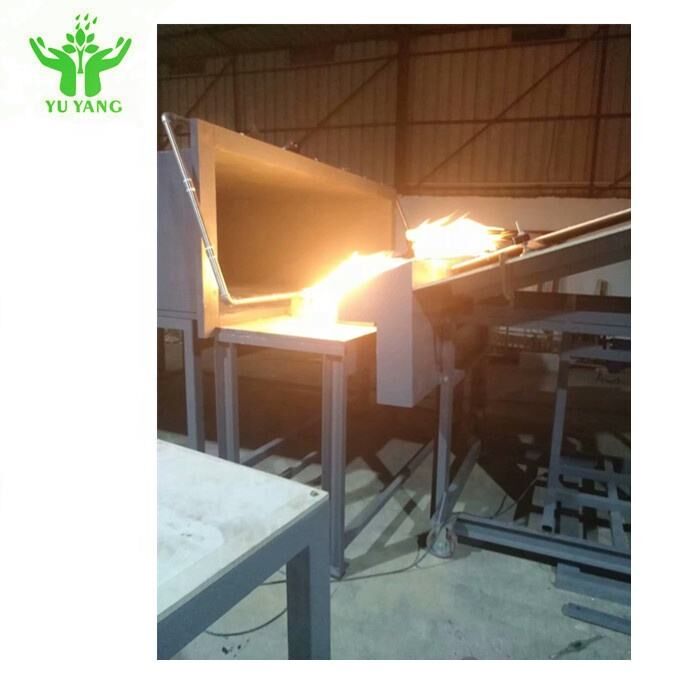

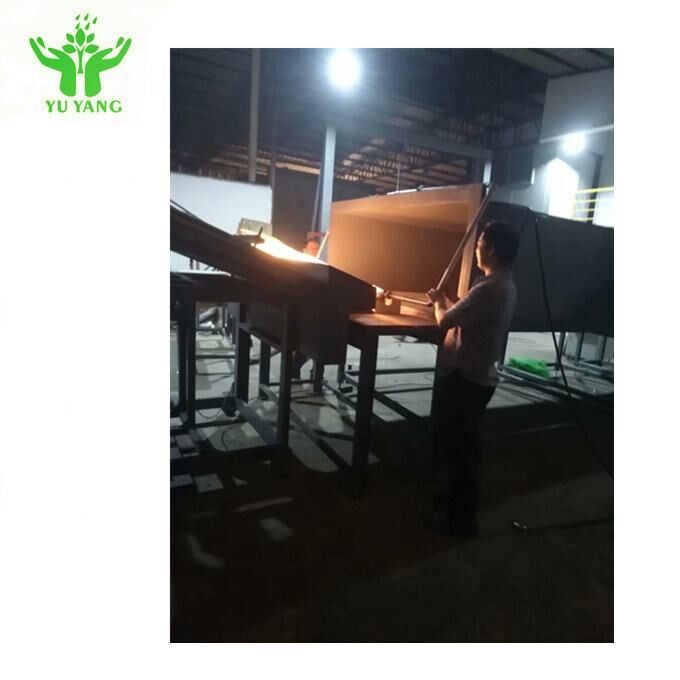

معدات اختبار الحريق انتشار اللهب في الخلايا الشمسية وآلة اختبار العلامة المشتعلة

تم تصميم وتطوير آلة اختبار انتشار اللهب والاحتراق للخلايا الشمسية بناءً على معايير UL 1730 وIEC 61730-2. يحاكي هذا الجهاز الظروف الحقيقية لتقييم الأداء المقاوم للحريق لمكونات السقف، وتقييم العينات عند المستويات A (1.82 م)، وB (2.4 م)، وC (3.9 م). كما يتم استخدامه لاختبار أداء مقاومة الحرائق للمكونات الكهروضوئية.

• UL 1730: أجهزة مراقبة كاشف الدخان وملحقاتها لوحدات المعيشة الفردية في المساكن متعددة الأسر وغرف الفنادق/الموتيلات
• UL 790: طرق الاختبار القياسية لاختبارات الحريق لأغطية الأسطح
• IEC 61730-2 الملحق أ: اختبارات الحريق وانتشار اللهب واختبارات العلامة التجارية المحترقة
• ASTM E 108-04: طرق الاختبار القياسية لاختبارات الحريق لأغطية الأسطح
• KS C IEC 61730-2 الملحق أ: اختبار مقاومة الحريق واختبار انتشار اللهب والعلامة التجارية المحترقة

• مواد تغطية السقف من الخشب الرقائقي: 1300 (عرض) × 1000 (عمق) × 120 (ارتفاع) ملم لتركيب عينة الاختبار
• تم تركيب لوحة اختبار عدم القابلية للاحتراق في نهاية الاختبار لإيقاف تصلب اللوحة
• لوحة تحكم في المروحة من الفولاذ المقاوم للصدأ مع زاوية اختبار قابلة للتعديل: 1,440 (طول) × 940 (ارتفاع) ملم
• حامل الإطار الرئيسي الفولاذي المقاوم للتآكل: 1,020 (طول) × 1,000 (عمق) × 1,473 (ارتفاع) ملم
• مجموعة الألواح غير القابلة للاحتراق تحاكي الأفاريز والكورنيش: 330 (عرض) × 2,130 (عمق) × 584 (ارتفاع) ملم
• معدل تدفق الهواء: 19 ± 8 كم/ساعة (5.5 م/ثانية) مع مراقبة مقياس شدة الريح
• أنابيب تهوية منفصلة لسحب الهواء الخارجي
• مرشح قرص العسل وريشة توجيه مدخل الغاز في مجرى الهواء
• قنوات التهوية مع لوحة تعديل المنحدر للتحكم في اتجاه تدفق الهواء
• ألواح توجيه من الفولاذ المقاوم للصدأ لضمان تدفق هواء ثابت
• مواد مجاري الهواء المصنوعة من الفولاذ المقاوم للصدأ: 2,130 (عرض) × 762 (ارتفاع) × 3,000 (طول) ملم
• مروحة ثلاثية الطور 220 فولت، 50 هرتز مع نظام عكسي وتدفق بحد أدنى 300 متر مكعب/دقيقة
• عاكس متغير السرعة بشكل لا نهائي (0-100% قابل للتعديل)
• مواقد غاز للحريق المتقطع وانتشار اللهب والنار المتطايرة: طول 1.12 م مع فتحة 12.7 مم × 0.91 م
• صمام تحكم بالغاز عالي الدقة بقدرة 22000 وحدة حرارية بريطانية/الدقيقة (387 كيلووات في الساعة)
• المزدوج الحراري للموقد العلوي عند 58.7 مم، اختبار 888 ± 28 درجة مئوية
• نظام الإشعال التلقائي مع قطب الإشعال 1.8 كيلو فولت في الثانية
• نظام التحكم بدرجة الحرارة بمقاييس ضغط عالية الدقة
• مواد دعم شبكية معدنية مع منصات قابلة للتدوير

• نظام التحكم بالكمبيوتر مع برنامج LabView وشاشة LCD مقاس 10.2 بوصة
• نظام الحصول على البيانات مع بطاقات الحصول على البيانات NI
• تشتمل مكونات النظام على: وحدة إدخال مزدوجة حرارية 16 بت، ووحدة إدخال تحويل A/D 16 بت، ووحدة إدخال/إخراج البيانات، ووحدة إخراج تحويل A/D 12 بت، ولوحة الكترونية معززة ذات 4 و8 فتحات، ووحدات LabView، ووحدة شبكة Ethernet
• أنظمة اختبار العلامات التجارية مع مواقد غاز تحافظ على درجة حرارة 880 ± 10 درجة مئوية

• أي جزء من مواد تغطية السقف ينفجر من سطح الاختبار في لهب أو جزيئات متوهجة
• فتح سطح السقف من خلال انزلاق المواد أو انقسامها أو تقويسها
• تقييمات السلامة من الحرائق:
  • الفئة أ: مدى انتشار اللهب 1.82 م
  • الفئة ب: مدى انتشار اللهب 2.4 م
  • الفئة ج: مدى انتشار اللهب 3.9 م

• أي جزء أو مكون ينفجر من سطح الاختبار ويتعرض للنيران أو السقوط
• اختفاء الجزيئات المضيئة في مكونات هيكل السقف
• استمرار احتراق المكونات أو الألواح
