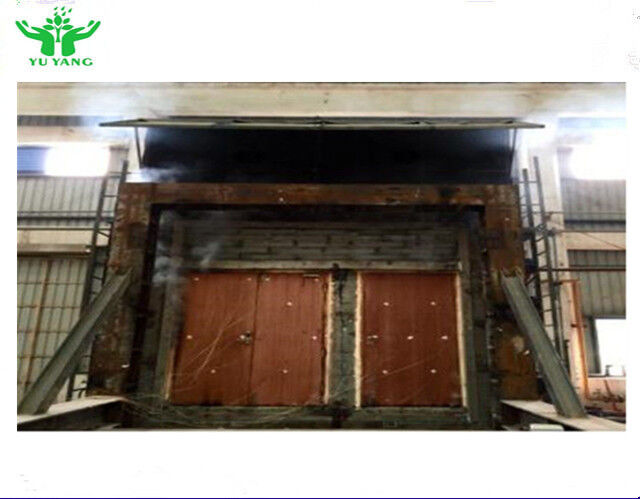

ISO 834 BS 476 الجزء 20&22 مواد البناء والهياكل فرن اختبار مقاومة الحريق الرأسي
معدات اختبار قابلية الإشتعال العمودية المقاومة للحريق على نطاق واسع

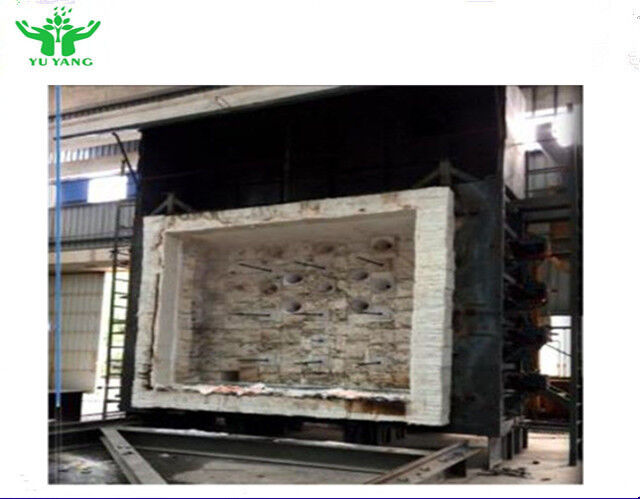

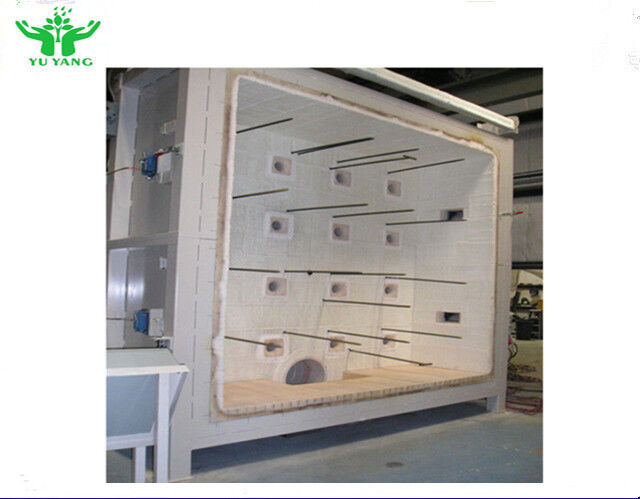

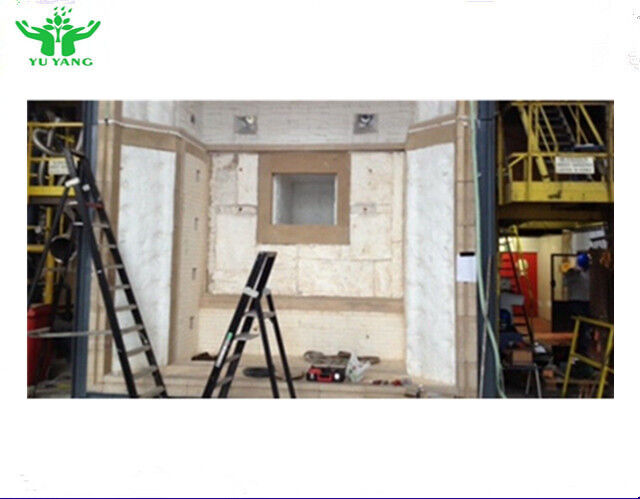

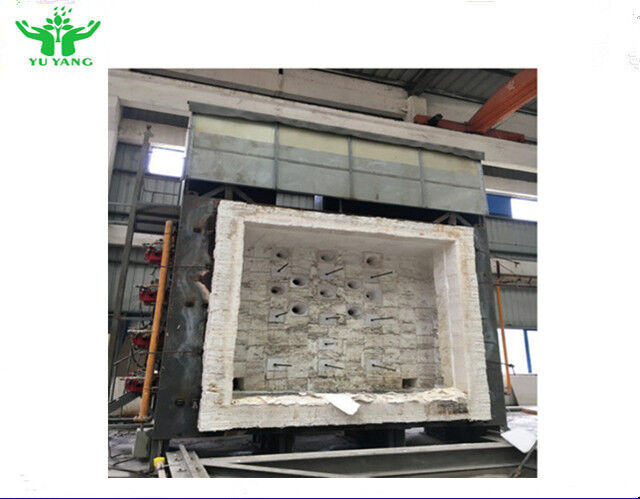

فرن اختبار مقاومة الحريق العمودي الكامل المصمم لاستخدام الوقود السائل أو الغازي وقادر على تسخين عناصر الفصل العمودي على جانب واحد.وتتكون غطاء الفرن من مواد مقاومة للحريق ذات كثافة أقل من 1000 كجم/م3، تشكل أكثر من 70% من السطح المعروض داخلياً.
مصممة خصيصًا لتوفير ظروف تعرض للحريق فيما يتعلق بالتعرض الحراري والضغط ، بما يتماشى مع معايير CEN و ISO و IMO. الحد الأدنى لأبعاد الغرفة الداخلية:عرض 4000 مم × ارتفاع 3000 مم × عمق 1000 مم.
يتم بناء الوحدات الوحيدة في المصنع ويتم شحنها في حاويات 40ft HC. يتم تجميع الوحدات الوحيدة على أساس قوي تم إعداده من قبل العميل عند وصولها.
غطاء فولاذ الفرن
مصنوعة من أقسام صلبة هيكلية وألواح مصممة للاستخدام القوي. يتم تعزيز الألواح الصلبة بقنوات C، I-شعاع، والأقسام الصلبة لمواجهة التشوه الهيكلي بسبب الحرارة،خاصة حول فتحات المحترقين، الحرارة، مسبار الضغط، ومنافذ عرض.
يتم تثبيت ألواح حديدية صلبة على الوجه الخارجي الأمامي لتوفير سطح قوي لتثبيت إطار احتواء العينة.أربع مجموعات من مشابك الدوال ذاتية القفل تحافظ بشكل آمن على إطار احتواء عينة الاختبار على مقدمة الفرن.
عزل الفرن
يتكون الغطاء الحار من عبوات عازلة عند درجة حرارة 1430 درجة مئوية مع كثافة 900 كجم / متر مكعب على الوجه الساخن ، مدعومة بعزل الألواح الألياف على الوجه البارد.تبقى درجة حرارة الغلاف الخارجي أقل من 75 درجة مئوية لمدة ساعتين في اختبار النار عند 1200 درجة مئوية.
أحجار من القطع المسبقة الصنع عالية درجة الحرارة مصنوعة من الألياف المقاومة للنسيج المقاومة للنسيج والتي تم تصنيفها عند 1600 درجة مئوية تحمي محيط فتح الفرن من الاحتكاك المستمر من قبل إطار العينة.
أربعة منافذ مشاهدة على الحائط الخلفي للمكّة توفر رؤية كاملة لعينة الاختبار أثناء الاختبارات النارية. كل منها يحتوي على لوحة زجاجية من الكوارتز الواضحة الموجودة في حجرة معزولة تبرد بالهواء.
يتم تغطية فتحة غازات العادم في الفرن واستقبال غازات الدخان بعزل ألياف السيراميك ذات الكتلة الحرارية المنخفضة (الكثافة: 128 كجم / م3).
الرسم
يتم طلاء غلاف الفرن الخارجي بطلاء ذو درجة حرارة عالية ذو لون فضي.
نظام تحكم الضغط
ثلاثة مدفعات فولاذية محركية مقاومة للحرارة مدمجة في مدخنة الاستخراج تمكن من التحكم بدقة في ضغط غرفة الفرن.فتحات الاستخراج القابلة للتعديل تسمح بتغيير معدلات الاستخراج في مواقع مختلفة داخل الغرفةالمكابح المتحركة قابلة للتعديل من غرفة التحكم عن طريق نظام إدارة بيانات اختبار الحريق
نظام الاحتراق

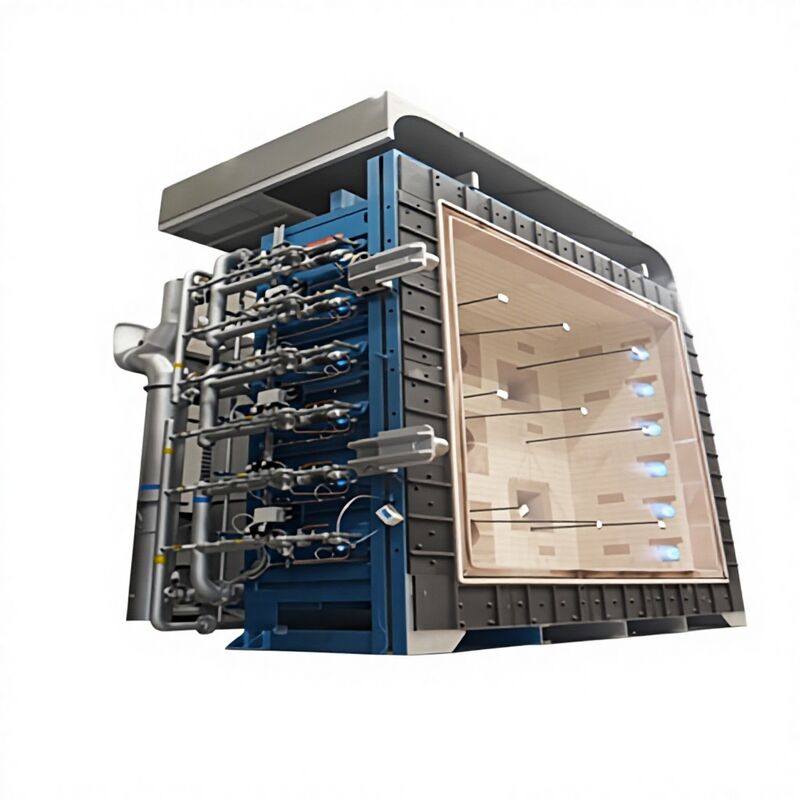

تم توفير اثني عشر محرقة للغاز الطبيعي المسال / الغاز الطبيعي: يتم تركيب 6 وحدات على جدار الفرن الأيسر (3m × 1.3m) و 6 على الجانب الأيمن.
تشمل معدات الاحتراق:
- 12 مُحرّقات خليط الغاز
- 12 صمامات تحكم توازن الهواء
- 12 صمامات تحكم ميزان الغاز
- 12 منظمات الغازات الطائرة
- 12 صمامات إيقاف الغاز للمحارق
- 12 التحكم الآلي بالكامل في سلامة محرقة الغاز
- 12 إشعال الشرارة، المحول والكابل
- 12 ماسح فوق بنفسجي
- 12 أنابيب هواء مرنة
- 12 أنابيب غاز مرنة
- 12 صمامات الفراشة الهوائية اليدوية
- 3 صمامات إيقاف الغاز الرئيسية
- 6 مفاتيح ضغط الغاز مع الموصلات
- 30 مقاييس غاز
- 3 غاز الهواء صمامات نسبة ميكرو
- 3 منفخ هواء الاحتراق
- 3 مرشح الغاز الرئيسي
- 3 المنظم الرئيسي للغاز
المداخن مناسبة للغاز الطبيعي أو الغاز النفطي المسال (يتم تأكيدها من قبل العميل عند الطلب). جميع المداخن مزودة بمكونات سلامة قياسية وتتوافق مع لوائح سلامة الغاز المحلية.يتم تصنيع كتلة الوقود من المواد القابلة للتخلص والتي تتكون من 80٪ من الألومينا، مصممة لتحمل الصدمات الحرارية العادية.
نظام توزيع الغاز والهواء
ثلاثة مروحة تنفخ الهواء تزويد نظام الاحتراق بالهواء وتزود الغلاف الجوي للمأوى بالأكسجين لتلبية متطلبات معيار اختبار الحريق لنحو مستويات الأكسجين.يتم تشغيل المروحة من لوحة التحكم في الاحتراق في غرفة التحكم في الفرن.
يتم تصنيع جميع أنابيب الهواء المترابطة مسبقاً لتسهيل التعامل معها ويتم توصيلها في الموقع. يتم تزويد المراوح بمكابح عزل.
يتم مناقشة توجيهات أنابيب الغاز الداخلية مع العميل قبل التصنيع لتتناسب مع تخطيط مبنى المختبر. النظام يتوافق مع جميع متطلبات السلامة المحلية،مع أنابيب الغاز والهواء مطلية بألوان تحديد معتمدة دولياً.
نظام الاستخراج و المدخنة
يتضمن نظام الاستخراج مروحة استخراج وقنوات الدخان للسيطرة على إخلاء غازات الاحتراق الساخنة من الفرن إلى المدخنة أثناء الاختبارات.يتم تنشيط مروحة الاستخراج من غرفة التحكم عن طريق وضع التشغيل التلقائي أو اليدوي.
يتم بناء قنوات غازات العادم بين مروحة الاستخراج والفرن من الأجزاء الصلبة الجاهزة التي تم تجميعها في الموقع ، معزولة لتحمل دورات تدفئة وتبريد منتظمة ،ومطلية بطلاء عالي درجة الحرارة لحماية التآكل.
محفز السحب يخفف غازات العادم لخفض درجة الحرارة قبل أن يمر إلى مروحة الاستخراج.يمكن توفير مدخنة بقطر داخلي 950 ملم وارتفاع 3 أمتار على الأقل فوق السقف عند الطلب، أو الرسومات المقدمة للعميل في البناء. يتم تصنيع المدخنة من الصلب الخفيف ، والقائمة بحرية ، وتتطلب إعداد الأساس لحمل الرياح وتسوية التربة.معزول حتى ارتفاع 3 أمتار للسلامة.
المنصة / الممر
المنصة / الممر الكامل يوفر وصولًا آمنًا إلى منافذ المشاهدة والأجهزة على الجانبين والخلف من الفرن. يتضمن الدرابزين والسطوحات والسطح المقاوم للنزلق لسلامة المشغل.
مقاييس الحرارة
يتم توزيع تسعة مقاييس لدرجات الحرارة المحددة في معايير CEN على مسافة متساوية على المنطقة المكشوفة للعينة. أماكن تلبي متطلبات معايير CEN.متصل بنظام حاسوبي لجمع البيانات لمراقبة وتسجيل درجة حرارة الفرن قبل وأثناء الاختبارات.
أجهزة الحرارة في الفرن
يتم توفير تسعة أجهزة حرارة فرن تلبي مواصفات IMO. تقع من خلال الجدار الخلفي في المواقف المطلوبة ، محمية بأنبوب مقاوم للحرارة لتقليل التشوه.متصل بنظام حاسوبي لجمع البيانات لمراقبة وتسجيل درجة الحرارة.
صناديق اتصال الأجهزة
صندوق اتصال الأجهزة الموجود بالقرب من الفرن (محمي من الحرارة) يسمح بسهولة توصيل جميع الأجهزة.يحتوي على اتصالات مرقمة بشكل فردي مرتبطة بالاتصالات المقابلة في غرفة التحكم، متصلة بنظام جمع البيانات المحوسب.
مقياس درجة حرارة المحيط
مقياس درجة الحرارة المحيطي يراقب ويحتفظ بدرجة حرارة المختبر قبل وخلال الاختبارات
محولات الضغط
محولان للضغط يقعان في مواقع تلبي متطلبات المعايير ذات الصلة. يمكن نقلهما بين المواقع إذا لزم الأمر.متصل بنظام حاسوبي لجمع البيانات لمراقبة وتسجيل في فترات محددة مسبقاً.
نقاط استغلال محلل الأكسجين
خط أخذ العينات الدائم مع الاتصال يسمح بتوصيل محلل الأكسجين بغازات الفرن.يتم تسجيل الإشارة التي يتم إنشاؤها في نظام إدارة بيانات اختبار الحريق وتعرض على شاشة الشاشة.
جهاز قياس التشوه
جهاز ليزر محمول يقيس انحناء العينة من الموقف الأصلي في الوسط. يتماشى مع متطلبات معيار CEN.
جهاز توقيت
جهاز توقيت عرض كبير مرئي لموظفي الاختبار وفي صور الاختبار. متصل بنظام إدارة بيانات اختبار مقاومة الحريق لضمان بدء متزامن.يعرض الوقت المنقضي إلى أقرب ثانية، بدقة خلال ثانية واحدة في الساعة.
